35
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

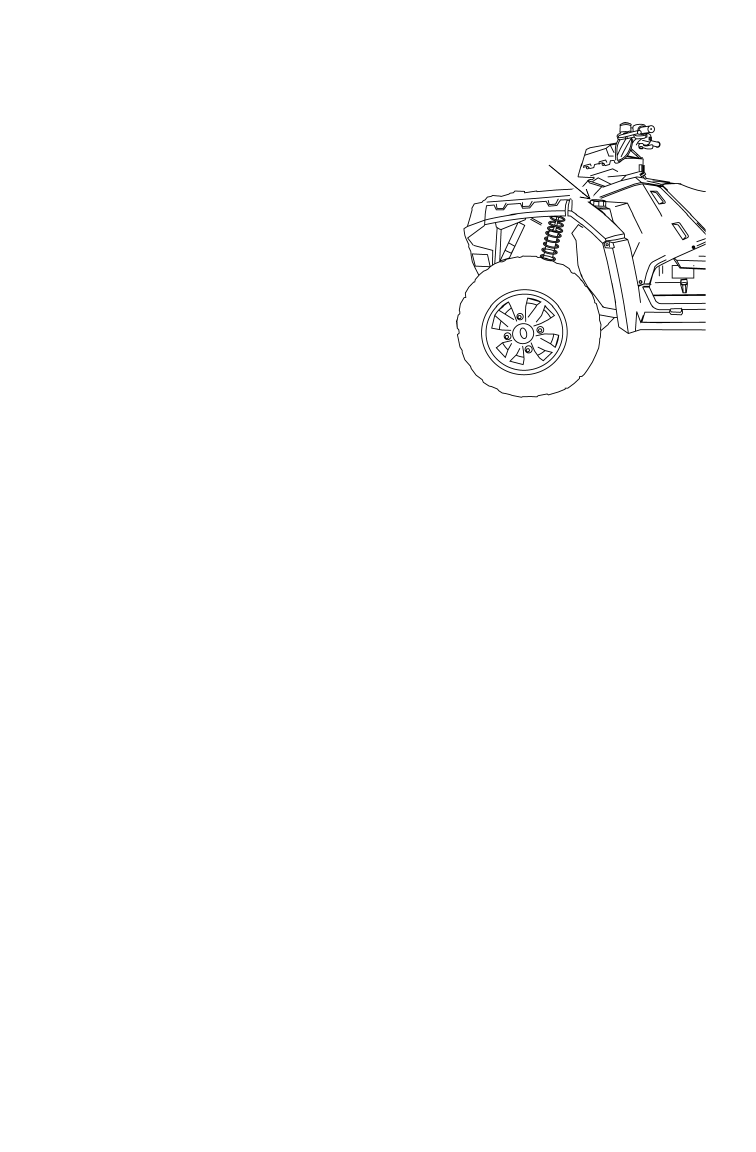

Топливный бак
Заправляйте транспортное сред-
ство топливом всегда в хорошо
проветриваемом помещении, дви-
гатель должен быть выключен.
Заправляйте транспортное сред-
ство на ровной поверхности.
Снимите крышку топливного
бака и залейте топливо. Исполь-
зуйте бензин с октановым числом
не менее 95.
Не
используйте
бен
-
зин
с
содержанием
этанола
более
чем
10%,
такой
как
Е
85.
Топливный бак разработан с уче-
том теплового расширения
топлива. Не переливайте. Не
заполняйте горловину бака.
Батарея 30 Aч для экстримальных условий
В случае, если стандартная батарея, установленная с завода не дер-
жит заряд в условиях экстремально низких температур или вслед-
ствие применения большого количества аксессуаров, обратитесь к
дилеру Polaris за установкой батареи большей емкости.
1. Перед установкой батареи, полностью зарядите ее. См. стр.
2. Для установки батарей 30 Ач, снимите батарею 18 Ач. См. стр.
3. Снимите вставку в нижней части аккумуляторного ящика.
Сохраните вставку для будущего применения.
4. Установите новую батарею. См. стр. 128.
Крышка
топливного
бака
