ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Система охлаждения
Радиатор
Чтобы система охлаждения сохраняла способность эффективного
охлаждения двигателя, охлаждающую жидкость необходимо
менять раз в два года.
Заменяйте охлаждающую жидкость всегда, когда система охлажде-
ния сливается для проведения технического обслуживания или
ремонта. При осушении расширительного бачка, проверьте уро-
вень в радиаторе. Долейте жидкость при необходимости.
ОСТОРОЖНО!
Вырывающийся пар может причинить сильные ожоги.
Запрещается снимать герметичную крышку на горячем или теплом двига-
теле. Дайте двигателю остыть.
1. Крышка находится под пере-
дней багажной площадкой. См.
стр. 36.
2. Снимите крышку радиатора.
3. Используя воронку медленно
долейте жидкость через горло-
вину радиатора.
4. Установите крышку с клапаном
вентиляции. Использование
нештатной крышки нарушит
работоспособность системы
охлаждения. Обратитесь к
дилеру для заказа правильной крышки.
5. Закройте и зафиксируйте крышку.

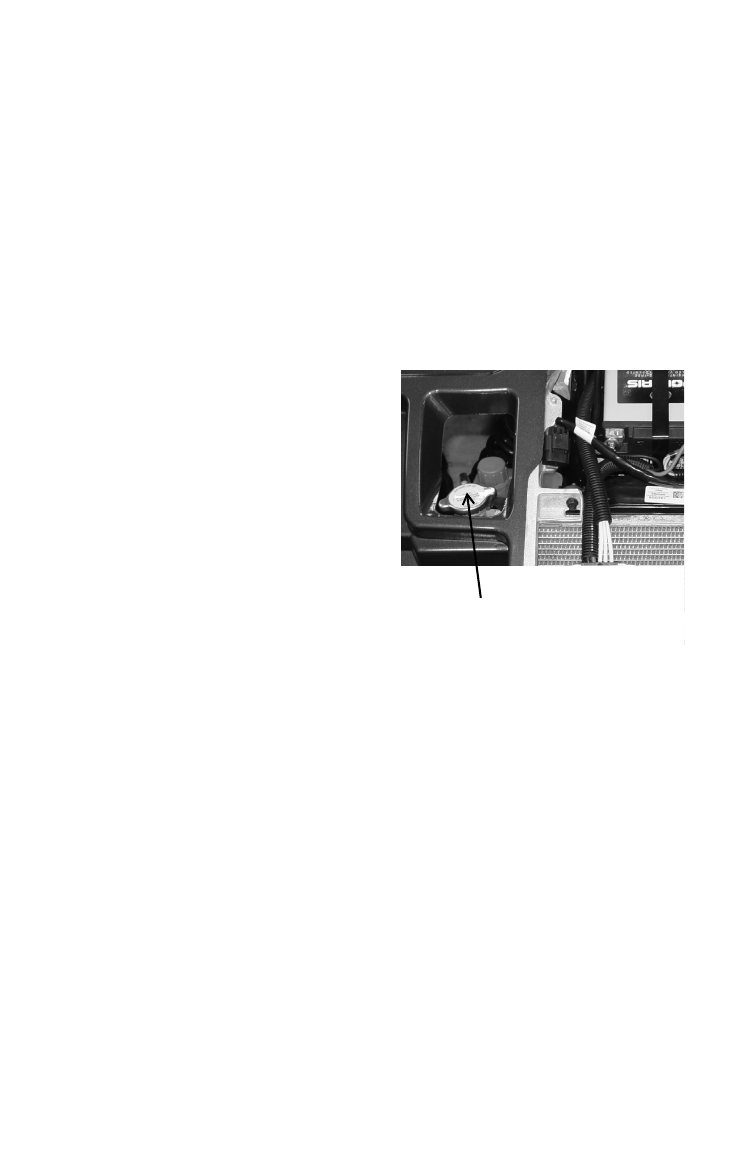

Крышка
радиатора
