107
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

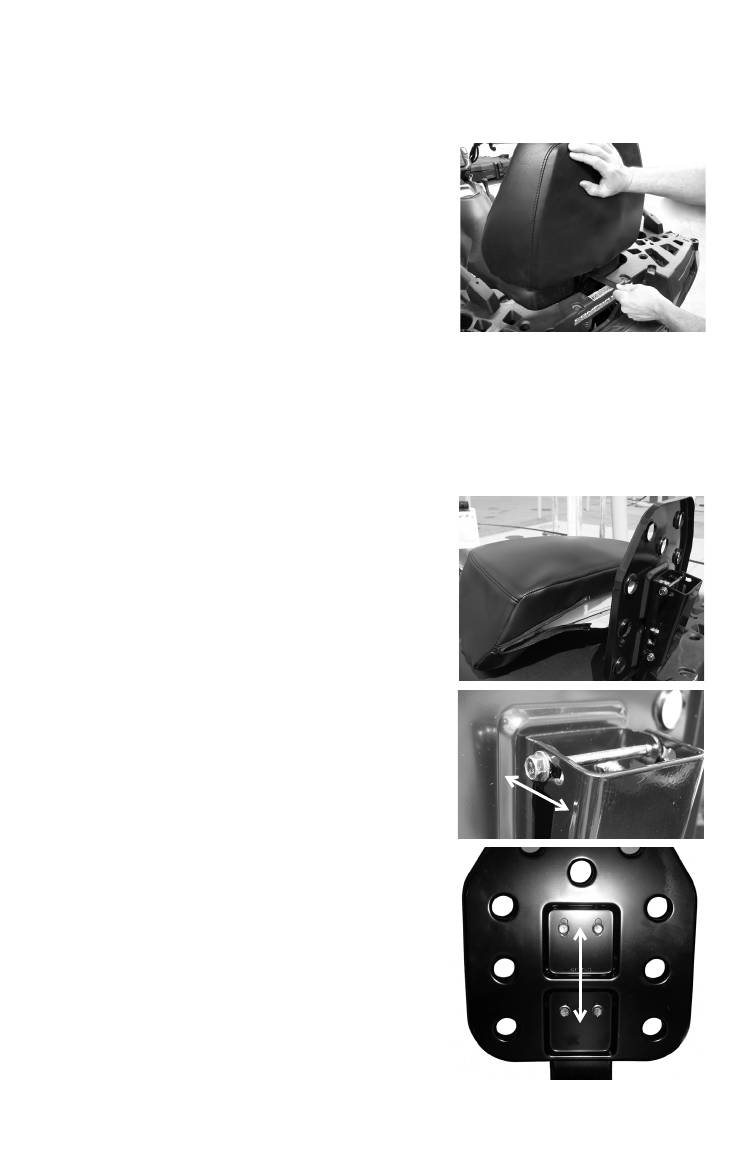

Сиденья
Снятие сиденья пассажира
1. Потяните за лямку фиксатора в
задней части сиденья.
2. Поднимая заднюю часть сиденья
достаньте сиденье из фиксатора и
высвободите выступы в передней
части сиденья.
3. Для того, чтобы установить сиде-
нье, расположите выступы в
местах на раме. Опустите заднюю
часть сиденья на фиксатор. Нажмите на сиденье вниз до щел-
чка. Проверьте надежность фиксации сиденья, потянув его
вверх.
Регулировка спинки
Спинка сиденья регулируется в двух направлениях.
1. Расстегните две молнии в
нижней части подушки сиденья.
Поднимите подушку, для того,
чтобы снять ее.
2. Для регулировки спинки в гори-
зонтальном направлении отпу-
стите верхний болт.
Переместите спинку в одно из
трех положений и затяните болт.
3. Для регулировки спинки в вер-
тикальной плоскости отпустите
четыре болта расположенные на
передней части спинки. Переме-
стите спинку в желаемое поло-
жение и затяните четыре болта.
4. Установите подушку на спинку.
