MONTAGE DU COLLECTEUR
DES BRULEURS
Pour le mont age du collect eur des brû-
leurs, il faut visser les quatre vis TE M8 x
16 sur les œillets filetés des deux têtes du
corps de la chaudière (figure 9).
2.10
MONTAGE DES BRULEURS
Une fois que le collecteur des brûleurs a
été monté, enfiler un par un les brûleurs à
l'intérieur de la chambre de combustion, en
a y a n t s o i n d e t o u r n e r v e r s l e h a u t l e s
ouver tures allongées du brûleur. Pousser
de telle manière que le support du brûleur
s’enfile dans l’ouver ture ménagée sur la
paroi de fonte qui divise les éléments (figu-
re 10). Fixer le brûleur au collecteur par le
biais d'une vis TCB M5 x 8.
2.11
MONTAGE DE LA CHEMISE
Pour procéder au montage de la chemise, il
f a u t e f f e c t u e r l e s o p é r a t i o n s s u i v a n t e s
(figure 11):
– Placer, entre les pieds des deux têtes,
les supports antérieur et postérieur de
l'embase de la chemise (1).
– Fixer les supports latéraux (2) et (3) à la
partie antérieure et postérieure de l'em-
base de la chemise (1) avec les écrous
M6 fournis comme accessoire.
– Fixer le panneau (4) au panneau (5) et le
panneau (7) au panneau (8), par le biais
de tétons à enclenchement.
– Fixer les panneaux (4-5) au panneau (6)
et les panneaux (7 - 8) au panneau (9)
par le biais de tenons à enclenchement,
en assurant fermement leur union avec
de vis auto-taraudeuses 7SP x 1/2”.

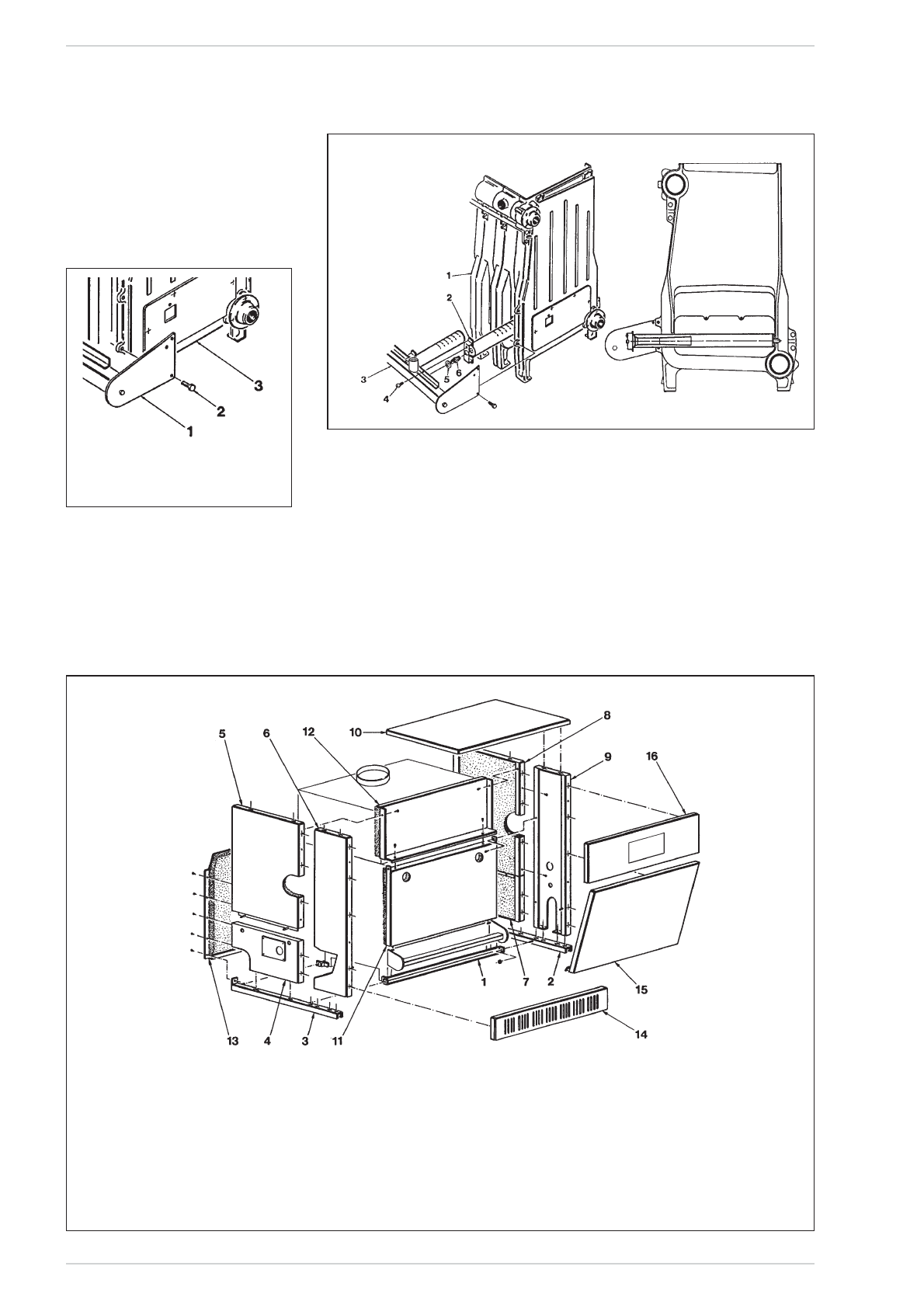

LEGENDE
1 Collecteur des brûleurs
2 Vis TE M8 x 16
3 Tête droite
Fig. 9
Fig. 10
LEGENDE
1 Corps de la chaudière
2 Brûleur
3 Collecteur
des brûleurs
4 Vis TCB M5 x 8
5 Rondelle
aluminium, ø 14
6 Gicleur brûleur
LEGENDE
1 Support antérieur et postérieur
de l'embase de la chemise
2 Support droit de l'embase
de la chemise
3 Support gauche de l'embase
de la chemise
4 Pan. postérieur infér. latéral gauche
5 Pan. postérieur supér. latéral gauche
6 Pan. antérieur latéral gauche
7 Pan. postérieur infér. latéral droit
8 Pan. postérieur supérieur
latéral droit
9 Pan. antérieur latéral droit
10 Couvercle
11 Paroi antérieure inférieure
12 Paroi antérieure supérieure
(plaque nettoyage)
13 Paroi postérieure
14 Socle
15 Porte
16 Panneau antérieur supérieur
NOTE:
La position des panneaux (6) et (9) peut
être intervertie, en tenant compte du
fait que le panneau avec les ouvertures
allongées devra toujours être placé du
côté où sort le groupe gaz.
Fig. 11
