61

3.1

ЭЛЕКТРОННЫЕ УСТРОЙСТВА

RS Mk II

с автоматическим включением

(без искры зажигания) обладает
электронным пультом управления и
защиты типа SM 191.1 со встроенным
трансформатором (Чертеж 15).
Включение и выявление пламени
контролируется двумя сенсорами,
установленными на разных концах
горелки. Наличие тяги контролируется
дымовым термостатом.
Включение происходит в самой горелке,
при этом гарантирована полная
безопасность,  аварийное выключение и
блокировка в случае отсутствия газа
срабатывают в течение двух секунд.

3.1.1

Рабочий цикл

Перед включением котла следует
проконтролировать вольтомметром
правильность электрического соединения
контактной панели.  Должны быть учтены
позиции фаз и нейтрали, как это отмечено
на схеме. Нажать на основной
выключатель. В этот момент котел
запущен, через электронный блок
управления и защиты SM 191.1
посылается пусковому электроду разряд,
и одновременно открывается газовый
клапан. Запуск горелки обычно занимает
одну-две секунды. Вероятны также
случаи, когда включение не происходит, и,
в следствие этого, срабатывают сигналы
блокировки устройств. Эти случаи могут
быть следующими:

–

Присутствие воздуха в трубах

Устройство регулярно осуществляет
цикл, посылая ток пусковому
электроду, который пробует
включиться максимум в течение восьми
секунд. В случае невключения горелки,
устройство блокируется.
Это может случиться при первом
запуске или после долгого периода
простоя котла с попадением воздуха в
трубы. Данная ситуация может быть
спровоцирована закрытым краном газа
или поврежденной катушечной
обмоткой клапана, не позволяющей ему
открытие.

–

П у с ко в о й   э л е к т р о д   н е   п о д а е т
разряда

В котле отмечается только поступление
газа в горелку, по истечении восьми
секунд устройство блокируется.
Причиной может быть повреждение
провода электрода или плохое
фиксирование зажима 10; или же у
оборудования сгорел трансформатор.

–

Отсутствие искры

С момента включения наблюдается
постоянный разряд электрода,
несмотря на то, что горелка является
включенной. По истечении восьми
секунд прекращается разрядка,

выключается горелка и зажигается
сигнальная лампа блокирования
аппаратуры.
Эта проблема возникает в случае
ошибки подключения, когда не
соблюдается позиция фазы и
нейтрального положения в контактном
зажиме. Шнур электрода обнаружения
неисправен или сам электрод  сильно
изношен, необходимо заменить его.

ПРИМЕЧАНИЕ: В случае блокирования
аппаратуры необходимо нажать на
сигнальную кнопку, но прежде следует
подождать не менее 20 секунд. В
обратном случае аппаратура не
разблокируется.

3.1.2

Система ионизации

Контроль системы ионизации
осуществляется с помощью
микроамперметра лучше, если он будет
цифровым со шкалой от 0 до 50 µА.
Концы микроамперметра должны быть
присоединены  последовательным
соединением к электропроводу электрода
обнаружения.
При нормальной работе аппарат должен
показывать 6÷12 µА.
Минимальная величина ионизированного
тока, при котором блокируется
оборудование, - около 1 µА.
В таком случае необходимо проверить
электрические контакты и степень износа
концов электрода и их керамической
защиты.

3.2

СТУПЕНЧАТЫЙ
РЕГУЛИРУЮЩИЙ ТЕРМОСТАТ

К о тл ы   м од е л и

R S   M k   I I

о б е с п е ч е н ы

регулирующим термостатом с двойным
ко н та к т о м   о б м е н а   и
дифференцированным градуированием,
ко т о р ы й   п р о и з в од и т,   п р е ж д е   ч е м
произойдет полное отключение горелки,
понижение мощности с помощью группы
катушек (Чертеж 22), установленных на
р е г у л я т о р е   га з о в о го   к л а п а н а .   Э та
с и с т е м а   с т у п е н ч а т о й   м од у л я ц и и
п о з в ол я е т   п ол у ч и т ь   с л ед у ю щ и е
преимущества:
– Более высокий КПД котла.
– Сохранение в пределах допустимых

параметров повышения температуры в
чугунном корпусе (тепловая инерция)
во время выключения горелки.

3.3

ПРОТИВОПОЛОЖНОЕ
РАСПОЛОЖЕНИЕ
ДВУХ КОТЛОВ

По запросу могут быть поставлены
детали, позволяющие для экономии
пространства в котельной, расположить
котлы друг напротив друга.
Объединение помогает также облегчить
подводку дымохода, поскольку  в данном
случае труба вывода будет единой для
обоих котлов (Чертеж 16-17).

Таблица №2

приводит соотношение

между парой котлов и диаметром
дымовой трубы.

3

Технические характеристики

1

2

4

3

PRESSOSTATO
GAS DI MINIMA

VALVOLA GAS
DI MINIMA

PRIMA
ELETTROVALVOLA
GAS

SECONDA
ELETTROVALVOLA
GAS

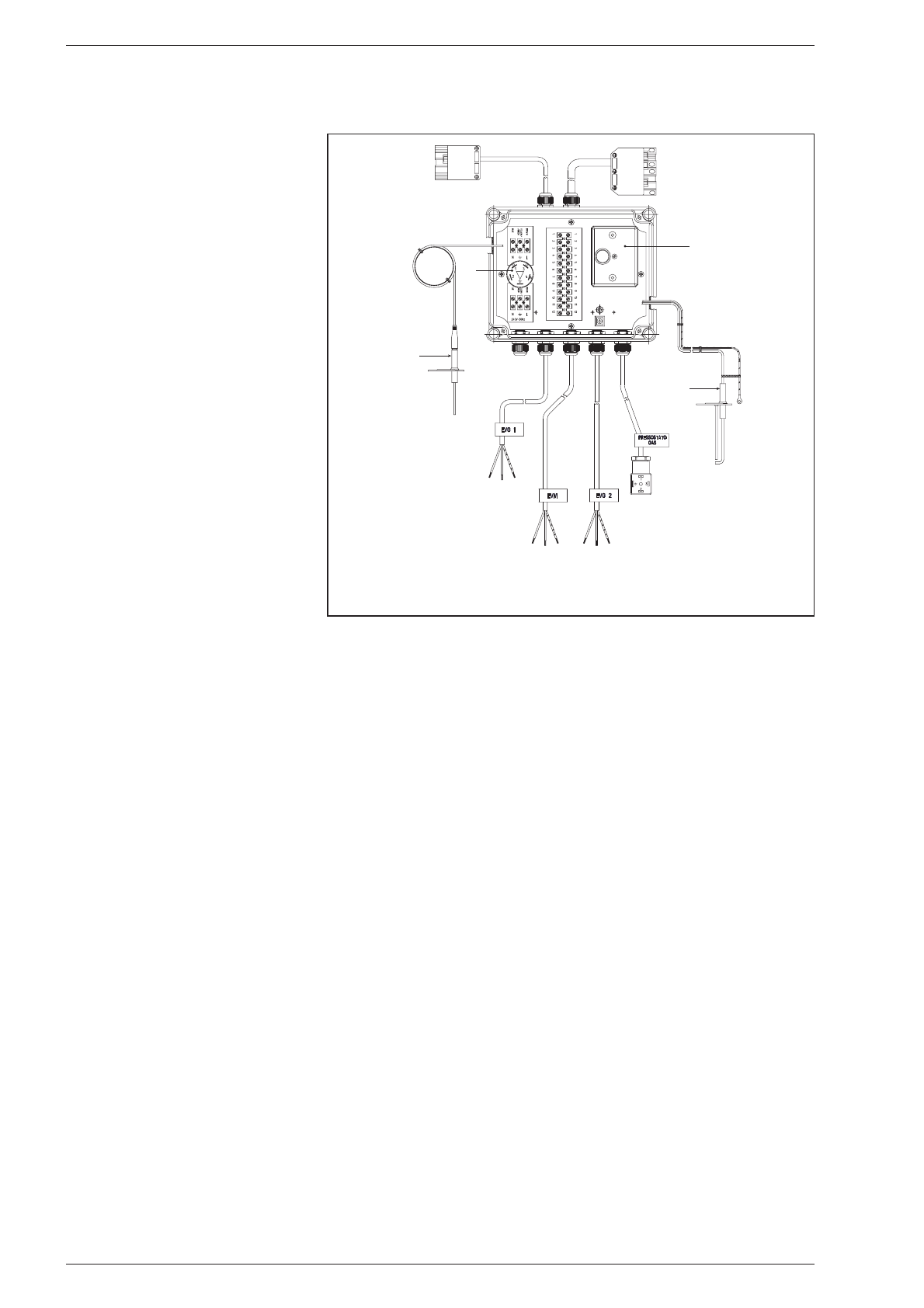

Чертеж 15

ПЕРЕЧЕНЬ
1

Электронный блок управления
и защиты SM 191.1

2 Помехоподавляющий

фильтр

3 Пусковой

электрод

4 Электрод

обнаружения

ПЕРВЫЙ
ЭЛЕКТРОГАЗОВЫЙ
КЛАПАН

ВТОРОЙ
ЭЛЕКТРОГАЗОВЫЙ
КЛАПАН

РЕЛЕ
МИНИМАЛЬНОГО
ДАВЛЕНИЯ ГАЗА

ГАЗОВЫЙ КЛАПАН

МИНИМАЛЬНОГО

ДАВЛЕНИЯ
