13

3.1

ALLUMAGE ELECTRONIQUE

Les chaudières

“RS Mk II”

appartenant au

type à allumage automatique (c'est-à-dire
sans flamme pilote), dispose d’un appareil-
lage électronique de commande et de pro-
tection du type SM 191.1, avec transforma-
teur incorporé (fig. 15).
L'allumage et la détection de la flamme sont
contrôlés par deux capteurs placés à l'ex-
trémité du brûleur.
L'allumage se fait directement sur le brû-
leur; une sécurité maximum est cependant
garantie avec des délais d’intervention à la
suite d’extinctions accidentelles ou d’une
absence de gaz qui ne dépassent pas deux
secondes.

3.1.1

Cycle de fonctionnement

Avant d'allumer la chaudière, il faut s'assurer,
à l'aide d’un voltmètre, que le branchement
électrique à la barrette de connexion est réa-
lisé de manière correcte, en respectant les
positions de phase et de neutre telles que le
prévoit le schéma. Appuyer ensuite sur l'in-

terrupteur placé sur le panneau de comman-
de. La chaudière à ce stade se mettra en
fonction en envoyant, à travers le program-
mateur SM 191.1, un courant de décharge
sur l’électrode d'allumage et en ouvrant
simultanément la vanne du gaz. Quand la
pression du gaz est insuffisante, le presso-
stat n’accorde pas l’acquittement pour le lan-
cement du cycle d’allumage, ce qui provoque
l’allumage du témoin lumineux rouge de pres-
sion de gaz insuffisante.
L'allumage du brûleur se fait normalement
dans un délai de 1 ou 2 secondes. Des absen-
ces d'allumage pourraient cependant se
manifester, ce qui provoquera une activation
du signal de blocage de l’appareil, dont les
motifs peuvent être  résumés de la manière
suivante:

Présence d’air dans la tuyauterie du gaz:

L ' a p p a r e i l   e f f e c t u e   r é g u l i è r e m e n t   l e
cycle en envoyant de la tension sur l’élec-
tr ode d'allumage qui per sis t e dans la
d é c h a r g e   p e n d a n t   8   s e c o n d e s   m a x i -
mum;  si l’allumage du brûleur ne s'effec-
tue pas, l'appareil se bloque.
Cela peut se manifester au moment du

premier allumage ou après de longues
périodes d’inactivité, en raison de la pré-
sence d'air dans les tuyauteries. Cela
peut être également provoqué par une
absence d'ouverture de la vanne du gaz,
entraînée par l'interruption de la bobine
électrique.

L’électrode d'allumage n'émet pas de
décharge

Dans la chaudière, on note seulement
l'ouverture du gaz sur le brûleur, après un
délai de  8 secondes, l’appareil se bloque.
Cela peut être causé par le câble de l’é-
lectrode qui apparaît interrompu ou qui
n'est pas bien fixé à la borne 10; ou bien,
le transformateur de l'appareil est brûlé.

Il n’y a pas de détection de flamme

A partir du moment de l'allumage, on
remarque un déchargement continu de
l'électrode nonobstant le fait que le brû-
leur n’est pas allumé. Après que 8 secon-
des se sont écoulées, la décharge prend
fin et le brûleur s’arrête, tandis que l’on
peut remarquer que le témoin de blocage
de l'appareil est allumé.

3

CARACTERISTIQUES

1

2

4

3

PRESSOSTATO
GAS DI MINIMA

VALVOLA GAS
DI MINIMA

PRIMA
ELETTROVALVOLA
GAS

SECONDA
ELETTROVALVOLA
GAS

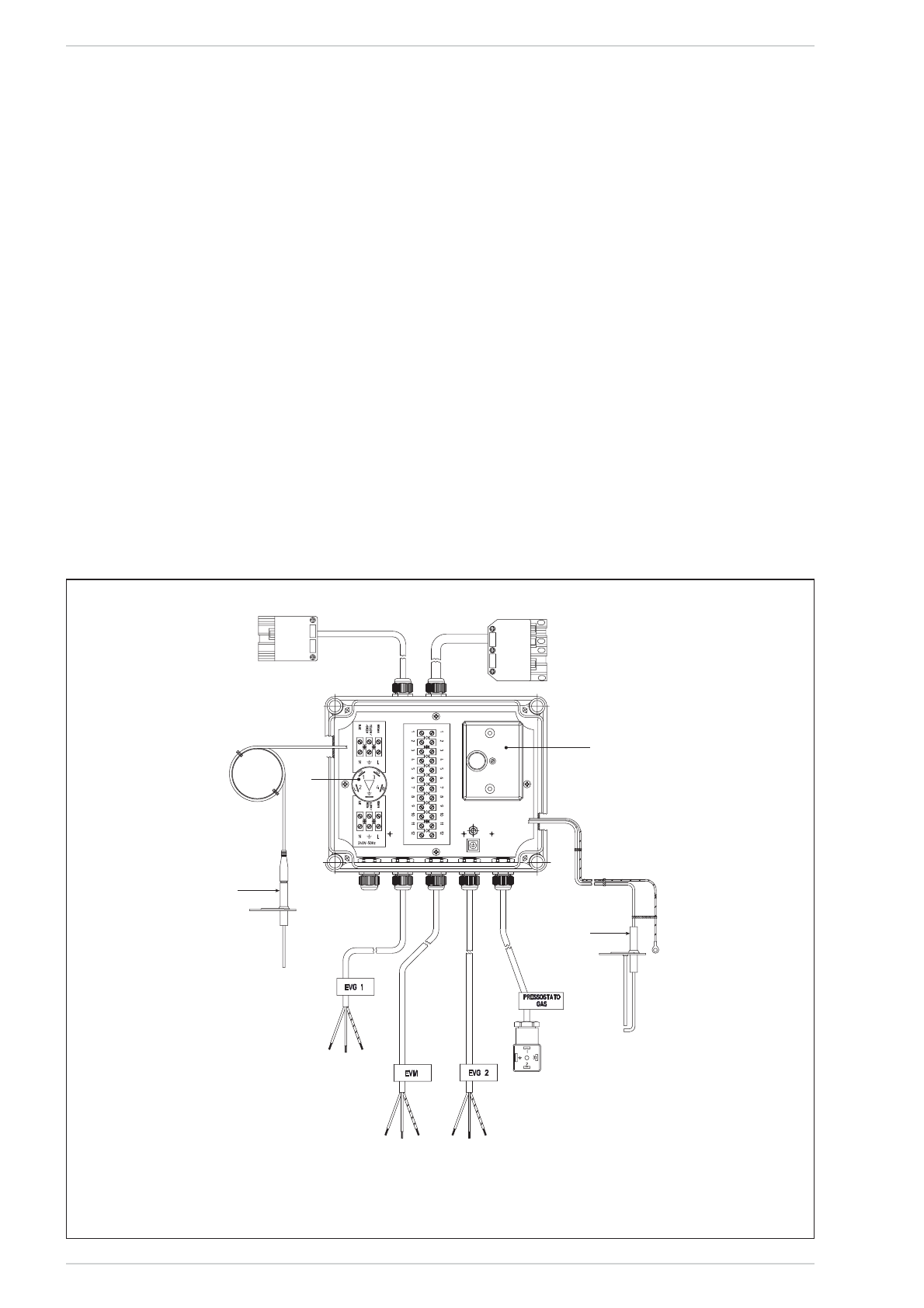

Fig. 15

LEGENDE
1 Appareillage SM 191.1
2 Filtre antiparasites

3 Electrode d'allumage
4 Electrode de détection

SECONDE
ELECTROVANNE
DU GAZ

PRESSOSTAT DU GAZ
DE PRESSION MINIMUM

VANNE DU GAZ

DE PRESSION MINIMUM

PREMIÈRE
ELECTROVANNE
DU GAZ
