4.1

VANA DE GAZ

Grupurile termice sunt furnizate din fabrica
c u   e l e c t r o v a n e   d e   g a z   H O N E Y W E L L
VQ440MA  (figura 19).

4.2

REGLAREA ELECTROVANEI
PRINCIPALE DE GAZ

Vana de gaz permite obtinerea, prin inter-
mediul termostatului de reglare cu contact
dublu, a unei reduceri a puterii, egala cu
aproximativ 40% din puterea nominala
înainte de oprirea totala a arzatorului.
Calibrarea presiunii maxime si a presiunii
reduse este efectuata în fabrica, nu se
recomanda asadar modificarea acestora.
Numai in cazul in care se trece de la ali-
mentarea cu un anumit tip de combustibil
gazos la un alt tip de combustibil gazos (pro-
pan) este permisa modificarea valorilor pre-
siunilor de lucru; valorile reglate trebuie sa
corespunda cu cele indicate in

Tabelul 3

.

Operatiile de trecere de la alimentarea cu
un tip de combustibil gazos la altul trebuie
efectuate de catre Personal Ser vice
Autorizat, in caz contrar se anuleaza
perioada de garantie.

Atunci cand se trece la tararea presiunilor
este necesar sa se urmeze ordinea stabilita
regland mai intai presiunea maxima si apoi
pe cea minima.

4.2.1

Reglarea presiunii
maxime si minime

Pentru a efectua calibrarea presiunii maxi-
me, procedati în felul urmator (fig. 19):
– Conectati coloana sau un manometru la

priza de presiune aflata pe colectorul
arzatorului.

–  Desfaceti capacul din plastic al regulato-

rului de presiune (6).

– Puneti maneta termostatului centralei în

dreptul valorii maxime.

– Alimentati centrala cu tensiune.
–  Pentru a reduce presiunea rotiti surubul

(6) în sens invers acelor de ceasornic, iar
pentru a o mari rotiti în sensul acelor de
ceasornic.

–  Actionati de mai multe ori întrerupatorul

general verificand ca presiunea sa core-
spunda valorilor indicate în

Tabelul 3

.

–  Sigilati surubul regulatorului de presiune

(6) si montati la loc capacul din plastic.

Dupa efectuarea reglarii presiunii maxime
treceti la calibrarea presiunii minim (fig. 19):
– Utilizati întotdeauna o coloana sau un

manometru pentru controlul presiunii.

– Porniti centrala, iar dupa o scurta perioa-

da de functionare la puterea nominala
rotiti lent maneta termostatului centralei
catre pozitia minima pana cand se aude
declanflarea primului contact al termo-
statului.

– Lasati maneta în pozitia respectiva si,

dupa ce ati desfacut capacul, rotiti suru-
bul (3) pentru a cauta valoarea presiunii

minime indicate în

Tabelul 3

corespunza-

toare gazului utilizat: pentru a reduce pre-
siunea rotiti surubul (3) în sensul acelor
de ceasornic, iar pentru a o mari rotiti în
sens invers acelor de ceasornic.

–  În cazul modelelor

RS Mk II de la 129 la

172

rotiti în sens invers acelor de cea-

sornic surubul de reglare a presiunii mini-
me (3) pana la atingerea valorii presiunii
indicate în

Tabelul 3

.

–  În cazul modelelor

RS Mk II de la 194 la

279

rotiti în sens invers acelor de cea-

sornic pana la sfarsit de cursa, surubul
de reglare a presiunii minime (3) chiar
daca nu atingeti valoarea de presiune
indicate în

Tabelul 3

.

–  Actionati de mai multe ori întrerupatorul

general verificand ca presiunea sa core-
spunda valorii stabilite.

4.3

ELECTROVANA DE GAZ
SECUNDARA

Blocul de gaz al grupurilor termice model

RS Mk II

este echipat din fabricatie cu o

electrovana secundara de gaz, normal inchi-
sa conform prevederilor tehnice ISCIR si
normelor ANTIINCENDIU, aceast a este
electrovana de siguranta (3 fig. 2).

4.5

TRECEREA DE LA UN TIP
DE GAZ LA ALTUL

Pentru functionarea pe gaz propan (G31),
este furnizat un kit ce contine toate echipa-

mentele necesare pentru trecerea la tipul
de combustibil gazos ales.
Pentru a trece de la un gaz la altul trebuie
înlocuite duzele principale, si dupa ce ati
înlaturat capacul din plastic, setati preso-
statul de gaz de minima (9) în pozitia 15
(G20) sau în pozitia 25 (G31).
Pentru a efectua reglarea presiunii minime
s i   m a x i m e   d e   f u n c t i o n a r e ,   a c t i o n a t i
conform instructiunilor de la capitolul 4.2.1.
Dupa ce s-a incheiati executarea acestor
operatii, aplicati pe manta placuta de tim-
bru care indica tipul de combustibil cu care
functioneaza.

NO TA: Dupa ce ati ef ectuat modif icar ile
corespunzatoare, trebuie, sa verificati etan-
seitatea tuturor racordurilor de gaz, folo-
sind apa si sapun sau produse corespunza-
toare; evitati sa folositi flacara libera.

4.6

OPERATIUNI DE INTRETINERE
SI CURATIRE (fig. 23)

La sfarsitul fiecarui sezon de incalzire, este
obligatorie, efectuarea operatiilor de curati-
re si de verificare a grupului termic actio-
nand dupa cum urmeaza (figura 23):
– Intrerupeti aliment area cu t ensiune la

panoul de comanda al grupului termic.

– Indepartati usa (2) si soclul (1) mantalei.
– Scoat eti panoul fr ont al-superior (3) si

pozitionati-l in clemele existente in partea
inferioara.

– Indepartati capacul mantalei (6).
– Desfaceti suruburile de fixare ale arzato-

4

OPERATIUNI DE EXPLOATARE SI INTRETINERE

47

1

2

3

4

5

6

7

8

9

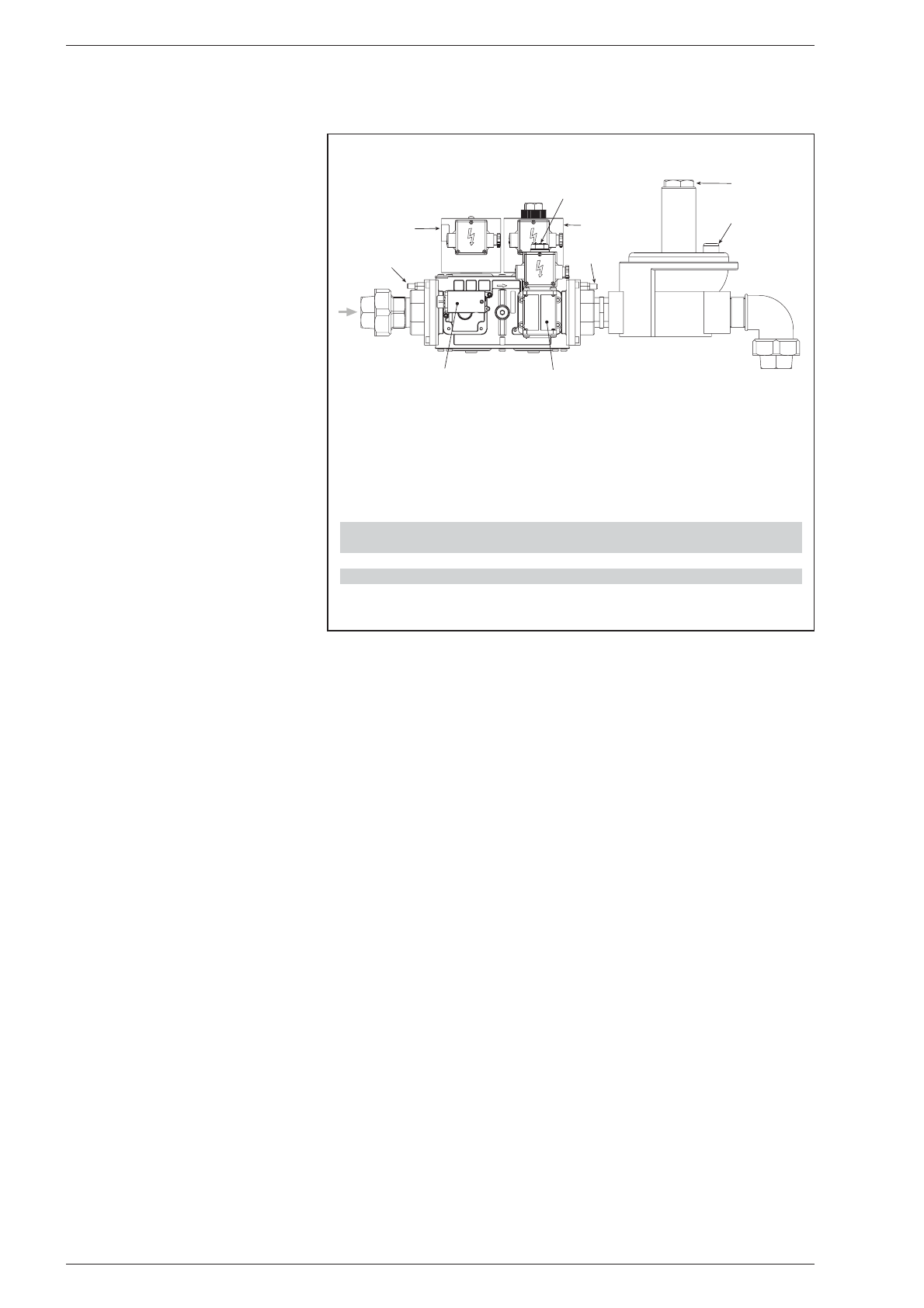

LEGENDA
1 Priza de presiune de intrare
2 Electrovana EVG1
3 Surubul de reglare a presiunii minime
4 Electrovana EVG2

5 Priza de presiune de iesire
6 Surubul reglarii presiunii maxime
7 Supapa de evacuare
8 Vana de minima EVM
9 Presostat gaz de minima

Fig. 19

TABELUL 3

Tip de combustibil

Presiunea minima la arzator

Presiune maxima la arzator

gazos

mbar

mbar

Metan - G20

6

9,7

Propan - G31

15

35
