54

У с та н о в к а   ко тл а   п р ед п ол а га е т с я
с та ц и о н а р н о й   и   о б я з а т е л ь н о   д ол ж н а
о су щ е с т в л я т ь с я     с п е ц и а л и з и р о в а н н о й
фирмой, как это указано в законе 46/90,
следуя всем инструкциям и предписаниям
данного руководства. Кроме того следует
придерживаться предписаний пожарной
охраны и газовой инспекции, как указано
в законе 10/91 о городском регламенте и в
DPR 412/93.

2.1

МЕСТО ДЛЯ УСТАНОВКИ
КОТЛА И ВЕНТИЛЯЦИЯ

Котлы

RS Mk II

мощностью выше 35 кВт

должны быть размещены в техническом
помещении по размерам и
характеристикам следующем норме DM
12/04/96 № 74 "Противопожарные правила
для проектирования, постройки и
использования теплового оборудования с
газовым питанием". Высота помещения
котельной должна соответствовать
приведенной на Чертеже 3, ее изменения
зависят от общей теплоотдачи котла.
Минимальное расстояние между стенами
помещения и внешними панелями котла
(правая, левая и задняя сторона) не
может быть менее 0,60 м. Разрешено
размещение нескольких аппаратов в
одном помещении при условии, что
приборы контроля и безопасности легко
доступны. Для свободной циркуляции
воздуха в помещении необходимо создать
на внешних стенах вентиляционные
отверстия площадью не менее 3000 см

2

, а

в случае концентрации газа более 0.8 –
5000 см

2

(расчеты должны

соответствовать требованиям пункта 4.1.2
DM). Расстояние между котлами и
складируемыми соответствующими
горючими материалами не должно
вызывать повышения температуры в
помещении, и, в любом случае, не может
быть менее 4 м.

2.2

УСТАНОВКА ОБОРУДОВАНИЯ

Ре ко м е н д уе т с я   и с п ол ь з о в ат ь   же с т к и е
ш т у ц е р а ,   л е г ко   р а с с о ед и н я е м ы е   с
п о м о щ ь ю   в р а щ а ю щ и хс я   м у ф т.
Н е о б ход и м о   у с та н а в л и в а т ь
соответствующие задвижки на обратной
и подающей трубах.

В Н И М А Н И Е :

Д л я   хо р о ш е г о

распределение воды внутри чугунного
корпуса, необходимо, чтобы обратная и
подающая трубы были подсоединены
с   од н о й   и   т о й   ж е   с т о р о н ы   ко тл а .   В
стандартном комплекте котел оснащен
креплениями на левой стороне, однако
существует возможность перенести их
н а   п р а ву ю   с т о р о н у.   В   т а ко м   с л у ч а е
нужно переместить фланцы с шейками
и соответствующий распределитель
воды.

Ре ко м е н д уе т с я   с л ед и т ь   з а   т е п л о в ы м и

п е р е п а д а м и   м е ж д у   п од а ю щ е й   и
в о з в р а т н о й     т р у б а м и ,   п е р е п а д ы
температуры не должны превышать 20°C.
Д л я   э т о го   п ол е з н о   у с та н о в и т ь
смесительный клапан.

В Н И М А Н И Е :

Н е о б хо д и м о ,

ч т о б ы

ц и р к у л я ц и о н н ы й   н а с о с   ( и л и
несколько) включались одновременно
с включением котла. Для этого следует
использовать автоматическую систему
последовательного включения.

П од с о ед и н е н и е   га з а   д ол ж н о   б ы т ь
осуществлено с помощью труб с резьбой
и   фу т е р о в ко й   ( т и п а   М а н н е с м а н н ) ,
с та л ь н ы х   и   о ц и н ко в а н н ы х   б е з   с в а р к и .
С л ед у е т     и с к л ю ч а т ь   т р о й н и ко в ы е
с о ед и н е н и я ,   о н и   в о з м ож н ы   т ол ь ко   в
н а ч а л е   и   ко н ц е   т р у б о п р о в од а .   В
пересечении со стенами трубы должны
быть уложены в специальных кожухах.
П р и   в ы б о р е   р а з м е р а   га з о в о й   т р у б ы ,
п р оход я щ е й   о т   с ч е т ч и к а   к   ко тл у,
необходимо учитывать как расход газа в
м

3

/ ч а с . ,   та к   и   е го   п л о т н о с т ь .   С е ч е н и е

труб, являющихся частью оборудования,
должно быть достаточным для подачи
максимально запрошенного количества
газа, ограничивая понижение давления
при установке счетчика и любого другого
устройства не более, чем:
– 1,0 Мбар для натурального газа
– 2.0 Мбар для бутана или пропана.
Н а   в н у т р е н н е й   ч а с т и   в е р х н е й   п а н е л и
наклеена табличка, на которой написаны
т ех н и ч е с к и е   д а н н ы е   и   т и п   га з а ,   н а
котором работает котел.

2.2.1

ФИЛЬТР НА ГАЗОВОЙ ТРУБЕ

Во избежании плохого функционирования
клапана, а в некоторых случаях полного
е го   в ы к л ю ч е н и я ,   р е ко м е н д у е т с я
установить на вход газового трубопровода
котла дополнительный фильтр.

2.3

ТРЕБОВАНИЯ К ВОДЕ

В од а - т е п л о н о с и т е л ь   д ол ж н а

соответствовать норме UNI-CTI 8065.
Обязательной является обработка воды в
следующих случаях:
– крупные системы (с большим объёмом

воды);

– в ы с о к а я   ц и к л и ч н о с т ь   п од а ч и

использованной воды;

– п о с л е   ч а с т и ч н о го   и л и   п ол н о го

опорожнения оборудования.

2.4

ЗАПОЛНЕНИЕ ОБОРУДОВАНИЯ

П е р ед   н а п ол н е н и е м   р е ко м е н д у е м
пропустить воду по трубам для удаления
возможных мелких частичек, мешающих
эффективной работе котла. Заполнение
должно осуществляться медленно, что
п о з в ол и т   уд а л и т ь   в о з д у ш н ы е   м е ш к и
ч е р е з   с о о т в е т с т в у ю щ и е   о т в е р с т и я ,
у с та н о в л е н н ы е   н а   о б о р уд о в а н и и
о б о г р е в а .   Д а в л е н и е   з а г р у з к и   п р и
хол од н о м   ко тл е   и   д а в л е н и е   п е р ед
закачкой бака должны соответствовать
или, как минимум, не должны быть ниже
в ы с о т ы   с та т и ч е с ко й   кол о н н ы
о б о р уд о в а н и я   ( Н а п р и м е р ,   д л я
пятиметровой колонны давление перед
загрузкой бака и давление котла должно,
как минимум, соответствовать 0,5 бар).

2.5

ДЫМОХОД

Дымоход, предназначенный для выброса
отработанных газов естественной тягой,
д ол же н   с о о т в е т с т в о в а т ь   с л ед у ю щ и м
требованиям:
– дымовая труба должна обеспечивать

ге р м е т и ч н о е   с о ед и н е н и е   ко тл а   с
дымоходом;

– д ы м о в а я   т р у б а   д ол ж н а   б ы т ь

изготовлена из материалов, которые в
т е ч е н и е   д ол го го   п е р и од а   с п о с о б н ы
выдерживать высокие температуры,
в о з н и к а ю щ и е   п р и   с ж и га н и и ,
с о о т в е т с т в у ю щ и е   ко н д е н с а т ы   и
механические нагрузки;

– должен быть вертикальным и не иметь

никаких сужений по всей своей длине;

– р е ко м е н д уе т с я   о бл и ц о в к а   т ру б ы   в о

избежании образования конденсата

2

УСТАНОВКА

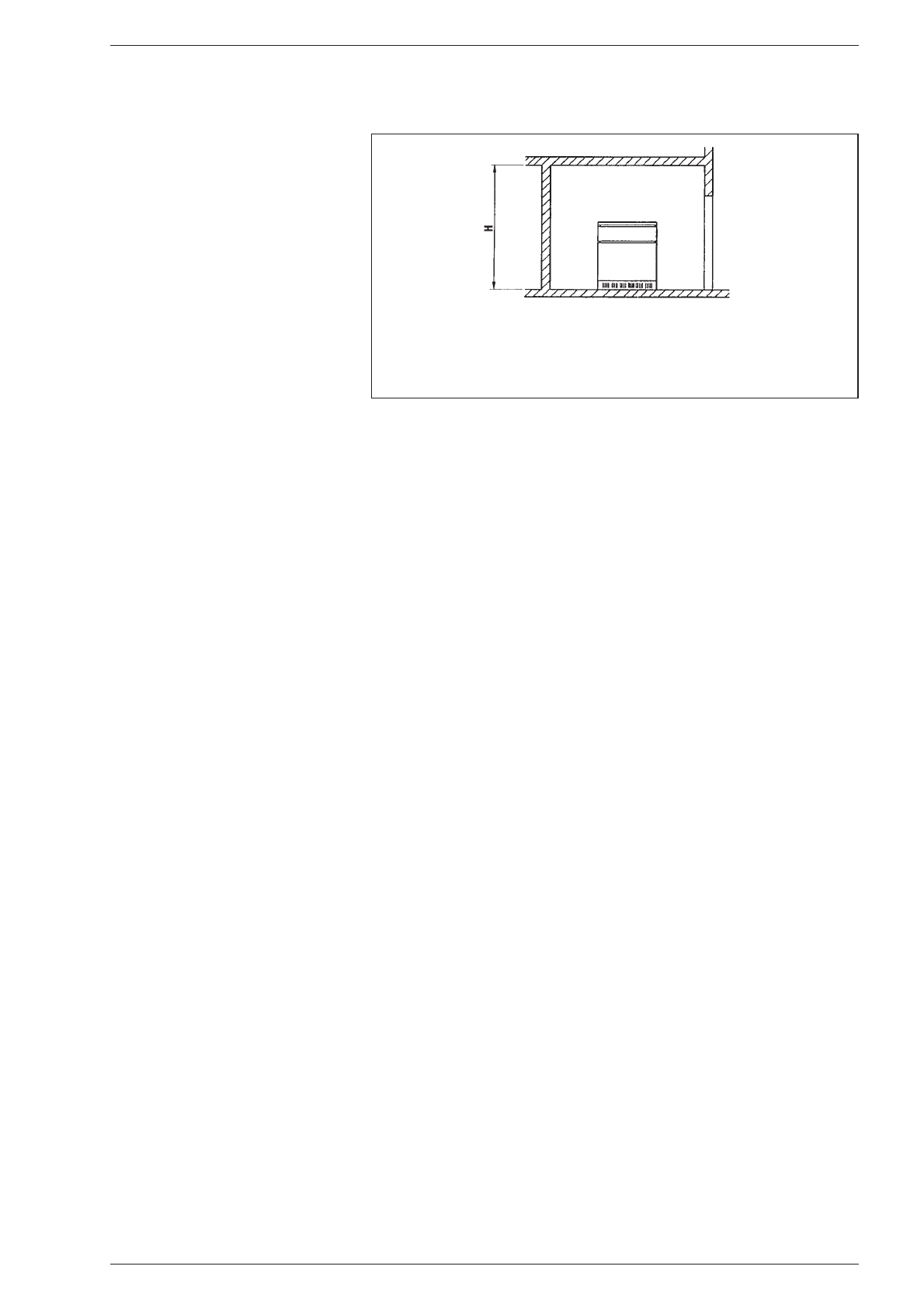

Чертеж 3

Высота (Н) в зависимости от общей теплоотдачи котла:
– меньше 116 кВт: 2,00 м
– от 116 кВт до 350 кВт: 2,30 м
– от 350 кВт до 580 кВт: 2,60 м
– свыше 580 кВт: 2,90 м
