1.4
EXPEDITION
Les groupes thermiques
“RS Mk II”
sont
fournis en quatre colis séparés, marqués
des étiquettes suivantes:
COLIS NUMÉRO 1 (CORPS CHAUDIÈRE À
GAZ)
C o r p s e n f o n t e c e r c l é s u r p a l e t t e s e t
équipé de:
– 2 c o l l e t s d e 2 " p o u r r e f o u l e m e n t e t
retour d'installation
– 1 bride aveugle
– 1 bride avec raccord 3/4”" pour robinet
de vidange
– 2 petites portes de la chambre de com-
bustion, équipées d’une trappe d’inspec-
tion en fonte
– 2 g a i n e s p o u r t h e r m o s t a t s e t t h e r -
momètre
– 1 distributeur d’eau placé sur le collec-
teur de retour de la chaudière et qui exi-
ste sous 2 longueurs différentes :
L=406 mm vers.
“151÷194”
L=851 mm vers.
“215÷279”
.
COLIS NUMÉRO 2 (GR. CHEMISE/CHAM-
BRE DES FUMÉES)
Emballage en bois qui comprend:
– chambre des fumées à monter
– carton contenant la chemise
– brûleur s principaux sous une quantit é
qui correspond au nombre d'éléments
du corps, diminué d'une unité
– collecteur brûleurs
– sachet en plastique contenant :
• n° 13 vis M5 x 8 pour la fixation des
brûleurs sur le collecteur
• n° 32 vis auto-taraudeuses 12E x 1/2
" pour unir les différentes parties de la
chambre des fumées et de la chemise
• n° 4 vis M8 x 30 avec plaquette, ron-
delle plate et écrou M8 pour la fixation
de la chambre des fumées au corps de
la chaudière
• n° 1 robinet de déchargement 3/4”
équipé d'un bouchon.
COLIS NUMÉRO 3 (GR. TABLEAU/VANNE
GAZ)
Carton contenant:
– Groupe gaz, formé de:
• vanne gaz
• vanne de pression minimum
• pressostat du gaz
de pression minimum
• prise de pression
• régulateur de pression.
– Tableau électrique formé de:
• appareillage de contrôle BRAHMA SM
191.1.
• filtre antiparasites
• électrodes d'allumage et de détection
• prise de raccord au panneau des com-
mandes
• vis de fixation
– Panneau des commandes formé par:
• thermostat de réglage à deux stades
• thermostat de sécurité à réenclenche-
ment manuel
• thermomètre
• témoin de signalisation de la pression
du gaz
• témoin de blocage de l'appareil
• interrupteur général lumineux
• vis de fixation.
– Manuel d'instructions à conser ver soi-
gneusement.
C O L I S N U M É R O 4 ( K I T D E S D O C U -
MENTS)
Dossier de documents comprenant:
• la plaque des données techniques
• le certificat de garantie
• le certificat d'essai.
1
2
3
4
5

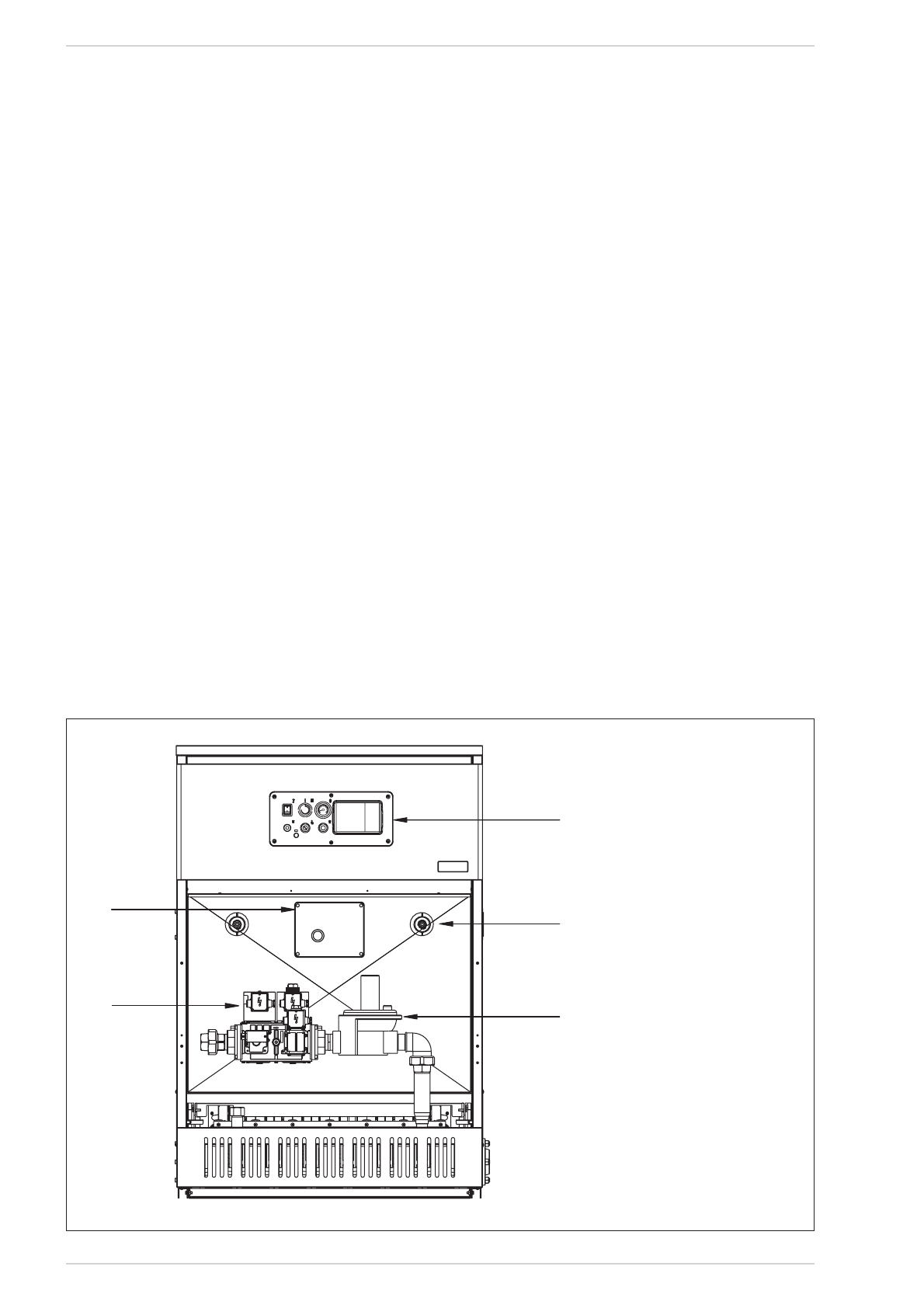

Fig. 2
LEGENDE
1 Tableau électrique
2 Vanne du gaz
3 Régulateur de pression
4 Gaine de logement des bulles
5 Panneau des commandes
1.5
VUE ANTERIEURE INTERNE (fig. 2)
5
