3.1

APARATURA ELECTRONICA

Grupurile termice model

“RS Mk.II”

sunt de

tipul cu aprindere automata (fara flacara
pilot), dispun deci de o aparatura electrica de
comanda si protectie de tipul SM 191.1 cu
transformator incorporat (figura 15).
Aprinderea si ionizarea flacarii este controla-
ta de doi senzori situati la extremitatea
arzatorului. Aprinderea flacarii se face direct
in arzator; este totusi garantata siguranta
maxima, impotriva opririlor accidentale sau in
cazul lipsei gazului de alimenatre, cu timpi de
interventie de pana la 2 secunde.

3.1.1

Ciclul de functionare

Inainte de punerea in functiune a grupului
termic, verificati cu ajutorul unui voltmetru,
daca legaturile electrice au fost efectuate
corect, respectand faza si nulul, precum
este indicat in schema electrica. Apasati
intrerupatorul general, pozitionat pe panoul
de comanda. In acest moment grupul va
porni, trimitand tensiune prin intermediul
programatorului SM191.1, la electrodul de
aprindere si deschizand simultan vana de
gaz, permitand intrarea gazului.
In mod normal arzatorul se va aprinde in 2
sau 3 secunde. Este posibil sa nu se produ-
ca aprinderea arzatorului, ca urmare, se va
aprinde lampa care indica blocarea apara-
turii (avarie), in urmatoarele cazuri:

–

Lipsa gazului

Aparatura va efectua ciclul de pornire in
mod regulat, alimentand cu tensiune elec-
trodul de aprindere pe o durata maxima
de 8 secunde, dupa care, neefectuandu-se
aprinderea aparatura va intra in avarie.

Aceasta anomalie se poate produce la
punerea in functiune sau in cazul in care
grupul termic nu a fost utilizat pe o
perioada indelungata si s-au creat bule de
aer in instalatie.
Deasemenea, aceasta anomalie de func-
tionare se poate produce atunci cand
bobina vanei de gaz este intrerupta
nepermitand deschiderea vanei.

–

Electr odul de apr inder e nu pr oduce
scantei

La grupul termic putem doar constata
anomalia, prin faptul ca arzatorul nu este
alimentat cu gaz, dupa 8 secunde apara-
tura blocheaza functionarea grupului.

Aceasta anomalie se mai poate datora:
cablul electrodului este intrerupt sau nu
este bine fixat la regleta 10 a aparaturii
electronice sau transformatorul de aprin-
dere este ars.

–

Nu se face sesizarea flacarii

Din momentul aprinderii se observa ca
electrodul continua sa produca scantei in
mod continuu, desi arzatorul s-a aprins.
Dupa 8 secunde, electrodul nu mai pro-
duce scantei si arzatorul se stinge, aprin-

zandu-se in consecinta ledul care indica
blocarea aparaturii.

Aceasta anomalie se produce in cazul in
care conexiunile electrice ale fazei si nulu-
lui nu au fost efectuate corect pe placa
electronica.
Cablul electrodului de sesizare a flacarii
este intrerupt, electrodul face masa sau
este uzat si trebuie inlocuit.

NOTA: In cazul in care aparatul se blochea-
za asteptati cel putin 20 de secunde din
momentul aprinderii ledului dupa care apa-
sati butonul pentru deblocare. Daca nu
respectati aceasta conditie, nu va fi posibila
deblocarea grupului.

3.1.2

Circuitul de ionizare

Verificarea circuitului de ionizare se efec-
tueaza cu ajutorul unui microamperometru,
de tipul analogic sau cu unul digital, cu o
scala de la 0 la 50 µ A. Legaturile microam-
perometrului se vor conecta electric in
serie cu cablul electrodului de sesizare a fla-
carii. La o functionare normala, valoarea citi-
ta oscileaza in jurul a 6÷12 µ A.
Valoarea minima a curentului de ionizare, in
jurul careia aparatura intra in avarie, este
de 1µ A. In acest caz, trebuie sa verificati
contactele electrice, gradul de uzura al ter-
minalelor electrodului si gradul de uzura al
stratului de ceramica.

3.2

TERMOSTAT CU MAI MLUTE
TREPTE DE REGLARE
APARATURA ELECTRONICA

Grupurile termice

“RS Mk.II”

sunt echipate

cu un termostat de reglare cu dublu con-
t act si cu plaja de r eglar e dif er entiat a;
acest termostat permite reducerea puterii,
inaint ea s tingerii def initive a ar zat orului,
prin intermediul bobinei de modulare (figu-
ra 21) a regulatorului montat pe electrova-
navana principala de gaz.
Acest sistem de modulare al flacarii ofera
urmatoarele avantaje:
– Un randament global mai mare.
– Mentine la valori acceptabile cresterea

de temperatura a corpului din fonta al
g r u p u l u i   t e r m i c   ( i n e r t i e   t e r m i c a )   i n
momentul stingerii arzatorului.

3.3

MONTAREA GRUPURILOR
TERMICE IN PARALEL

La cerere este posibila furnizarea unor
accesorii care pemit montarea in paralel a
doua grupuri termice, astfel, se reduc
dimensiunilor de gabarit si se usureaza
racordarea la cos, intrucat evacuarea gaze-
lor arse se face printr-o singura conducta
(figurile 16-17).

In

Tabelul 2

sunt indicate dimensiunile celor

doua grupuri termice montate in paralel si
diametrul cosului.

3

CARACTERISTICI

1

2

4

3

PRESSOSTATO
GAS DI MINIMA

VALVOLA GAS
DI MINIMA

PRIMA
ELETTROVALVOLA
GAS

SECONDA
ELETTROVALVOLA
GAS

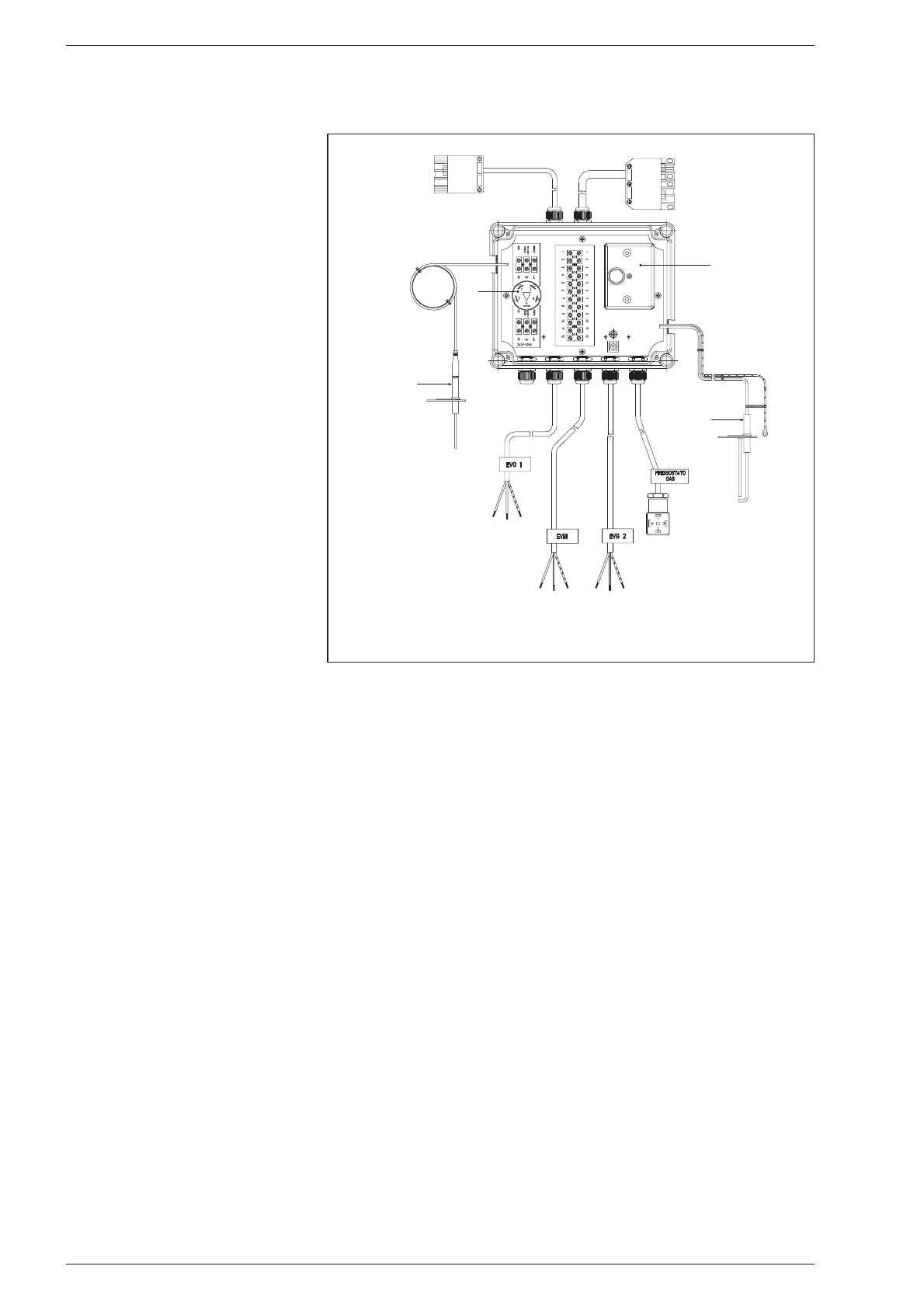

Fig. 15

LEGENDA
1 Automat de ardere SM 191.1
2  Filtru separator (antiparaziti radio)

3  Electrod aprindere flacara
4  Electrod sesizare flacara

45

ELECTROVANA
DE GAZ
SECUNDARA

PRESOSTAT GAZE
DE MINIMA

ELECTROVANA DE GAZ

DE MINIMA

PRIMA
ELECTROVANA
DE GAZ
