2.10

MONTAREA ARZATOARELOR

Dupa ce ati fixat colectorul cu duze, introdu-
ceti pe rand arzatoarele in interiorul camerei
de ardere, pozitionandu-le cu atentie, cu orifi-
ciile de iesire gaz indreptate in sus. Impingeti
arzatoarele pana in cealalta extremitate a
camerei de ardere, introduceti suportul arza-
t orului in orif iciul exis t ent pe per et ele din
fonta care separa elementii (figura 10). Fixati
arzatoarele la brida colectorului prin interme-
diul unor suruburi TCB M5 x 8.

2.11

MONTAREA MANTALEI

Pentru montarea mantalei efectuati urma-
toarele operatii (figura 11):
– Pozitionati intre piciorusele partilor latera-

le stanga si dreapta ale grupului, suportii
de sustinere fata - spate ai mantalei (1).

– Fixati cei doi suporti laterali (2) si (3) la

par tea frontala si posterioara a posta-
mentului mant alei (1) prin int ermediul

suruburilor M6 din dotare.

– Imbinati panoul posterior (inferior), lateral-

s t anga (4) al mant alei cu cel pos t erior
(super ior), lat er al-s t anga (5) si panoul
posterior (inferior), lateral-dreapta (7) cu
cel posterior (superior) lateral-dreapta (8)
prin intermediul clapsurilor autoblocante.

– Fi x a t i   p a n o u r i l e   ( 4 - 5 )   l a   p a n o u l   ( 6 )   s i

panourile (7-8) la panoul (9) prin inter-
mediul clapsurilor autoblocante cu care
acestea sunt prevazute si pentru o mai
buna fixare folositi suruburile autofiletan-
te 7SP x 1/2” din dotare.

– Montati panourile (4) si (6) la suportul de

sustinere (3) fixandu-le prin intermediul
r e s p e c t i v e l o r   c l a p s u r i   a u t o b l o c a n t e .
Aceasi operatie se va efectua si pentru
montarea panourilor (7) si (9) la supopr-
tul de sustinere (2).

– Montati peretele protector frontal-infe-

rior (11) al mantalei, introducandu-l intre

suruburile pozitionate pe bridele de susti-
nere ale suportului colectorului cu duze si
corpul din fonta al grupului termic. Fixati
peretele la panourile (6) si (9) utilizand
suruburile autofiletante 7SP x 1/2”;

– Montati peretele protector frontal-supe-

rior (12) al mantalei, fixandu-l la panourile
(5-8) si la peretele frontal-inferior (11),
pr in int er mediul celor patr u sur ubur i
autofiletante 7SP x 1/2”;

– Montati peretele posterior (13) al man-

talei, fixandu-l la panourile (4-5) si (7-8)
prin intermediul celor opt suruburi auto-
filetante 7SP x 1/2” din dotare.

– M o n t a t i   g r i l a   s o c l u   ( 14 ) ,   f i x a n d - o   l a

panourile (6) si (9) prin intermediul cla-
psurilor autoblocante;

– Pentru montarea panoului fontal-supe-

r i o r   ( 16 ) ,   e f e c t u a t i   a c e a s i   o p e r a t i e
descrisa anterior;

– Montati capacul (10) si usa mantalei (15).

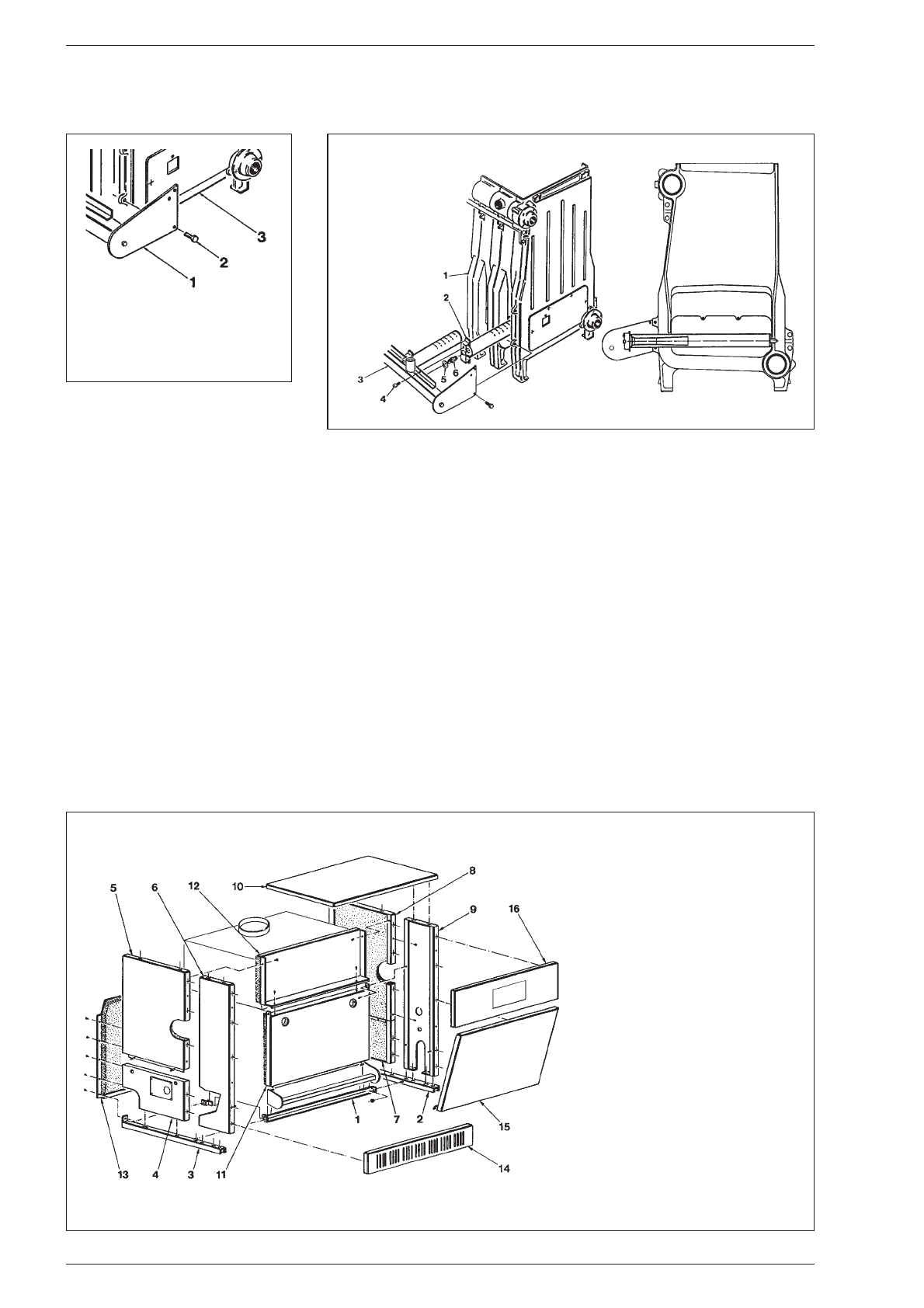

Fig. 10

LEGENDA

1 Corpul grupului termic
2 Arzator
3  Colectorul cu duze
4  Surub TCB M5 x 8
5  Piulita aluminiu ø 14
6 Duza

arzator

LEGENDA

1 Suport postament frontal

si posterior de sustinere manta

2  Suport postament dreapta

de sustinere manta

3 Suport

postament

stanga

de sustinere manta

4  Panou posterior (inferior) lateral-stanga
5  Panou posterior (superior) lateral-stanga
6  Panou frontal lateral-stanga
7  Panou posterior (inferior) lateral-dreapta
8  Panou posterior (superior) lateral-dreapta
9  Panou frontal lateral-dreapta

10 Capac

manta

11  Perete frontal inferior

12  Perete frontal superior (placa de curatire)
13 Perete

posterior

14 Soclu

manta

15 Usa

manta

16  Panou frontal superior

NOTA: Se poate inversa pozitia panourilor (6)
si (9), insa, panoul prevazut cu orificiu tre-
buie pozitionat intotdeauna pe par tea prin
care iese conducta de alimentare cu gaz a
grupului de ardere.

Fig. 11

41

Fig. 9

LEGENDA

1 Colectorul cu duze
2  Suruburi TE M8 x 16
3  Partea frontal - dreapta

a grupului termic
