ГАЗОВЫЙ КЛАПАН
В с та н д а р т н ы й ко м п л е к т
R S M k I I
включен газовый клапан HONEYWELL
VQ440MA (Чертеж 19).
4.2
РЕГУЛИРОВАНИЕ ГАЗОВОГО
КЛАПАНА
Газовый клапан позволяет получить
посредством регулировочного
термостата с двойным контактом
уменьшение мощности,
соответствующее приблизительно
40% номинальной мощности перед
полным выключением горелки.
Тарирование максимального и
уменьшенного давления выполняется
на заводе-изготовителе. Менять его
не рекомендуется.
Изменять параметры давления
разрешено только в тех случаях, когда
происходит переход от одного вида
топлива (газ метан) к другому (газ пропан),
при этом следуя указаниям величин,
приведенным на
Таблице 3
.
Данная операция обязательно должна
быть проведена специально
подготовленным персоналом, в случае
невыполнения этого условия будет
потеряно право на гарантийное
обслуживание.
В ходе градуального изменения давления
необходимо следовать предписанному
порядку, регулируя сначала максимальное
давление, затем минимальное.
4.2.1
РЕГУЛИРОВАНИЕ
МАКСИМАЛЬНОГО И
МИНИМАЛЬНОГО ДАВЛЕНИЯ
Чтобы выполнить тарирование
максимального давления,
действовать следующим образом
(рис. 19):
– Подсоединить колонку или
манометр к штуцеру для замера
давления, расположенному на
коллекторе горелки.
– Отвинтить пластмассовую крышку
регулятора давления (6).
– Установить ручку термостата котла
на максимальное значение.
– Подать на котел напряжение.
– Чтобы уменьшить давление,
повернуть винт (6) против часовой
стрелки, а чтобы увеличить его - по
часовой стрелке.
– Включить несколько раз главный
выключатель, проверяя, что
давление соответствует
значениям, указанным в
Таблице 3
.
– Опломбировать винт регулятора
давления (6) и установить на место
пластмассовую крышку.
По завершении регулировки
максимального давления, приступить
к тарированию минимального
давления (рис. 19):
– Для контроля давления всегда
пользоваться колонкой или
манометром.
– Включить котел и после
непродолжительной его работы на
номинальной мощности медленно
повернуть ручку термостата котла
по направлению к минимальной
позиции, до тех пор, пока не
послышится щелчок первого
контакта термостата.
– Оставить ручку в этом положении и,
отвинтив крышку, повернуть винт
(3), чтобы найти значение
минимального давления,
приведенное в
Таблице 3
для
данного газа: чтобы уменьшить
давление, повернуть винт (3) по
часовой стрелке, а чтобы увеличить
- против часовой стрелки.
– В
RS Mk II от 129 до 172
повернуть
против часовой стрелки
регулировочный винт минимального
давления (3) до тех пор, пока не
будет достигуто значение
давления, указанное в
Таблице 3
.
– В
RS Mk II от 194 до 279
повернуть
против часовой стрелки до упора
регулировочный винт минимального
давления (3), даже если не удается
достигнуть значение давления,
указанное в
Таблице 3
.
– Включить несколько раз главный
выключатель, проверяя, что
давление соответствует
установленному значению.
4.3
ВТОРОЙ ЭЛЕКТРОГАЗОВЫЙ
КЛАПАН
В стандартный комплект газового блока
включен второй электрогазовый клапан
закрытого типа, соответствующий
предписаниям ISPESL и ПОЖАРНОЙ
БЕЗОПАСНОСТИ (3 Чертеж 2).
4.5
ПЕРЕХОД НА ДРУГОЕ
ТОПЛИВО (ДРУГОЙ ГАЗ)
Д л я р а б о т ы н а п р о п а н е ( G 3 1 )
поставляется специальный набор со
в с е м н е о б ход и м ы м д л я
переоборудования.
Ч т о б ы п е р е й т и о т од н о го га з а к
д р у го м у, н е о б ход и м о з а м е н и т ь
о с н о в н ы е ф о р с у н к и , и ,
предварительно сняв пластмассовую
к р ы ш к у, у с та н о в и т ь н а р е л е
м и н и м а л ь н о го д а в л е н и я га з а ( 9 )
п о з и ц и ю 15 ( G 2 0 ) и л и п о з и ц и ю 2 5
(G31).
Д л я р е г у л и р о в к и ра б оч е го д а в л е н и я
с л ед у е т о б р а т и т ь с я к п у н к т у 4 . 2 . 1
н а с т о я щ е го п о с о б и я . П р и о ко н ч а н и и
о п е ра ц и и р е ко м е н д уе т с я н а к л е и т ь н а
4
ИСПОЛЬЗОВАНИЕ И УХОД
1
2
3
4
5
6
7
8
9
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
1
Штуцер для замера давления
на входе
2 Электроклапан
EVG1
3 Винт регулировки минимального
давления
4 Электроклапан
EVG2
5 Штуцер замера давления на выходе
6 Винт регулировки максимального
давления
7 Воздуховыпускной
клапан
8 Клапан
минимального
давления EVM
9 Реле минимального давления газа

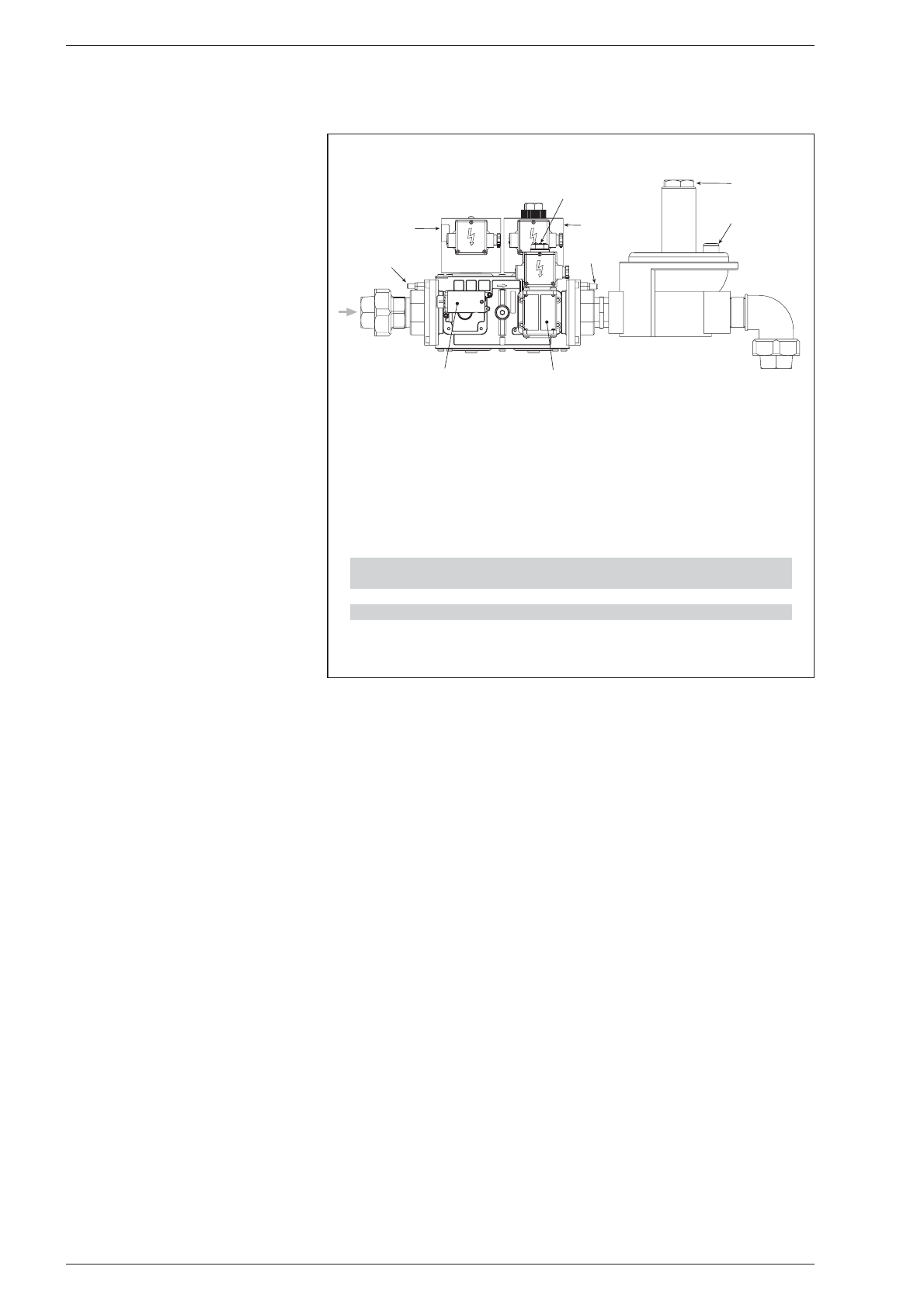

Чертеж 19
ТАБЛИЦА 3
Тип газа
Пониженное давление горелки
Максимальное давление горелки
мБар
мБар
Метан – G20
6
9,7
Пропан – G31
15
35
