Cela se manifeste au cas où on n’aurait
pas respecté la position de phase et de
neutre sur la barrette de connexion. Le
câble de l'électrode de détection est inter-
rompu ou l'électrode elle-même est mise
à la masse; l'électrode est for tement
usée, il est nécessaire de la remplacer.
NOTE: en cas de blocage de l'appareil, il ne
faut appuyer sur le bouton lumineux qu’a-
près avoir attendu au moins vingt secon-
des à partir du moment où le témoin s'est
allumé. Dans le cas contraire, l'appareil ne
se débloquera pas.
3.1.2
Circuit d’ionisation
Le contrôle du circuit d’ionisation se fait à
l'aide d'un microampèremètre du type à
cadran ou, mieux encore, du type à lecture
numérique, avec échelle allant de 0 à 50
mA. Les terminaux du microampèremètre
devront être reliés électriquement en série
aux câbles de l’électrode de révélation. Au
cours du fonctionnement normal, la valeur
oscille aux alentours 6÷12 µ A.
La valeur minimum du courant d'ionisation
avec laquelle l’appareil peut se bloquer se
situe aux alentours de 1 µ A. Dans un tel
cas, il faudra s'assurer qu'il y a un bon con-
tact électrique et vérifier le degré d'usure
de la partie terminale de l’électrode et de la
protection en céramique correspondante.
3.2
THERMOSTAT DE
REGULATION A MARCHE
Les chaudières
“RS Mk II”
sont équipées
d’un t hermos t at de r églage avec double
contact présentant un calibrage différencié
qui permet d’obtenir, avant l'extinction totale
du brûleur, une réduction de la puissance à
travers le groupe bobine (fig. 22) monté sur
le régulateur de la vanne du gaz. Ce système
de modulation par marche permet de bénéfi-
cier des avantages suivants:
– un r endement global plus élevé de la
chaudière.
– u n e l i m i t a t i o n , a u s e i n d ' u n e p l a g e d e
valeurs acceptable, de l'augmentation de
température qui se produit dans le corps
de chauf fe en fonte (iner tie thermique),
au moment de l'extinction du brûleur.

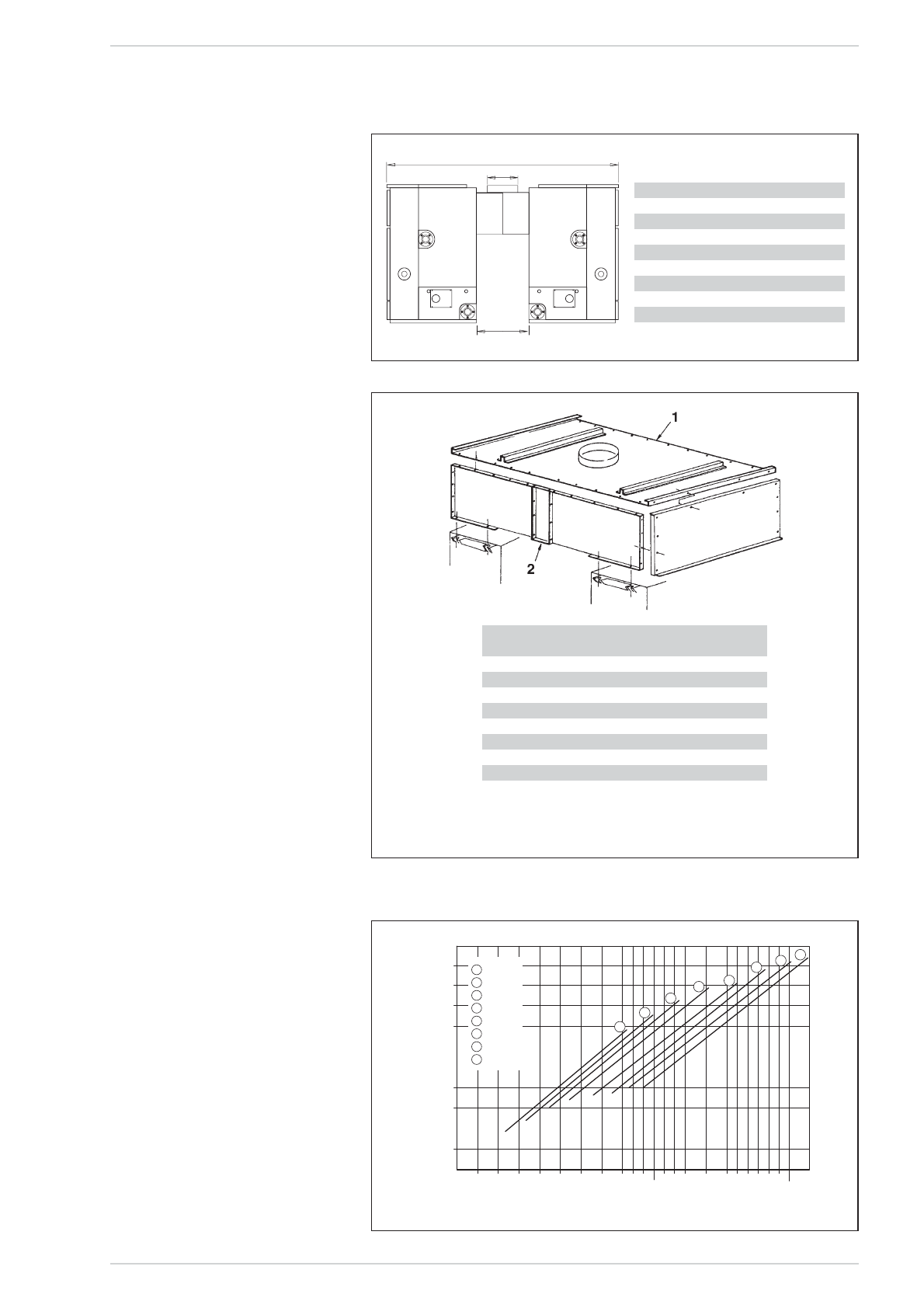

3.3
DISPOSITION COTE A COTE DE
DEUX CHAUDIERES
Il est possible d'obtenir sur demande, la
livraison d'accessoires permett ant de
disposer deux chaudières côte à côte, de
manière à limiter les dimensions et l'en-
combrement et à faciliter la liaison avec la
cheminée dans la mesure où le conduit d'é-
vacuation des fumées devient ainsi un seul
et unique conduit (figg. 16-17).
Le
Tableau 2
contient les dimensions des
deux chaudières accouplées et le diamètre
de la cheminée.
14
Z
L
D
Fig. 16
TABLEAU 2
D (ø mm)
L (mm)
Z (mm)
129
400
2360
600
151
400
2360
600
172
400
2360
600
194
450
2360
600
215
450
2360
600
237
500
2380
620
258
500
2380
620
279
500
2380
620
LEGENDE
1 Couvercle d’accouplement
2 Panneau d'accouplement (deux pièces)
Code couvercle
Code panneau
d'accouplement
d'accouplement
129
6136209
6136251
151
6136210
6136251
172
6136211
6136251
194
6136212
6136252
215
6136213
6136252
237
6136205
–
258
6136206
–
279
6136207
–
Fig. 17
5000
10000
19000
15000
26000
100
300
500
700
∆
p in mm H
2
O
PORTATA in l/h
1
2
3
4
5
6
7
8
1
RS 129
2
RS 151
3
RS 172
4
RS 194
5
RS 215
6
RS 237
7
RS 258
8
RS 279
3.4
PERTES DE CHARGE DE LA CHAUDIERE (fig. 18)
DÉBIT (l/h)
∆
p
(mm H
2
O)
Fig. 18
