Dans le cas contraire, le circuit de détec-
tion de la flamme reste inactif, ce qui fait
que l'appareillage se bloque.
L'alimentation doit être réalisée avec une
tension monophasée de 230 Volts - 50 Hz
à travers un interrupteur général protégé
par des fusibles avec une distance entre
les contacts d’au moins 3 mm (figure 13).
NO T E : L ' a p p a r e i l d o i t ê t r e r e l i é à u n e
installation de mise à la terre par faite-
m e n t e f f i c a c e . L a f i r m e S I M E d é c l i n e
toute responsabilité en cas de dommages
occasionnés à des personnes ou à des
choses et qui naîtraient de l'absence de
mise à la terre de la chaudière.
Avant de procéder à toute opération quel-
le qu’elle soit sur le tableau électrique, il
faut mettre l’alimentation hors tension.
2.16
CENTRALE RVA43.222
(en option)
Toutes les fonctions de la chaudière peuvent
être gérées à partir de la centrale optionnel-
le code 8096303, fournie avec une sonde
de température extérieure (SE), une sonde
d’immersion chaudière (SC) (fig. 14).
La centrale est fourni avec une série de
connecteurs à basse tension pour la con-
nexion des sondes et de l’unité environne-
ment. Le bulbe de la sonde de bouilleur
ext ér ieur e éventuelle (SS), op tional cod.
6277110, doit être introduit dans la gaine
du bouilleur et celui de la sonde chaudière
(SC) dans la gaine de la chaudière. Pour le
montage de la sonde de température exté-
rieure (SE), il faut respecter les instructions
qui figurent sur l'emballage de la sonde elle-
même. Pour pr océder aux connexions, il
faut se référer au schéma de la fig. 13.
ATTENTION: Pour garantir le fonctione-
ments correct de la centrale, mettre le
thermostat de régulation de la chaudière
à la limite.
2.16.1
Caractéristiques et fonctions
“RVA 43.222”
est réalisé comme régola-
teur de chaudière mono et bi-stade ou
comme régolateur de cascade pour gérer
jusqu’à les 16 chaudières.
Economie de fonctionnement
– Activation ou non de la pr oduction de
chaleur en présence d'intégration avec
accumulation.
– Gestion climatique de la température de
la chaudière, avec possibilité de compen-
sation environnement
– Gestion d'un circuit de chauf fage direct
(avec pompe) pour chaque régulateur
– Fonction d’auto-adaptation des courbes cli-
matiques sur la base de l'inertie thermique
de l'édifice et en présence de "chaleur gra-
tuite" (avec compensation environnement).
– Fonction d'optimisation de l’allumage et
de l'extinction (chauffage accéléré et pré
extinction)
– Fo n c t i o n d ' é c o n o m i e q u o t i d i e n n e c a l -
culée sur la base des caractéristiques
dynamiques des structures.
– Commutation été/hiver automatique
Fonctions de protection
– Température minimum et maximum de
refoulement susceptible d'être calibrée.
– P r o t e c t i o n a n t i g e l d i f f é r e n c i é e d e l a
chaudière, accumulation d’eau chaude
sanitaire et installation.
– Protection contre toute surchauffe de la
chaudière
– Protection anti-grippage des pompes
– Pr ot ection du brûleur avec délai mini-
mum de fonctionnement.
Fonctions opérationnelles
– Mise en fonction simplifiée
– Tous les calibrages peuvent être ef fec-
tués sur le régulateur.
– Standard pour la programmation hebdo-
madaire
– Tous les calibrages et les r égimes de
fonctionnement peuvent être contrôlés
par le biais d'un af f icheur e t de Leds
lumineuses.
– Test des relais et des sondes.
Production d'eau sanitaire
– Programmation des horaires quotidiens
– Possibilité de programmer la températu-
re minimum de livraison de l'eau chaude
sanitaire pendant la période de réduction
– Possibilité de commande de la pompe de
charge accumulation
– Priorité du circuit sanitaire susceptible
d'être sélectionnée
Autres caractéristiques techniques
– Connexion aisée avec une unité ambian-
te de type numérique (QAA70).
2.16.2 Branchement électrique
Pour installer la centrale, il est nécessaire
d'utiliser les connect eur s (fourni avec la
centrale) et de retirer de la barrett e de
connexion les cavaliers 12 - 13 et 15 - 16
(fig. 13).
12
1
2

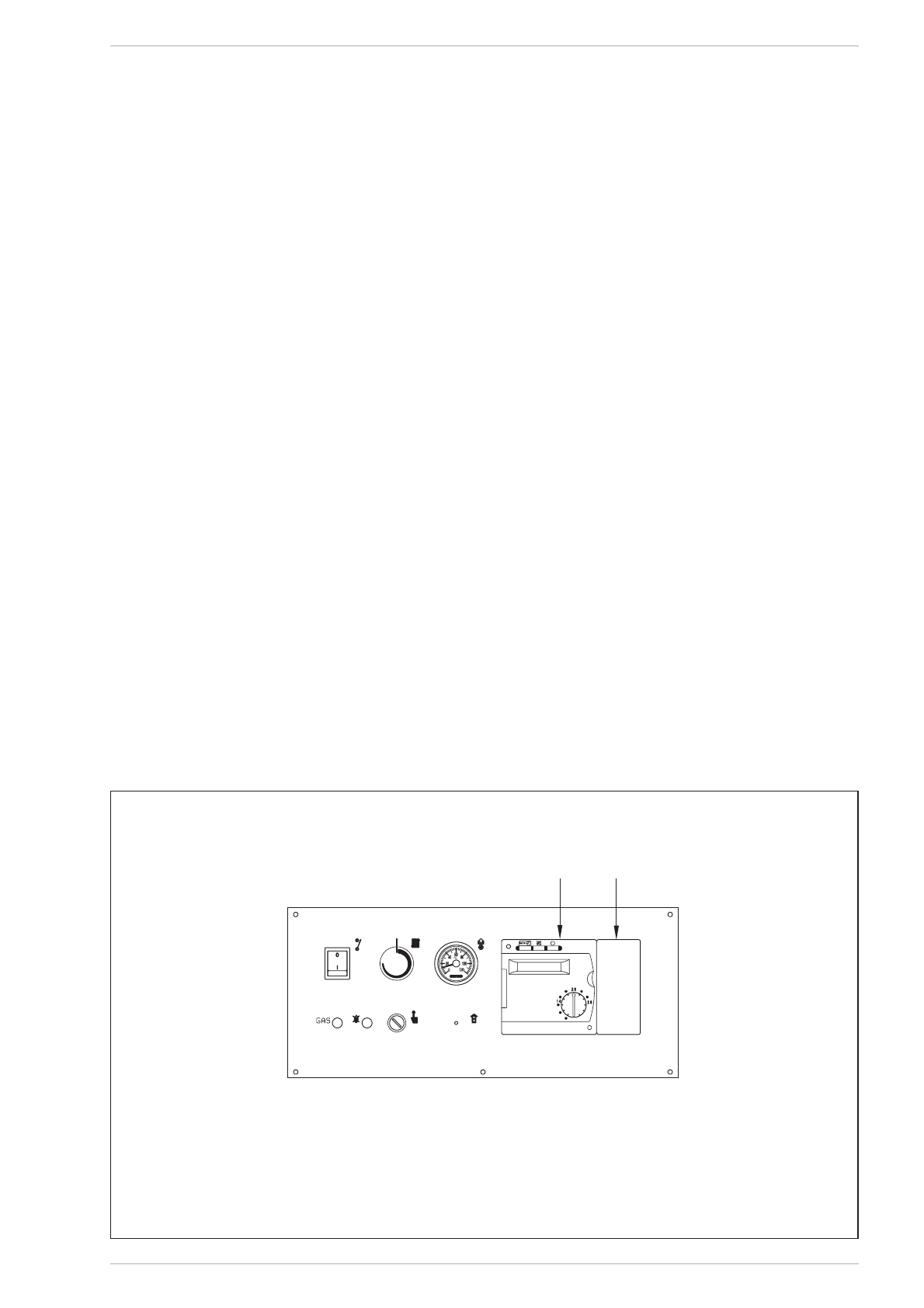

Fig. 14
LEGENDE
1 Couvre-ouverture en plastique
2 Centrale en option
