42

2.12

MONTAREA GRUPULUI DE ARDERE

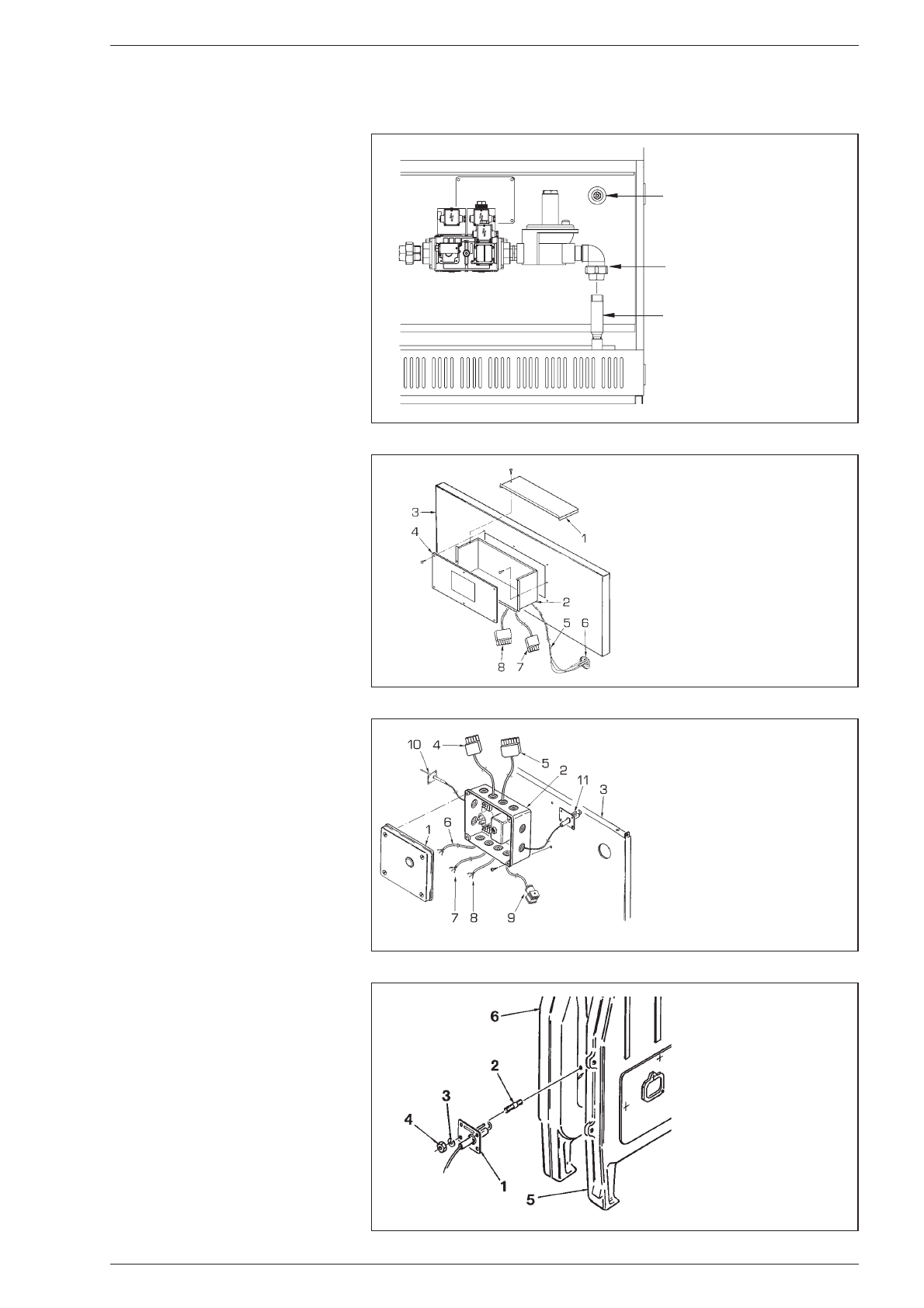

Montati grupul de ardere la colectorul cu duze
dupa cum este indicat in figura 12. Grupul de
ardere poate fi montat atat in partea dreapta
cat si in partea stanga a colectorului.

ATENTIE:  În cazul în car e grupul de gaz
este montat în partea stânga a colecto-
rului, demontati si rotiti cu 180° vana de
gaz pentru a avea acces la reglari din par-
tea din fata. Mutati si tubul de racord si,
d u p a   m o n t a r e ,   t e s t a t i   e t a n s e i t a t e a
racordurilor de gaz utilizând apa cu sapun
sau produse specifice si evitati utilizarea
flacarilor libere.

2.13

MONTAREA PANOULUI
DE COMANDA

(fig. 12/a)

Demontati capacul de protectie al panoului de
comanda si introduceti carcasa de protectie a
cablurilor in locasul prevazut pe panoul frontal-
superior, fixati-o cu suruburile din dotare. Mon-
tati la loc capacul de protectie al panoului de
c o m a n d a .   E f e c t u a t i   m o n t a j u l   p a n o u l u i   c u
instrumente si fixati-l cu suruburile corespun-
zatoare. Introduceti bulbii dispozitivelor de con-
trol si de siguranta in teaca predispusa: intro-
duceti mai intai bulbul termostatului de reglaj,
impingandu-l pana la capat.

ATENTIE: Pentru o citire eficienta a tempera-
turii grupului termic, bulbi dispozitivelor de
control si de siguranta trebuie introdusi in
teaca pozitionata pe aceasi parte pe care se
afla turul/returul instalatiei. Daca racordurile
tur/retur ale instalatiei se vor monta pe par-
tea stanga a grupului, pentru o citire corecta
a temperaturii, bulbii dispozitivelor de control
si de siguranta se vor monta in teaca situata
pe partea stanga a grupului termic.

2.14

MONTAREA TABLOULUI
ELECTRIC

(fig. 12/b)

Indepar tati capacul de protectie al tabloului
electric si fixati tabloul pe peretele frontal-infe-
r ior, f olosind sur ubur ile cor espunzat oar e.
Cuplati cele doua mufe conectoare cu cele ale
panoului de comanda. Completati tabloul elec-
tric conectând cablurile ramase. Pozitionati
cablurile celor doi electrozi de aprindere si
sesizare flacara, care provin din tabloul elec-
tric. Introduceti electrodul de aprindere in ori-
f iciul exis t ent intr e elementul fr ont al si cel
intermediar, din-spre partea laterala a grupu-
lui de ardere si fixati-l prin intermediul prezoa-
nelor din do t ar e (f igura 12/c). Intr oduceti
electrodul de sesizare flacara in orificiul exi-
stent intre elementul posterior si cel interme-
diar si fixati-l prin intermediul prezoanelor din
dotare.

NOTA: acordati atentie speciala in momen-
tul montarii electrozilor, pentru a nu dete-
riora stratul de ceramica, acest lucru obli-
ga la inlocuir ea imediat a a electr ozilor.
Dupa efectuarea tuturor racordurilor gaz,
verificati etanseitatea acestora, folosind

1

2

3

LEGENDA
1 Tub de racord la

colectorul arzatoarelor

2  Grupul de ardere
3 Teaca

pentru

pozitionare bulbi

Fig. 12

LEGENDA
1 Capac de protectie
2  Carcasa protectie cablaj
3 Perete

frontal-inferior

4  Panou cu instrumente
5 Bulbi

senzori

6  Teaca de protectie
7  Mufa cu 5 conectori
8  Mufa cu 7 conectori

Fig. 12/a

LEGENDA

1 Capac de protectie
2 Tablou

electric

3 Perete

frontal-inferior

4  Mufa cu 5 conectori
5  Mufa cu 7 conectori
6  Cablu prima electrovana de gaz
7  Cablu vana de gaz de minima
8  Cablu a doua electrovana de gaz
9  Cablu presostat gaz de minima

10  Cablu la electrodul sesizare flacara

11  Cablu la electrodul

de aprindere flacara

LEGENDA
1 Electrod de aprindere
2  Surub M5 x 15
3  Saiba ø 5,3
4  Piulita M5 OT
5  Element frontal dreapta
6 Element

intermediar

Fig. 12/c

Fig. 12/b
