1.4

LIVRAREA

Grupurile termice

“RS Mk.II”

sunt livrate in

patru colete care contin:

COLET nr. 1(CORPUL CENTRALEI PE GAZ)

Corpul din fonta furnizat pe palet si prevazut cu:
– 2 flanse cu garnituri de 2” pentru tur si

retur

– 1 flansa oarba
– 1 flansa cu racord 3/4” pentru robine-

tul de golire

– 2 usi pentru camera de ardere, prevavu-

te cu 1 ochi de vizitare din fonta

– 2 teci de protectie pentru termostate si

termometru

– 1 distribuitor apa pozitionat pe colecto-

r ul de r e tur, fur nizat in doua var iant e
dimensionale diferite:
L = 406 mm versiunea

“151÷194”

L = 851 mm versiunea

“215÷279”

.

COLET nr. 2 (GR. MANTA/CAMERA DE
FUM)

Ambalajul din lemn contine:
– camera de evacuare gaze arse demontata
– ambalaj din carton care contine mantaua
– un numar de arzatoare principale care

corespunde cu numarul de elementi al
corpului, minus un element

– colectorul cu duze
– saculet din plastic care contin:

• 13   s u r u b u r i   M 5   x   8   p e n t r u   f i x a r e a

arzatoarelor la colector

• 32 suruburi autofiletante 12E x 1/2”

pentru f ixar ea camer ei de evacuar e
gaze arse la manta

• 4 suruburi M8 x 30 echipate cu piulita,

saiba plata si contrapiulita M8 pentru
fixarea camerei de evacuare gaze arse
la corpul grupului termic

• 1 robinet de golire de 3/4” prevazut

cu dop.

COLET nr. 3 (GR. TABLOU/VANA DE GAZ)

Ambalajul din carton contine:
– Blocul de gaz format din:

• vana de gaz
• vana de minima
• presostat gaz de minima
• priza de presiune
• regulator de presiune.

– Tabloul electric format din (piese din inte-

riorul panoului de comanda):

• automat de ardere BRAHMA SM 191.1

• filtru antiparaziti radio
• electrod de aprindere si electrod de

supraveghere ardere

• prize de racord la panoul de comanda
• bride de fixare.

– Panoul de comanda format din (piese

montate pe fata panoului de comanda):

• termostat de reglaj temperatura agent

termic, in doua trepte;

• termostat de siguranta temperatura

gaze arse, resetare manuala;

• termometru;
• lampa de semnalizare presiune minima gaz;
• lampa de semnalizare avarie;
• intrerupat or general pornit/oprit cu

lampa de semnalizare incorporata;

• bride de fixare.

– Manualul de instructiuni trebuie pastrat

cu grija.

COLET nr. 4 (KIT DOCUMENTE)

Plic cu documente care contine:

• placuta cu date tehnice
• certificat de garantie
• certificat de punere în functiune.

1

2

3

4

5

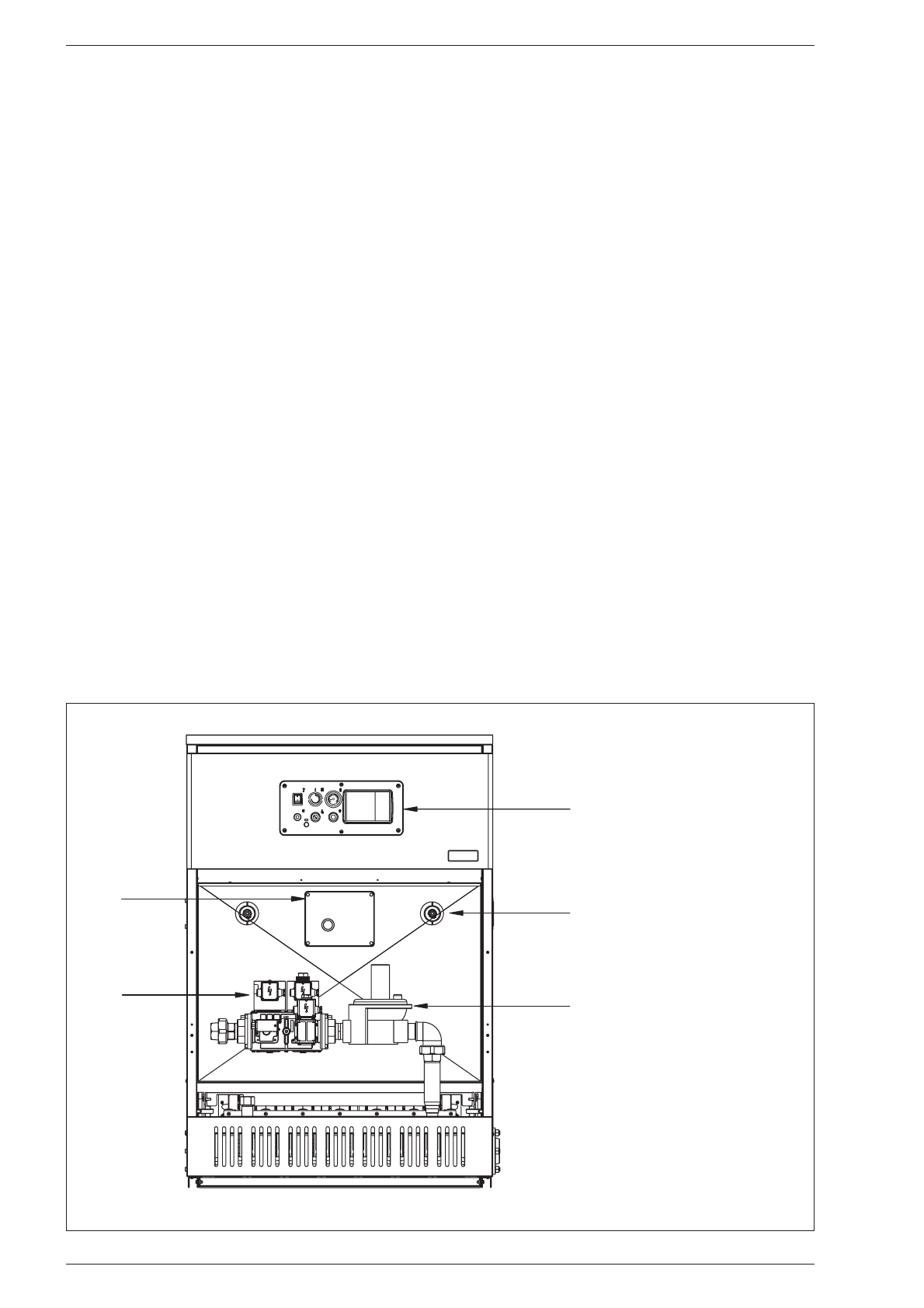

Fig. 2

LEGENDA

1 Tablou electric
2  Electrovana de gaz

3  Regulator de presiune

4  Teaca bulbi senzori de

temperatura

5  Panou de comanda

1.5

VEDERE FRONTALA INTERIOARA (fig. 2)

37
