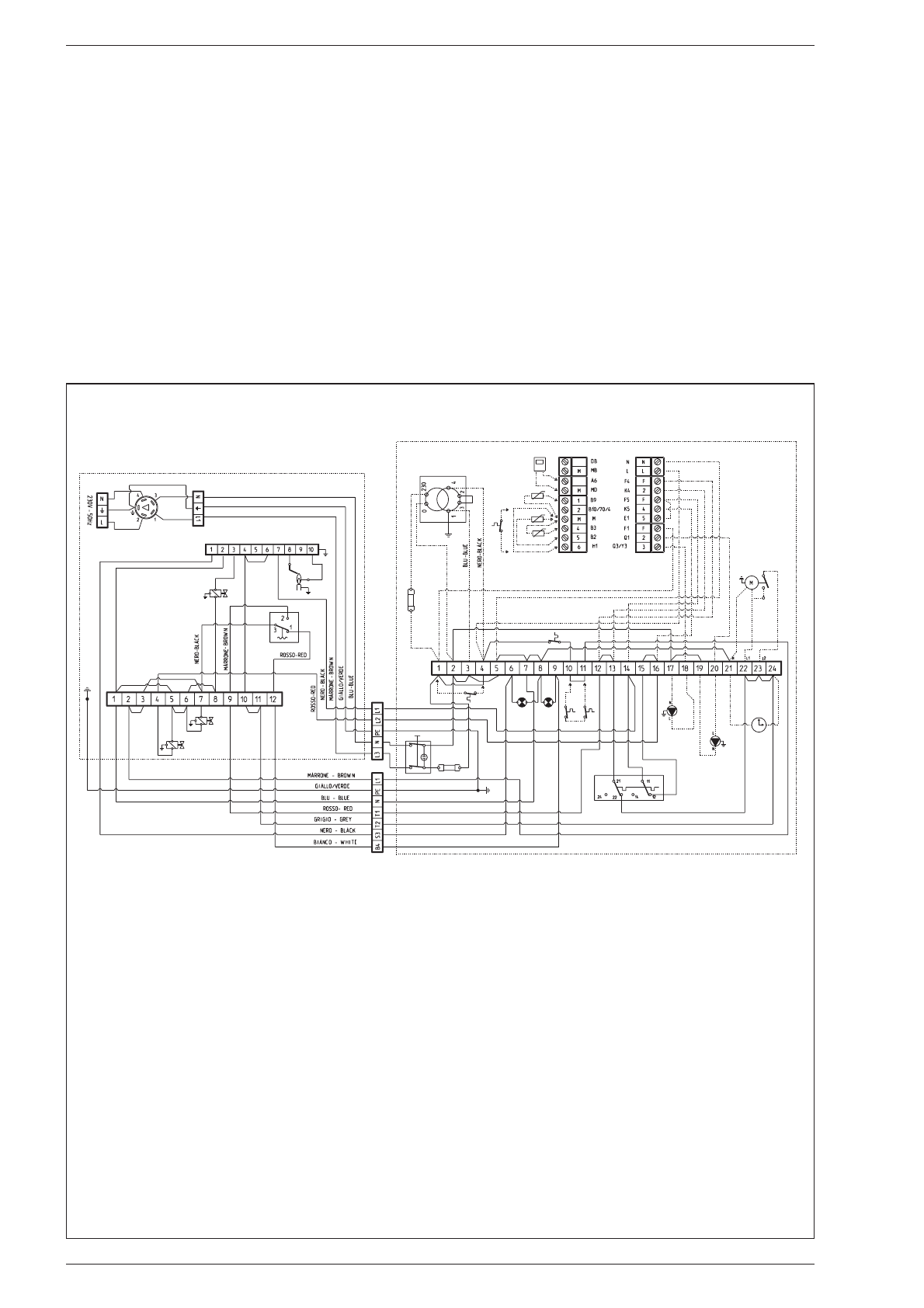

Чертеж 13
П р о в е с т и т у же о п е р а ц и ю д л я
подключения электрода обнаружения,
который должен быть установлен между
т о р ц е в о й и в н у т р е н н е й ч а с т я м и н а
противоположной стороне котла.
П Р И М Е Ч А Н И Е : С л е д у е т о б р а т и т ь
особое внимание на установку двух
э л е к т р од о в . Н е л ь з я п о в р е ж д а т ь и х
к е р а м и ч е с к у ю и з о л я ц и ю , в с л у ч а е
повреждения электроды нужно будет
заменить.
После сборки все газовые соединения
д о л ж н ы б ы т ь и с п ы т а н ы н а
г е р м е т и ч н о с т ь , д л я э т о г о м ож н о
использовать мыльный раствор или
с п е ц и а л ь н ы е в е щ е с т в а . И з б е г а й т е
открытого огня.
2.15
ЭЛЕКТРИЧЕСКОЕ
ПОДКЛЮЧЕНИЕ
Э л е к т р о п и т а н и е п о д а е т с я ч е р е з
ко н т а к т н ы е з а ж и м ы L и N
электросхемы с точным соблюдением
ф а з и н е й т р а л и с о гл а с н о с х е м е . В
о б р а т н о м с л у ч а е ц и к л ко н т р о л я
пламени остается не запущенным, что
приводит к блокированию аппарата.
Питание должно быть осуществлено от
однофазной электросети мощностью 230
В – 50 Гц через общий выключатель с
плавким предохранителем, расстоянием
между контактами не менее 3 мм (Чертеж
13).
ПРИМЕЧАНИЕ: Аппарат должен быть
заземлен. SIME снимает с себя всякую
о т в е т с т в е н о с т ь з а н а н е с е н и е в р е д а
л ю д я м в с л е д с т в и е о т с у т с т в и я
заземления котла. Прежде чем начать
п р о в е д е н и е л ю б о й о п е р а ц и и н а
электропанели, необходимо отключить
электропитание.
ПЕРЕЧЕНЬ
SB
Сигнальная лампа блокировки аппаратуры
PG
Реле минимального давления газа
EVG1 Первый газовый электроклапан
F
Плавкий предохранитель Т 4А
ER
Электрод обнаружения
EA
Пусковой электрод
TC
Ступенчатый регулирующий термостат
IG
Общий выключатель
SG
Сигнальная лампа давления газа
TS
Предохранительный термостат
A
Электронный блок управления
и защиты SM 191.1
PA
Реле давления воды (не поставляется)
EVG2 Второй электрогазовый клапан
FA
Помехоподавляющий фильтр
TF
Термостат дыма
(только Польша, Россия)
UA
Единица окружающей среды QAA70 (опция)
SE
Зонд внешней температуры (опция)
SC
Зонд иммерсии котла QAZ21 (опция)
SS
Зонд иммерсии бойлера QAZ21 (опция)
PI
Насос оборудования (не поставляется)
PB
Насос бойлера (не поставляется)
C
Соединители подстанции RVA 43.222 (поставляется с устройством)
TA
Термостат помещения
TI
Трансформатор изоляции
(только для BELGIO)
F1
Плавкий предохранитель F 800 мА
(только BELGIO)
SF
Дымовая заслонка (не поставляется)
CO
Cчетчик
EVM Клапан минимального давления
ПРИМЕЧАНИЕ: Когда не используется подстанция, для установки
термостата помещения ТА следует снять мост с зажимов 1-4.
При подсоединении подстанции RVA 43.222 необходимо снять мосты 12-
13 и 15-16.
Подсоединяя дымовую заслонку (SF), снять мост с зажимов 22-23.
Подсоединяя изоляционный трансформатор (TI), только BELGIO, убрать
мосты 1-4 и 2-3.
Подсоединить насосы (PB-PI), как это указано на схеме, только в случае
использования подстанции RVA 43.222.
