8

d i a i r e s   a v e c   b r o c h e   t r o u é e   1 / 2 ’ ’   e n
i n t r o d u i s a n t   l e s   m a n c h o n s   c o n i q u e s ,
après avoir lubrifié avec de l’huile de lin
cuite (figure 5/a).

– Préparer la tête en se conformant aux

instructions précédentes et la mettre à
côté de l’élément intermédiaire. Ajouter
un seul élément à la fois.

– Assembler les éléments par le biais du

couple de tirants d’assemblage prévus à
cet ef fet, avec les accessoir es corr e-
spondants - code 6050900 (figure 6),
en exerçant une pression simultanément
sur le moyeu supérieur et sur le moyeu
inférieur. Au cas où, au cours de l'opéra-
tion, l'avancement entre les éléments ne
serait pas uniforme et parallèle, il faut
intr oduir e un scalpel dans la par tie la
plus resserrée et, en forçant, rétablir le
parallélisme entre les deux pièces devant
êtr e unies. L'union des éléments doit
être considérée comme étant réalisée
au moment où les bords extérieurs des
éléments entrent en contact.

– Introduire le cordon de mastic, dans la

g o r g e   d e   l ’ é l é m e n t   q u i   v i e n t   d ' ê t r e
a s s e m b l é   e t   p r o c é d e r   à   l ' u n i o n   d e s
autr es éléments af in de complét er le
corps de chauffe.

NOTE: Avant de procéder au raccord de
l'installation, il faut tester le corps de
chauffe en fonte à une pression hydrauli-
que de 7,5 bar pendant au moins une
minute.

2.7

ASSEMBLAGE DE LA
CHAMBRE DES FUMEES

La chambr e des fumées es t équipée de
quatre pièces qui doivent être unies entre
elles avec les vis qui sont fournies comme
accessoires (fig. 7). Le montage se fait en
fixant le panneau latéral droit (2) au pan-
neau supérieur (1) avec neuf vis auto-tarau-
deuses TE 12E x 1/2”.
La même opér ation doit êtr e ef f ectuée
pour le panneau latéral gauche (3). Fixer
enfin le panneau de nettoyage (4). Une fois
l'assemblage t erminé, placé la chambr e

des fumées au-dessus du corps de chauffe
en fonte. Fixer la chambre des fumées au
corps en utilisant les quatre plaquettes et
les quatre vis TE M8 x 30 fournies comme
accessoires (fig. 7/a).

2.8

MONTAGE DISTRIBUTEUR EAU

Le distributeur d’eau, placé sur le retour de
l'installation, est situé sur le côté droit du
g é n é r a t e u r.   A u   c a s   o ù   i l   d e v r a i t   ê t r e
déplacé vers le côté gauche, il faut contrô-
ler que les deux rangées de trous du distri-
buteur sont tournées vers le haut et vers la
partie antérieure de la chaudière (fig. 8).

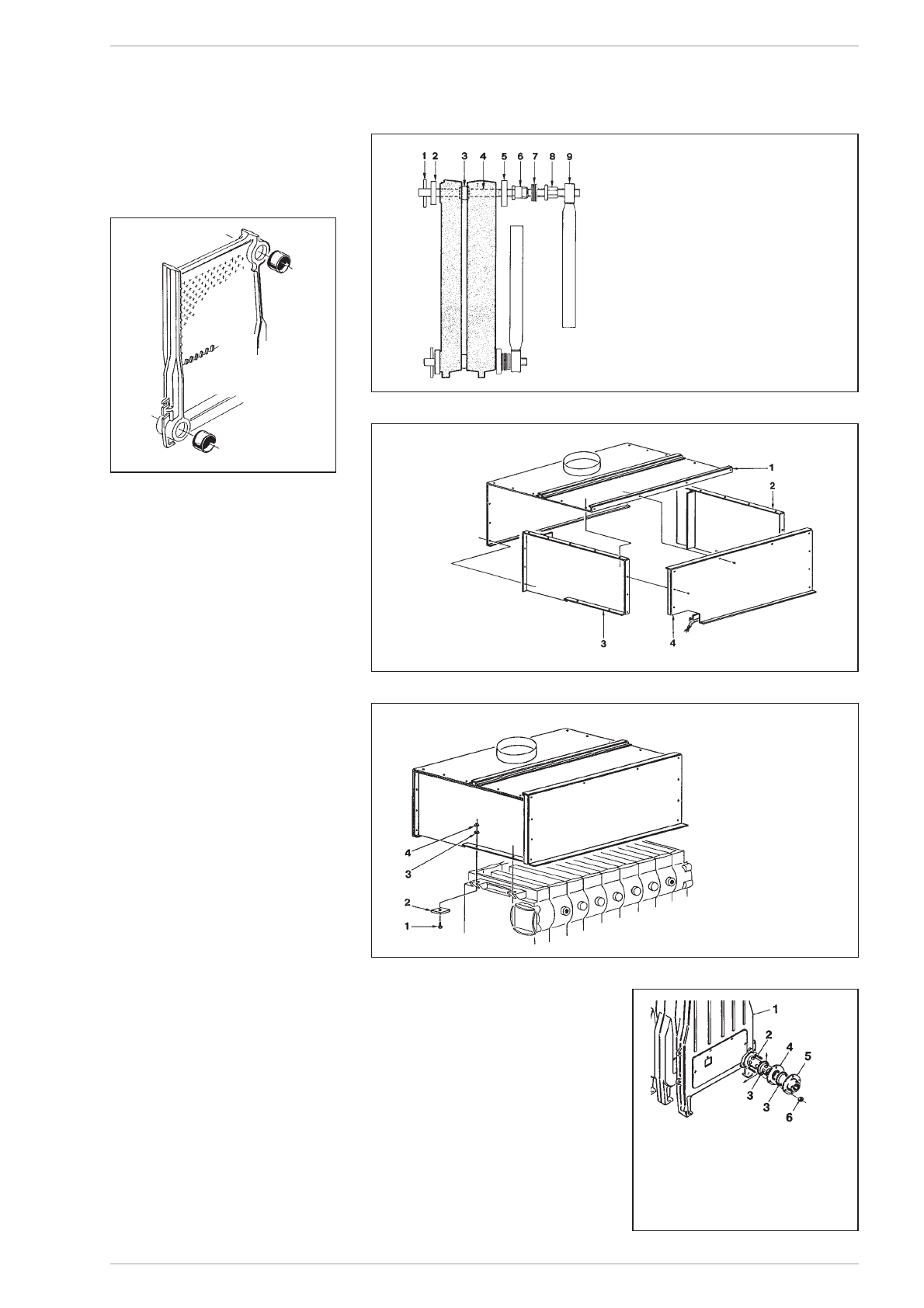

Fig. 5/a

LEGENDE

1 Tige
2 Bride ø 35/87
3 Bi-cône
4 Tirant longueur 900 + tirant longueur 980
5 Bride  ø 50/87
6 Petit tronc
7 Coussinet de butée
8 Ecrou
9 Clé de serrage

Fig. 6

LEGENDE
1 Panneau

supérieur

2 Latéral droit
3 Latéral gauche
4 Panneau nettoyage

Fig. 7

Fig. 7/a

LEGENDE

1 Vis TE M8 x 30
2 Plaquette
3 Rondelle diamètre 8, 4
4 Ecrou M8

LEGENDE
1 Corps chaudière
2 Boulon prisonnier M12 x 60
3 Joint diamètre 65/95 x 2
4 Tuyau

distributeur

5 Collet DN50 2"
6 Ecrou M12

Fig. 8
