53
1.4
ДОСТАВКА
Н а г р е в а т е л ь н ы е б л о к и
R S M k I I
поставляются в четырех отдельных
у п а ко в к а х с о с л ед у ю щ и м и
этикетками:
БЛОК № 1 (КОРПУС КОТЛА)
Чугунный блок, установленный на палету,
укомплектован следующим образом:
– 2 фланца с шейкой 2” для подачи и
обратного хода,
– 1 глухой фланец,
– 1 к р е п е ж н ы й ф л а н е ц 3 / 4 ” д л я
спускного крана,
– 2 д в е р ц ы к а м е р ы с го р а н и я с о
смотровым люком,
– 2 кож у х а д л я т е р м о с та т о в и
термометра,
– 1 распределитель воды для коллектора
обратного хода, предлагаемый в двух
вариантах:
длина 406 мм для модели
“151÷194”
длина 851 мм для модели
“215÷279”
.
БЛОК № 2 (БЛОК КОЖУХ/ДЫМОВАЯ
КАМЕРА)
Деревянный ящик включает:
– разобранную дымовую камеру,
– коробку с облицовочной панелью,
– основные горелки в количестве равном
числу секций, предвиденном моделью,
без одного элемента,
– коллектор для горелок,
– пластиковый пакет с находящимися в
нем:
• 13 винтов М5 x 8 для присоединения
горелок к коллектору ,
• 32 самонарезающих винта 12Е x 1/2”
для присоединения дымовой камеры
ко внешней панели,
• 4 в и н та М 8 x 3 0 с к р у гл ы м и
п л а с т и н к а м и , га й к а М 8 д л я
присоединения дымовой камеры к
корпусу котла,
• 1 спускной кран 3/4” с пробкой.
Б Л О К № 3 ( Б Л О К Щ И Т / ГА З О В Ы Й
КЛАПАН)
Коробка содержит:
– Газовый блок, состоящий из:
• газовый клапан,
• клапан минимального давления,
• реле минимального давления газа,
• штуцер замера давления,
• регулятор давления.
– Электрощит, состоящий из:
• контрольной аппаратуры BRAHMA SM
191.1,
• помехоподавляющего фильтра,
• э л е к т р од о в в к л ю ч е н и я и
обнаружения,
• о т в од о в с о ед и н е н и я с п у л ь т о м
управления,
• фиксирующих винтов.
– Пульт управления, в который входят:
• д в у хс т у п е н ч а т ы й р е г у л и р у ю щ и й
термостат,
• п р ед ох р а н и т е л ь н ы й т е р м о с та т с
возможностью ручного включения,
• термометр,
• сигнальная лампа давления газа,
• с и г н а л ь н а я л а м п а б л о к и р о в к и
аппаратуры,
• светящийся рубильник,
• фиксирующие винты.
– Р у ко в од с т в о п о э кс п л уа та ц и и
(бережно хранить).
БЛОК № 4 (НАБОР ДОКУМЕНТОВ)
П а ке т д о к у м е н т о в , с од е рж а щ и й
следующее:
• tтабличка технических данных,
• гарантийный сертификат,
• с е р т и ф и к а т п р и е м о ч н ы х
испытаний.
1
2
3
4
5

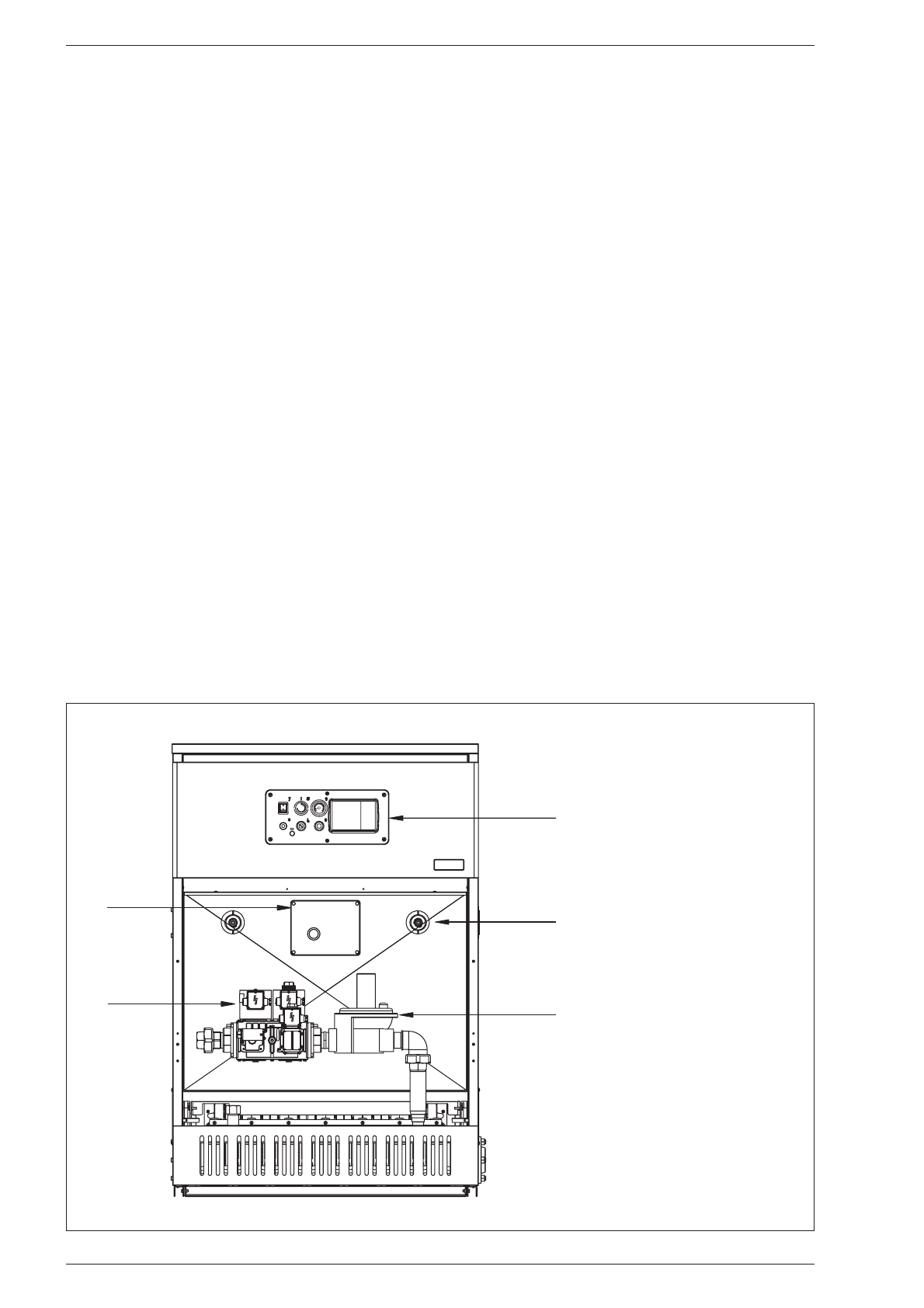

Чертеж 2
ПЕРЕЧЕНЬ
1
Электрощит
2 Газовый клапан
3 Регулятор
давления
4 Кожух для размещения
термометра
5 Пульт
управления
1.5
ВНУТРЕННИЙ ВИД ПЕРЕДНЕЙ ЧАСТИ КОТЛА
