– être animée d'une progression verticale

et être exempte de tout étranglement
sur l’entièreté de sa longueur;

– être isolée de manière appropriée, pour

éviter des phénomènes de condensation
ou de refroidissement des fumées, en
par ticulier si la chaudière est placée à
l'extérieur de l'édifice ou dans des locaux
non chauffés;

– elle doit être placée à une distance appro-

priée, par le recour s à l’aménagement
d’un espace vide ou à des produits d'isola-
tion appropriés, de tout matériau combu-
stible ou pouvant facilement s'enflammer;

– elle doit avoir en dessous de l'embouchu-

r e du pr emier canal des fumées une
chambre de récolte des matériaux soli-
des et des condensations éventuelles,
présentant une hauteur équivalant à au
moins 500 mm. L'accès à cette cham-
bre doit être possible par le biais d'une
ouverture munie d'une trappe métallique
de fermeture, étanche à l'air;

– elle doit présenter une section interne

de forme circulaire, carrée ou rectangu-
laire: dans ce dernier cas, les angles doi-
vent être arrondis avec un rayon qui ne
doit pas être inférieur à 20 millimètres;
on admet cependant également des sec-
tions qui sont équivalentes du point de
vue hydraulique;

– être équipée en son sommet d'un faîte,

d o n t   l ' e m b o u c h u r e   d o i t   s e   t r o u v e r   e n
dehors de ce que l'on qualifie de zones de
reflux, afin d'éviter la formation de contre-
pressions qui entravent la bonne évacua-
tion dans l'atmosphère des produits de la
combus tion. Il es t donc nécessair e de
r espect er les haut eur s minimums qui

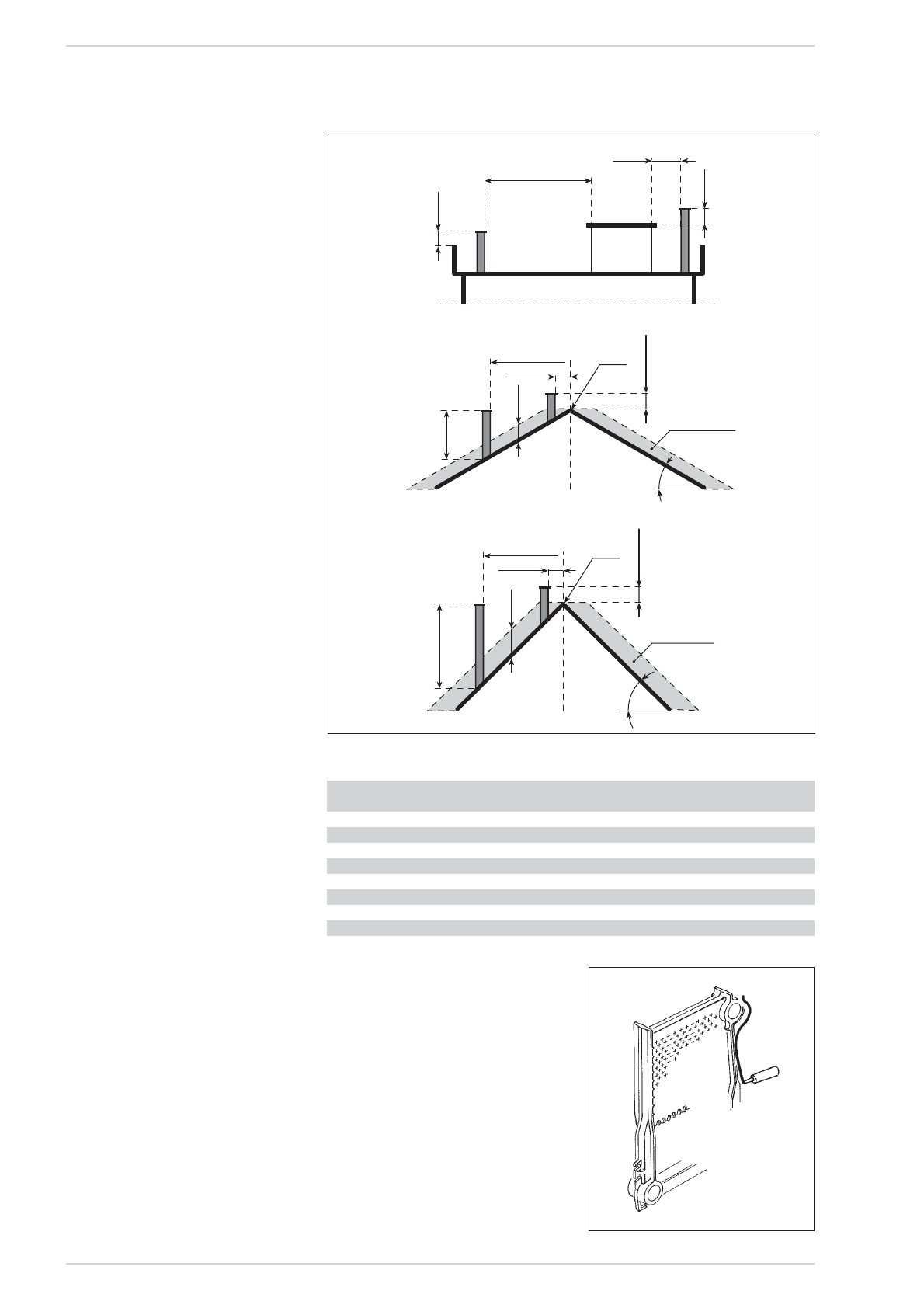

sont mentionnées dans la figure 4;

– être exempte de tout moyen mécanique

d'aspiration placé au sommet du conduit;

– dans une cheminée qui passe à l'int é-

rieur ou qui es t adossée à des locaux
servant d'habitation ne doit exister aucu-
ne surpression.

2.5.1

Dimensions que doit
présenter le conduit
de la cheminée

L’attribution de dimensions correctes à la
cheminée représente une condition essen-
t i e l l e   p o u r   l e   b o n   f o n c t i o n n e m e n t   d e   l a
chaudière. Pour parvenir à calculer la sec-
tion utile de la cheminée, il est nécessaire
de se conf or mer à la nor me UNI 9615,
décembre 1990. Les principaux facteurs
qui doivent être pris en considération pour
le calcul de la section sont: le débit thermi-
que de la chaudière, le type de combustible,
la valeur en pourcentage du CO

2

, le débit

en masse des fumées à la charge nomina-
le, la température des fumées, le caractère
rugueux des parois internes, l'effet de gra-
vité sur la pression de tirage qui devra tenir
compte de la température extérieure et de
l’altitude.

Le Tableau 1

contient les paramè-

tres spécifiques relatifs à la chaudière de la
série

“RS Mk II”

.

2.6

CORPS DE CHAUFFE
DE LA CHAUDIERE

L e   c o r p s   d e   c h a u f f e   e n   f o n t e   e s t   l i v r é
monté de série; dans le cas où il existerait
des difficultés pour accéder au local de la
chaudière, on est en mesure de procéder à
des livraisons par éléments décomposés.
P o u r   p r o c é d e r   a u   m o n t a g e ,   s u i v r e   l e s
instructions qui figurent ci-dessous:
– Préparer les éléments en nettoyant les

logements des manchons coniques avec
un diluant.

– E t e n d r e   l e   c o r d o n   d e   m a s t i c   d a n s   l a

gorge prévue pour assurer l'étanchéité
des fumées (figure 5).

– Préparer un des deux éléments intermé-

7

Tetto piano

0,50 m

0,50 m

Volume
tecnico

> 5 m

≤

 5 m

Colmo

> 1,50 m

≤

 1,50 m

Zona di reflusso

1

,50 m

2 m min.

0,50 m

oltr

e il colmo

45

°

Tetto a 45

°

Colmo

> 1,30 m

≤

 1,30 m

Zona di reflusso

0,80 m

1

,20 m min.

0,50 m

oltr

e il colmo

30

°

Tetto a 30

°

Fig. 4

TABLEAU 1

Débit thermique

Température fumées

Débit fumées

kW

°C

g/s

RS 129 Mk II

145,1

154

109,4

RS 151 Mk II

169,2

170

111,7

RS 172 Mk II

193,2

173

118,6

RS 194 Mk II

217,1

153

160,8

RS 215 Mk II

240,9

160

164,2

RS 237 Mk II

264,7

143

206,9

RS 258 Mk II

288,4

148

213,6

RS 279 Mk II

312,0

154

212,5

Toiture plate

Toiture à 30°

Toiture à 45°

Fig. 5
