4-13
Español
2

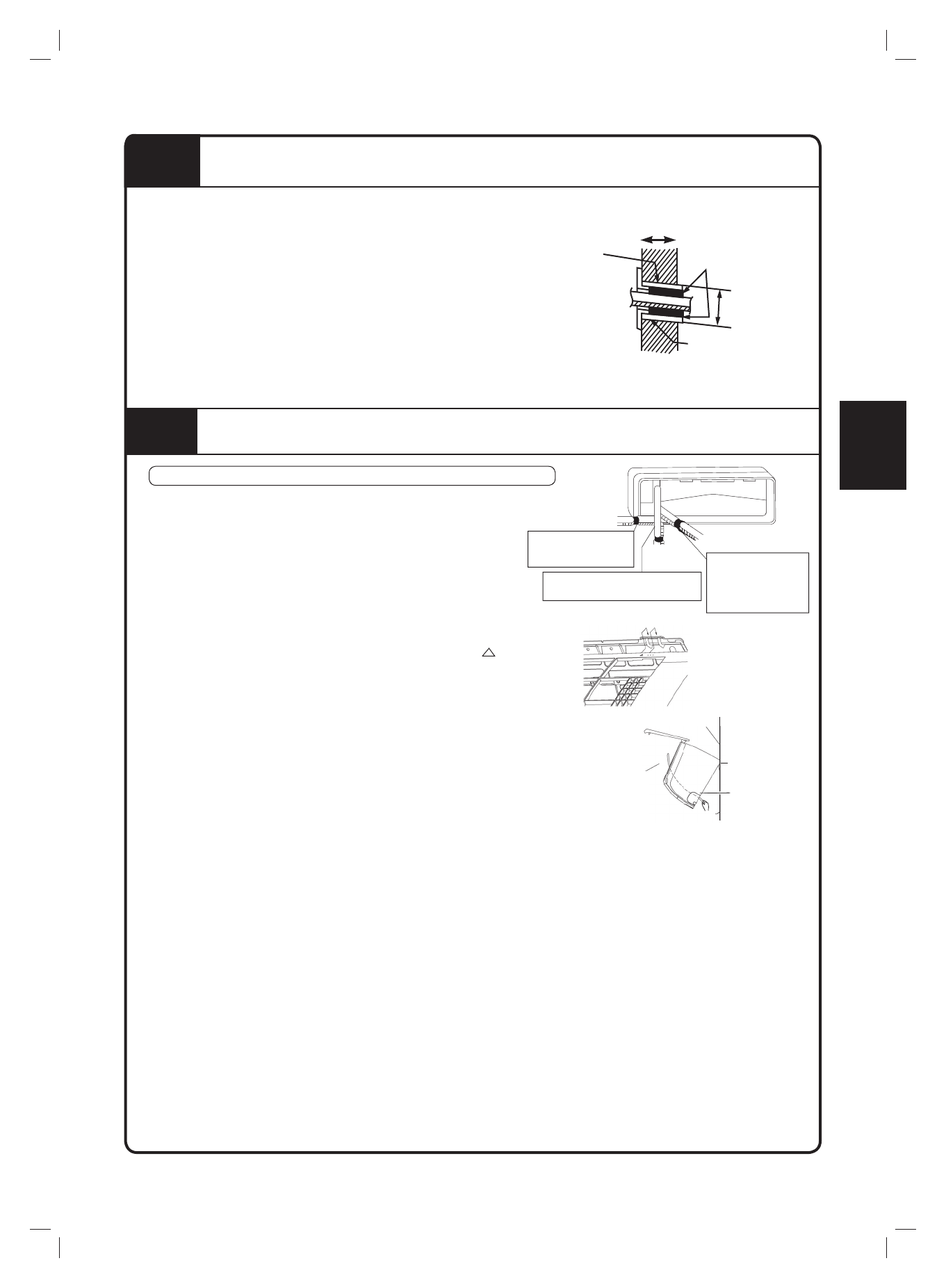

PERFORACIÓN DE UN AGUJERO EN LA PARED E INSTALACIÓN DE
UN TUBO DE PARED EMPOTRADO
• Para las paredes que tienen un marco metálico o una tabla metálica, asegúrese de usar una tubería empotrada en la
pared y una cubierta de pared en el ori
fi
cio de alimentación para evitar un posible calentamiento, descarga eléctrica o
incendio.
• Asegúrese de calafatear los huecos alrededor de las tuberías
con material de calafateo para evitar fugas de agua.
1) Perfore un ori
fi
cio de paso de 65mm en la pared
para que tenga una pendiente descendente hacia el
exterior.
2) Inserte un tubo de pared en el agujero.
3) Inserte una cubierta de pared en el tubo de la pared.
4) Después de completar la tubería de refrigerante, el
cableado y la tubería de drenaje, selle con la masilla.
Tubo empotrado en
la pared (Obtención
local)
Calafateo (masilla)
(Obtención local)
Interior
Exterior
Tubo empotrado en la
pared (Obtención local)
Ø 65
Cobertura el agujero
de la pared
(Obtención local)
3
INSTALACIÓN DE LA UNIDAD EN INTEIROR
Tubería lateral derecha, trasera derecha o inferior derecha
1) Conecte la manguera de drenaje a la parte inferior de los tubos de
refrigerante con cinta adhesiva de vinilo.
2) Envuelva los tubos de refrigerante y la manguera de drenaje junto
con la cinta de aislamiento
.
3) Pase la manguera de drenaje y los tubos de refrigerante a través
del ori
fi
cio de la pared, luego coloque la unidad interior en los
ganchos de la placa de montaje
utilizando las marcas en la
parte superior de la unidad interior como guía.
4) Abra el panel frontal, luego abra la tapa de servicio. (Consulte los
consejos de instalación).
5) Pase el cable entre unidades desde la unidad exterior a través del
ori
fi
cio de la pared de alimentación y luego a través de la parte
posterior de la unidad interior. Tire de ellos a través de la parte
frontal. Doble hacia arriba los extremos de los cables para facilitar
el trabajo por adelantado. (Si se deben pelar primero los extremos
de los cables entre unidades, junte los extremos de los cables con
cinta adhesiva).
6) Presione el marco inferior de la unidad interior con ambas
manos para colocarla en los ganchos de la placa de montaje
.
Asegúrese de que los cables no se enganchen en el borde de la
unidad interior.
Tubería posterior derecha
Placa de montaje
Placa de
montaje
Cuelgue aquí el gancho de la unidad interior.
Cableado
entre
unidades
Guía del cable
Al pelar los extremos
de los cables
entre unidades por
adelantado, junte
los extremos de los
cables con la cinta
aislante
.
Tubería derecha
Tubería inferior
derecha
Enlace la tubería
de refrigerante y la
manguera de drenaje
junto con la cinta de
aislamiento
.
Saque de aquí la tapa del ori
fi
cio del
tubo para la tubería derecha inferior
Saque de aquí la tapa
del ori
fi
cio del tubo
para la tubería derecha
