RECOMMANDATION D
’
INSTALLATION À L
’
INTÉRIEUR
1
INSTALLATION DE LA PLAQUE DE MONTAGE
• La plaque de montage doit être installée sur un mur pouvant supporter le poids de l’unité intérieure.
1) Fixer provisoirement la plaque de montage sur le mur, s’assurer que le panneau est totalement plan et marquer les
points à percer sur le mur.
2) Fixer la plaque de montage sur le mur à l’aide des vis.

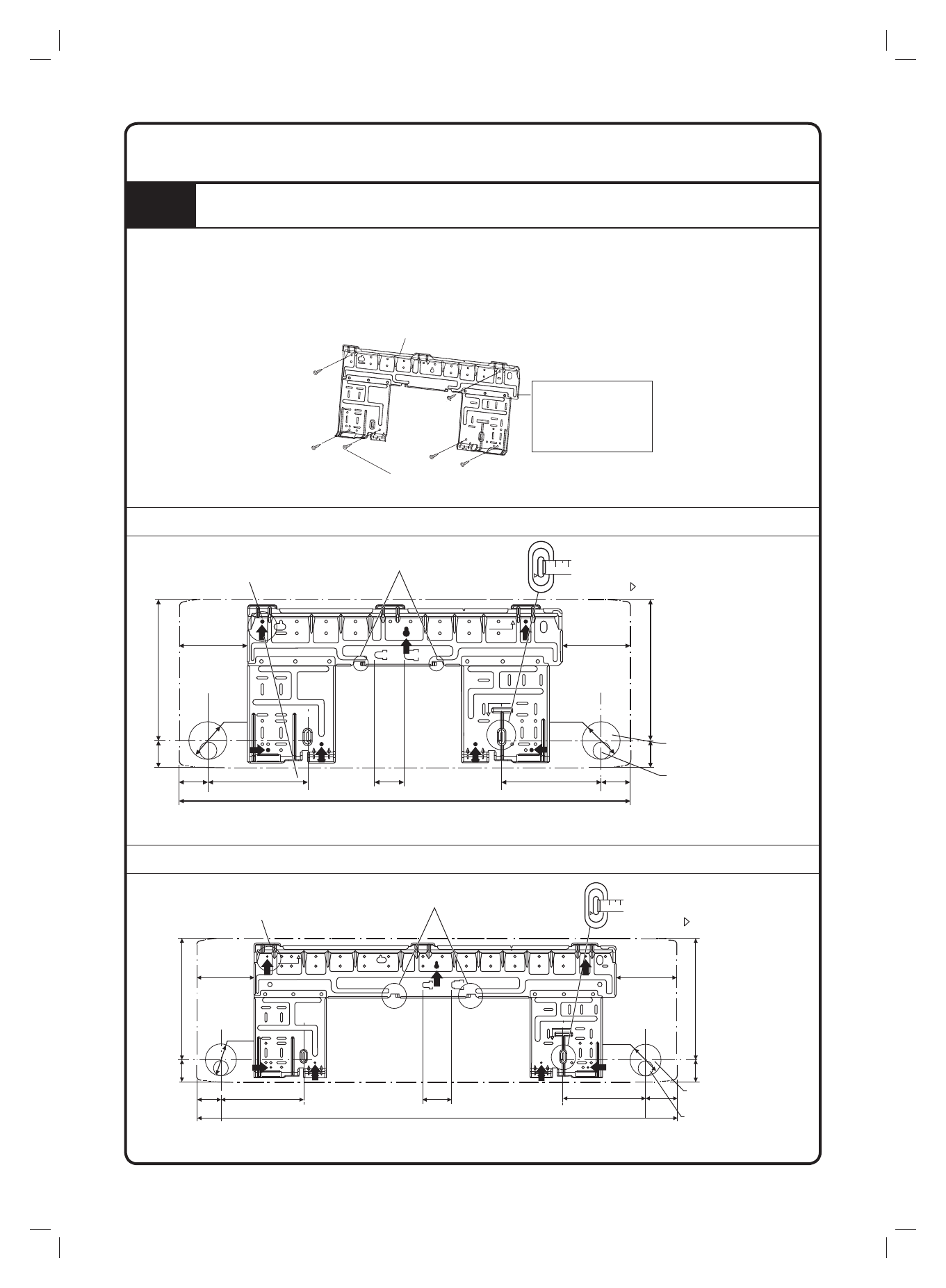

Points de maintien et dimensions recommandés pour la plaque de montage
Vis de
fi
xation de la
plaque de montage
La plaque de montage
doit être installée
sur un mur pouvant
supporter le poids de
l’unité intérieure.
Plaque de montaage
UNITÉ INTÉRIEURE ATXC20/25/35/50
©
Z
116.5
241.6
46.4
770
170
0
5
5
.
9
4
49.5
170
46
.4
241.6
117
Ø 65
Ø 65
Points de
fi
xation de la plaque de
montage recommandés
(7 points en tout)
Placer un niveleur sur
ces onglets.
Utiliser un mètre
comme indiqué.
Positionner l’extrémité
du mètre à
Trou percé dans le mur à
Ø
65mm
Position du tuyau
d’évacuation
unité : mm
Toutes les dimensions sont données en mm
UNITÉ INTÉRIEURE ATXC60/71
©
Z
251.6
45.4
170
60
990
49.5
117
Ø 65
126.5
251.6
45.4
65.5
170
Ø 65
Points de
fi
xation de la plaque de
montage recommandés
(7 points en tout)
Placer un niveleur sur
ces onglets.
Utiliser un mètre
comme indiqué.
Positionner l’extrémité
du mètre à
Trou percé dans le mur à
Ø
65mm
Position du tuyau
d’évacuation
unité : mm
Toutes les dimensions sont données en mm
