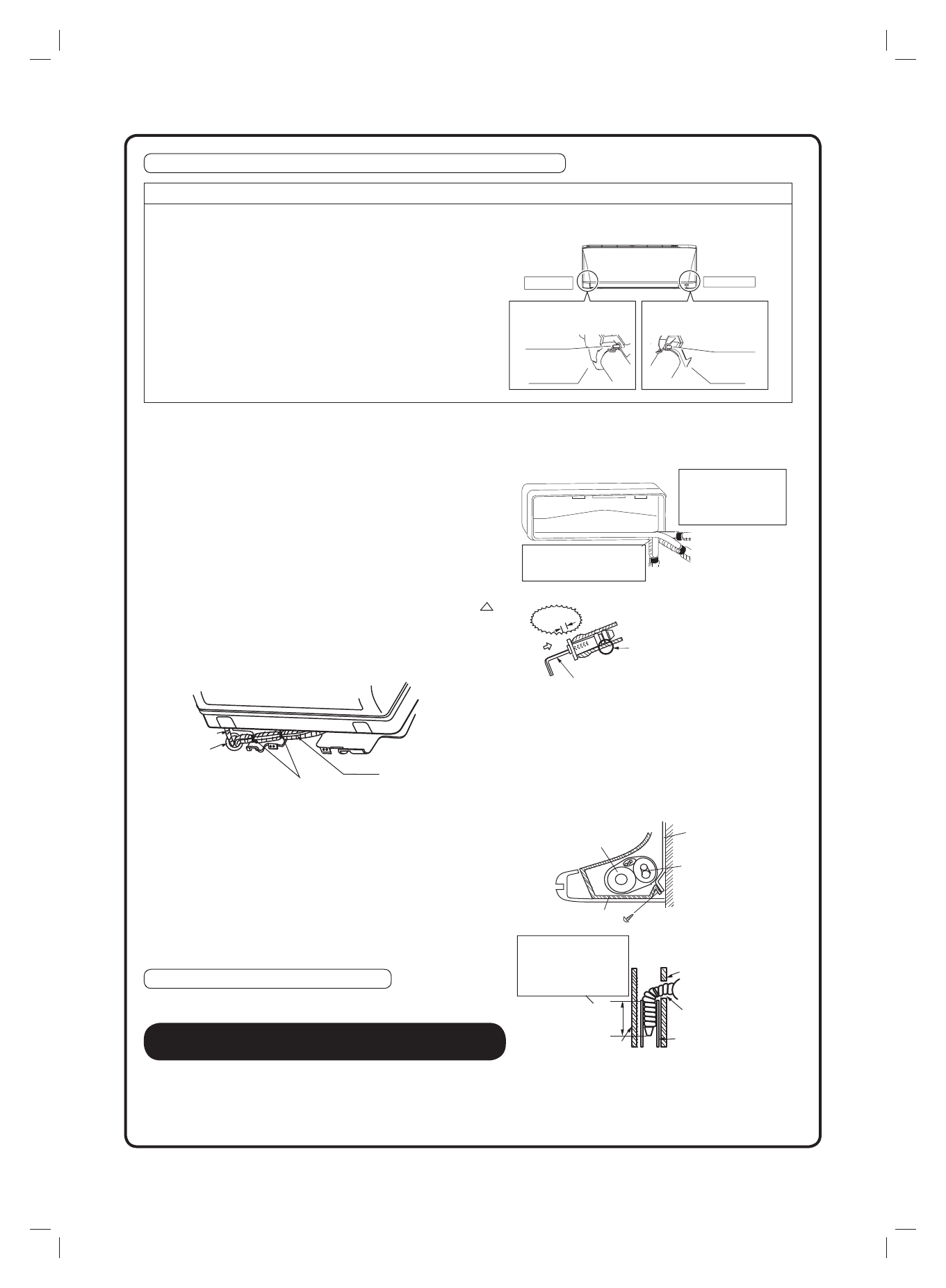

2-14
Tubazioni lato sinistro, posteriore sinistro o inferiore sinistro.
Come sostituire il tappo di scarico e il tubo di scarico
• Metodo di rimozione
1) Ruotare per scollegare il fermaglio per il
fi
lo dal
gancio posto sulla destra e rimuovere il tubo di
scarico.
2) Rimuovere il tappo di scarico sul lato sinistro e
collegarlo al lato destro.
3) Inserire il tubo di scarico e stringere ruotando il
fermaglio per il
fi
lo per agganciarlo.
Dimenticare di stringere questo può causare
perdite d’acqua.
Posizione di montaggio del tubo di scarico
Il tubo
fl
essibile di scarico è sul retro dell’unità.
Fermaglio
per
fi
lo
Lato sinistro
Lato destro
Lato anteriore dell’unità
Attacco sul lato sinistro
Attacco sul lato destro
(impostazione di fabbrica)
Tubo di scarico
Tubo di scarico
Fermaglio
per
fi
lo
1) Fissare il tubo
fl
essibile di scarico alla parte inferiore delle
tubazioni del refrigerante con nastro isolante.
2) Essere sicuri di collegare il tubo di scarico alla porta di scarico
al posto di un tappo di scarico.
3) Dare forma al tubo del refrigerante lungo il percorso del tubo
marcando sulla piastra di montaggio.
4) Passare il tubo
fl
essibile di scarico e le tubazioni del refrigerante
attraverso il foro nel muro, quindi installare l’unità interna sui
ganci della piastra di montaggio utilizzando i contrassegni
nella parte superiore dell’unità interna come guida.
5) Tirare il cablaggio che unisce le unità.
6) Collegare la tubazione che unisce le unità.
7) Avvolgere i tubi del refrigerante e il tubo di scarico con nastro
isolante
come nella
fi
gura a destra.
8) Fare molta attenzione durante queste attività in modo che i
fi
li
di interconnessione non vengano danneggiati dall’unità interna,
premere il bordo inferiore dell’unità interna con entrambe le mani
fi
no a posizionarla tenuta dai ganci di montaggio della piastra.
Fissare l’unità interna alla piastra di montaggio con le viti
(M4 × 12L)
.
Tubazioni incorporate nella parete.
Seguire le istruzioni fornite qui.
Tubazioni lato sinistro, posteriore sinistro o
inferiore sinistro
1) Inserire il tubo di scarico a questa profondità in modo che possa
essere tirato fuori dal tubo di scarico.
Tubo di scarico
Stuccare questo
foro con mastice
o materiale di
calafataggio.
Legare con
nastro in plastica
Piastra di montaggio
Avvolgere nastro
isolante intorno alla
parte piegata del
tubo del refrigerante.
Sovrapporre almeno
metà della larghezza del
nastro
ad ogni giro.
Non applicare olio
lubri
fi
cante (olio refrigerante
per macchine) durante
l’inserimento. L’applicazione
può causare deterioramento
e perdite allo scarico della
spina.
Tubazione laterale
sinistra
Rimuovere la
copertura della porta
del tubo qui per la
tubazione sinistra.
Rimuovere la copertura della
porta del tubo qui per la tubazione
inferiore sinistra.
Tubazione posteriore
sinistra
Tubazione inferiore sinistra
●
Come installare il tappo di scarico
Inserire una
chiave esagonale
(4mm)
Nessuna
distanza
Tubo di scarico
Tubo di scarico
Parete esterna
50mm
o più
Tubo di scarico in
vinil cloruro
(VP-30)
Parete interna
Inserire il tubo
fl
essibile
di scarico a questa
profondità in modo che
possa essere estratto
dal tubo di scarico.
Tubi del
refrigerante
M4 × 12L (2 punti)
Piastra di montaggio
Telaio inferiore
