2-11
Italiano

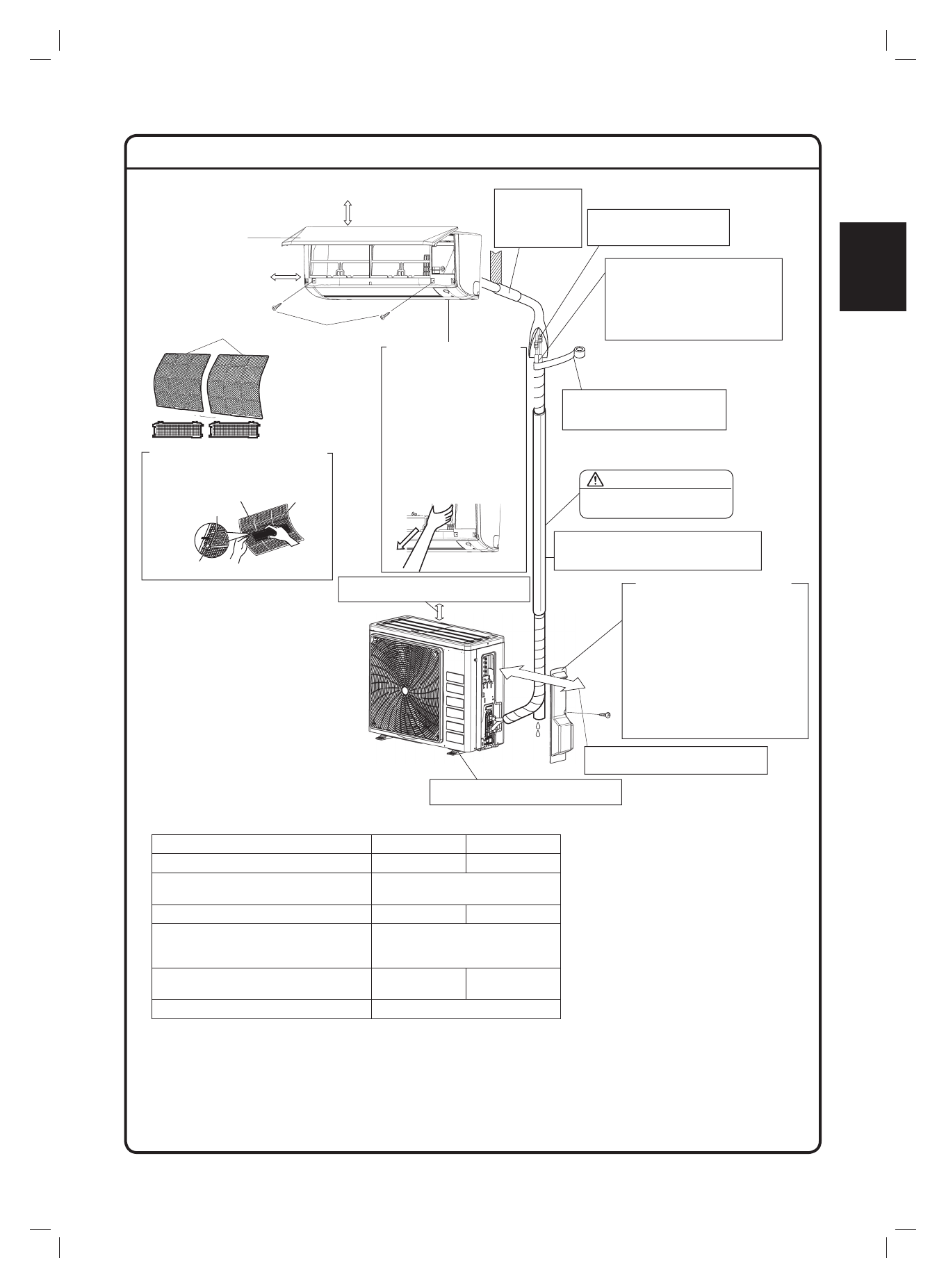

DISEGNI DI INSTALLAZIONE UNITÀ INTERNA/ESTERNA
55mm o più dal sof
fi
tto
Sigillare con
mastice la distanza
del foro del tubo
con stucco.
Il collegamento della
svasatura deve essere
installato all’esterno
Tagliare il tubo di isolamento
termico a una lunghezza
appropriata e avvolgerlo con
nastro adesivo, assicurandosi
che nessuna distanza sia lasciata
nella linea di taglio del tubo di
isolamento.
Avvolgere il tubo di isolamento
con nastro di
fi
nitura dal basso
verso l’alto.
Le tubazioni del refrigerante devono
essere protetti da danni
fi
sici. Installare
una copertura in plastica o equivalente.
ATTENZIONE
Impostare la lunghezza delle
tubazioni da 3m a 30m
Lasciare uno spazio per le tubazioni
e la manutenzione elettrica.
Dove c’è pericolo di caduta dell’unità,
utilizzare piedini imbullonati.
Lasciare 300mm di spazio di lavoro al
di sotto della super
fi
cie del sof
fi
tto.
Filtri dell’aria
Pannello anteriore
Filtri dell’aria
Porta
fi
ltri
Scheda
Filtro deodorante in
apatite di titanio
Filtro deodorante in apatite di titanio (2)
Viti
(M4 x 12L)
50mm o più dalle pareti
(su entrambi i lati)
Come rimuovere il carter della
valvola di arresto.
• Rimuovere la vite della copertura
della valvola di arresto.
• Far scorrere il coperchio verso
il basso per rimuoverlo.
Come
fi
ssare il carter della valvola
di arresto.
• Inserire la parte superiore del
carter della valvola di arresto
dell’unità esterna da installare.
• Serrare le viti.
Arrestare il carter della valvola
Il coperchio di manutenzione
è rimovibile
Metodo di apertura
1) Rimuovere le viti
del coperchio di
manutenzione
2) Estrarre il coperchio
di manutenzione
diagonalmente verso il
basso in direzione della
freccia.
3) Tirare verso il basso.
Coperchio di manutenzione
ARXC20/25/35
ARXC50/60/71
Max. lunghezza delle tubazioni consentita
20m
30m
Min. lunghezza delle tubazioni
consentita**
3m
Max. altezza delle tubazioni consentita
15m
20m
Refrigerante aggiuntivo richiesto per
tubo del refrigerante che supera 7.5m di
lunghezza*
17g/m
Tubo del gas
3/8 pollici
(9.52mm)
1/2 pollici
(12.7mm)
Tubo del liquido
1/4 pollici (6.4mm)
* Assicurarsi di aggiungere la giusta quantità di refrigerante aggiuntivo.
In caso contrario si potrebbero ridurre le prestazioni.
** La lunghezza del tubo più corta suggerita è 10 piedi (3m), al
fi
ne di evitare il rumore e la vibrazione provenienti dall’unità esterna.
(Rumori e vibrazioni meccanici possono veri
fi
carsi a seconda di come l’unità è installata e dell’ambiente in cui è usata).
500mm dalle pareti
