9-11
Dutch

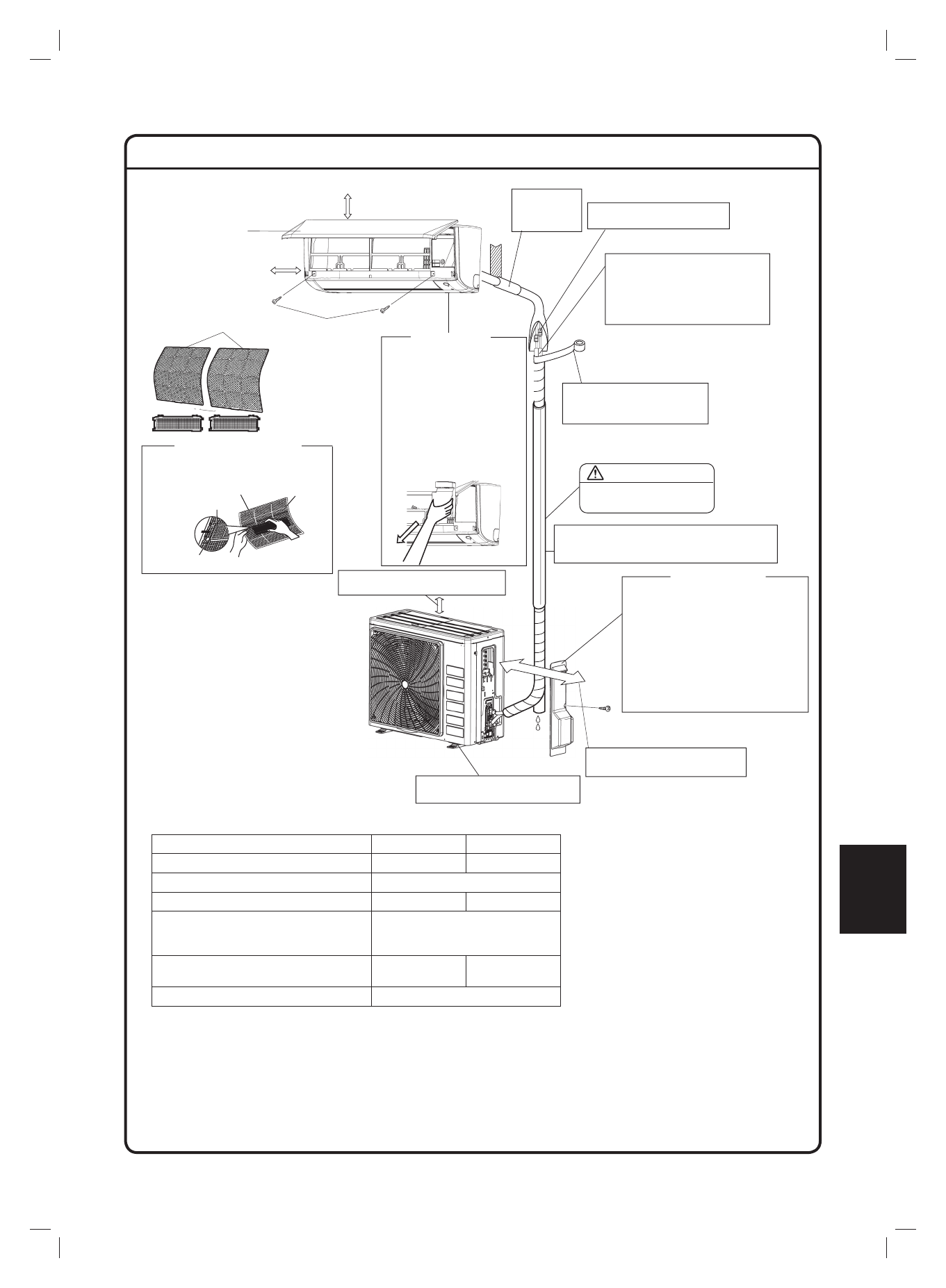

BINNEN-/BUITENUNIT INSTALLATIETEKENINGEN
500mm from w
all
Het servicedeksel is
verwijderbaar
Openingsmethode
1) Verwijder de
schroeven van het
servicedeksel
2) Trek het servicedeksel
diagonaal naar de
beneden in de richting
van de pijl.
3) Trek naar beneden.
55mm of meer vanaf het plafond
Maak het
buisgat dicht
met plamuur.
De
fl
are-verbinding moet
buiten worden geïnstalleerd
Snijd de thermische isolatiebuis
op een geschikte lengte en
omwikkel met tape, waardoor
u ervoor zorgt dat er geen
opening wordt achtergelaten in
de snijlijn van de isolatiebuis.
Omwikkel de isolatiebuis
van onder tot boven met de
afwerkingstape
Koelmiddelleidingen moeten worden
beschermd tegen fysieke schade. Installeer
een kunststof bedekking of equivalent.
VOORZICHTIG
Stel de buislengte van
3m tot 30m
Laat ruimte over voor buizen
en elektrisch onderhoud.
Gebruik voetbouten wanneer er
gevaar bestaat dat de unit valt.
Laat 300mm aan werkruimte vrij
onder het plafondoppervlak.
Lucht
fi
lters
Voorpaneel
Lucht
fi
lters
Filterframe
Tab
Titaniumapatiet
geur
fi
lter
Titaniumapatiet geur
fi
lter (2)
Schroeven
(M4 x 12L)
50mm of meer vanaf
muren (aan beide kanten)
Het verwijderen van het kleppendeksel.
• Verwijder de schroeven van het
kleppendeksel.
• Schuif het deksel naar beneden
om deze te verwijderen.
Het vastmaken van het kleppendeksel.
• Breng het bovenste deel
van het kleppendeksel in de
buitenunit om te installeren.
• Draai de schroeven aan.
Kleppendeksel
Servicedeksel
500mm vanaf muren
ARXC20/25/35
ARXC50/60/71
Max. toegestane buislengte
20m
30m
Min. toegestane buislengte**
3m
Max. toegestane buishoogte
15m
20m
Extra koelmiddel vereist voor
koelmiddelleidingen die langer zijn dan
7,5m*
17g/m
Gasleiding
3/8 inch
(9,52mm)
1/2 inch
(12,7mm)
Vloeisto
fl
eiding
1/4 inch (6,4mm)
* Zorg ervoor dat u de juist hoeveelheid extra koelmiddel toevoegt.
Dit niet doen kan resulteren in verminderde prestatie.
** De aanbevolen kortste leidinglengte is 10 ft (3m) om lawaai en vibratie van de buitenunit te voorkomen.
(Mechanisch lawaai en vibratie kan optreden afhankelijk van hoe de unit is geïnstalleerd en de omgeving waarin het wordt gebruikt.)
