9-17
Dutch

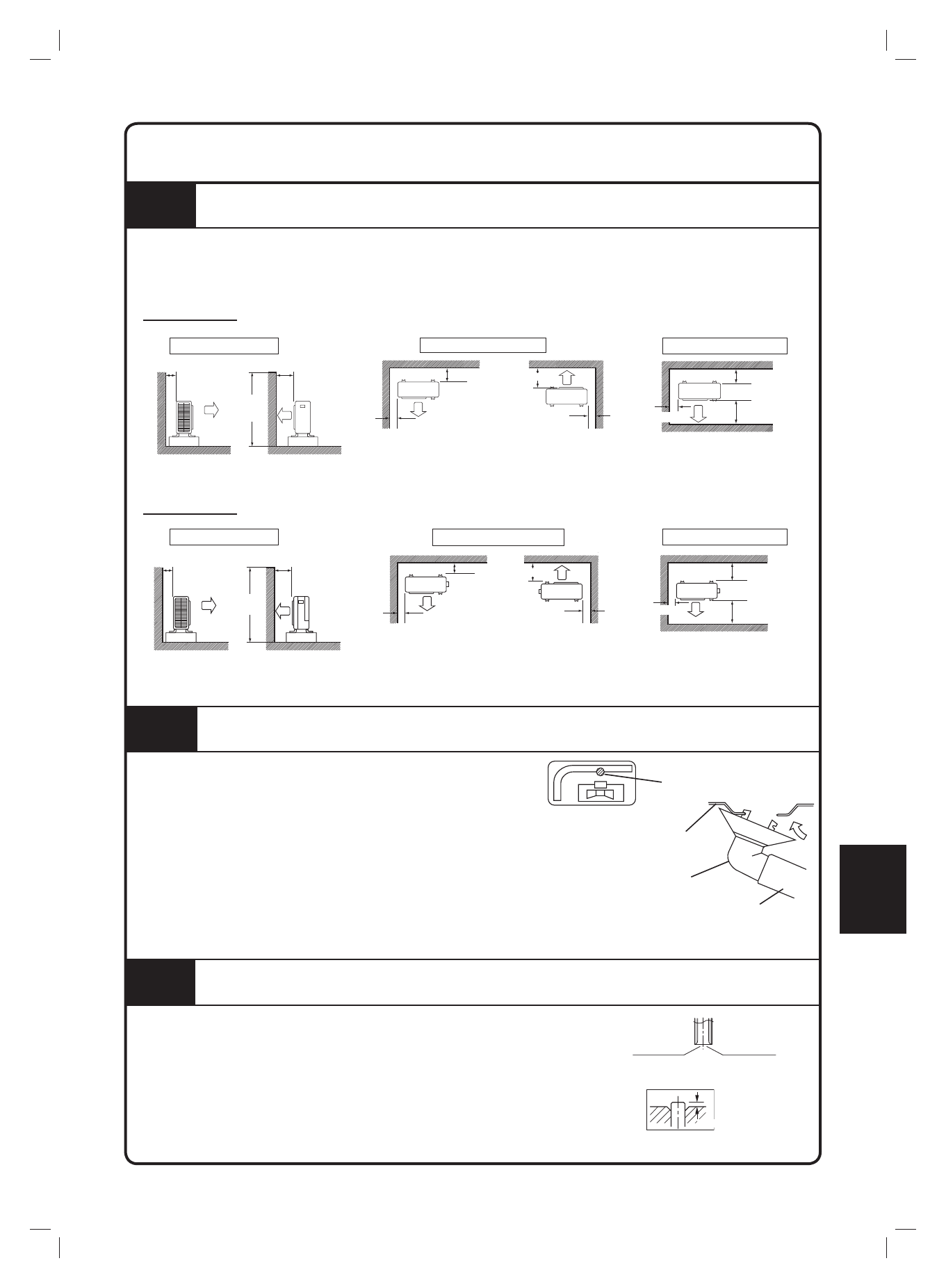

INSTALLATIERICHTLIJN VOOR BUITEN
1
INSTALLEREN VAN DE BUITENUNIT
• Wanneer er zich een muur of ander obstakel bevindt in het pad van de inlaat of uitlaat luchtstroom van de unit,
volg dan de installatierichtlijnen hieronder.
• Voor elk van de onderstaande installatiepatronen moet de muurhoogte van de uitlaatzijde 1200mm of minder zijn.
2
AFVOERWERK
Afvoerwerk.
(Enkel warmtepompunit)
1) Gebruik een afvoeraansluiting voor afvoeren.
2) Wanneer de afvoerpoort wordt bedekt door een montagebasis
of vloeroppervlak, plaats dan extra voetbasissen van ten minste
30mm (1-3/16") in hoogte onder de voet van de buitenunit.
3) In koude gebieden mag u geen afvoerslang gebruiken voor de
buitenunit.
(Anders kan afvoerwater bevriezen, waardoor de verwarmingsprestaties
verminderen.)
Muur aan één kant
Wall facing one side
Muur aan twee kanten
Muur aan twee kanten
Muur aan drie kanten
Muur aan drie kanten
Meer dan 50
Meer dan 100
Meer
dan 50
Meer
dan 50
Meer
dan 50
Meer
dan 50
Meer dan
50
Meer dan
50
Meer dan 100
Meer dan 350
Meer dan
100
Meer
dan 100
Meer dan
150
Meer dan
350
Meer dan 150
Meer dan 100
Meer dan 300
Meer dan 350
Zijkant
Zijkant
Rechts
Rechts
Rechts
Rechts
1200
of dan
1200
of dan
ARXC20/25/35
ARXC50/60/71
Gat afvoerwater
Onderkant frame
Afvoeraansluiting
Slang (in de winkel verkrijgbaar,
binnendia. 5/8"(16mm))
1) Snijd de buiseinde met een buizensnijder.
2) Verwijder oneffenheden met het snijoppervlak naar benen zodat de stukjes
niet in de buis komen.
3) Stop de moer op de buis.
4) Fakkel de buis
5) Controleer of het affakkelen juist is gedaan.
3
AFFAKKELEN VAN DE BUISEINDE
(Snijd precies op
de juiste hoeken.)
Branden
Stel precies op de positie die hieronder wordt getoond.
Verwijder
oneffenheden.
Droog
A
