9-14

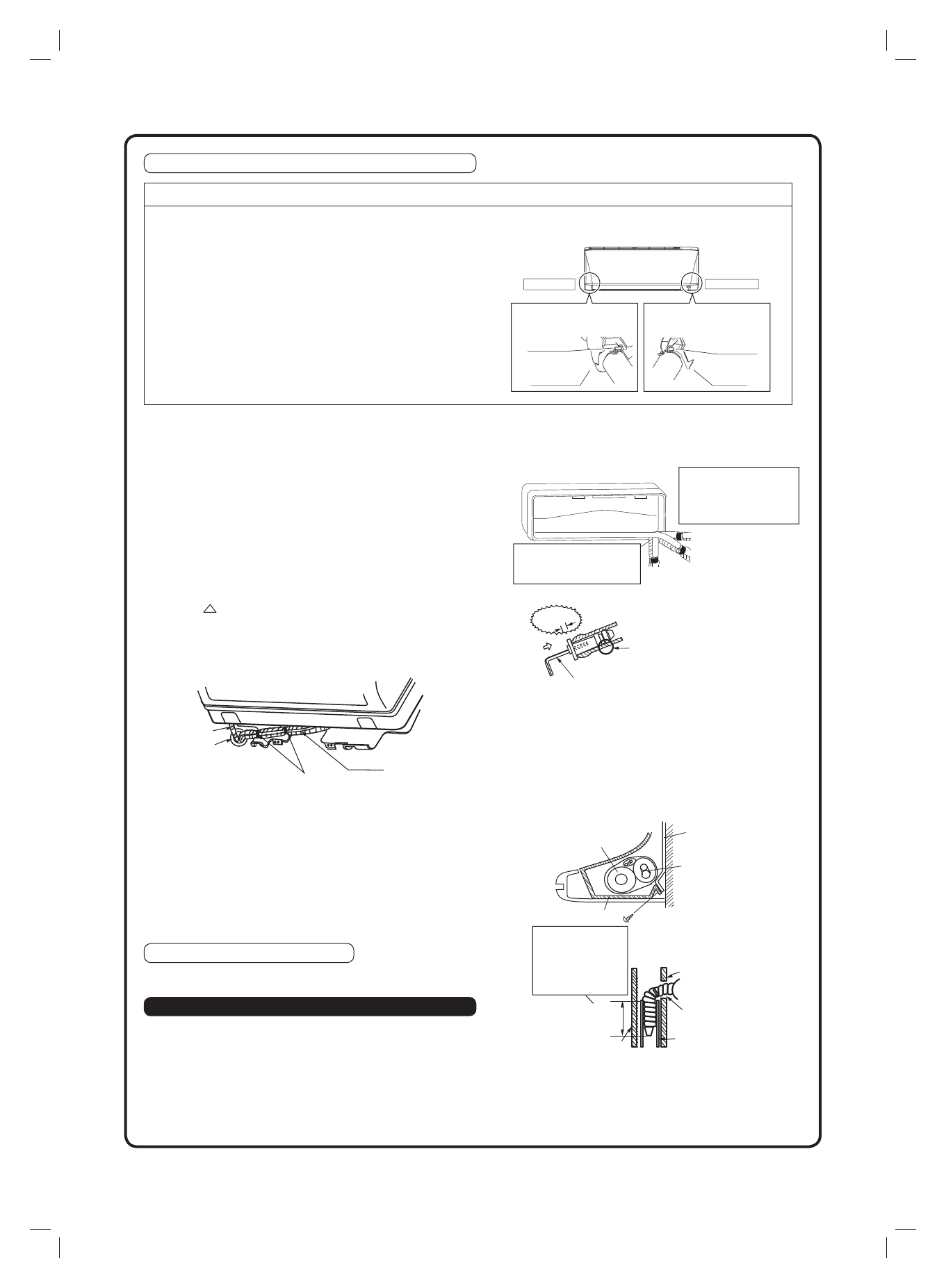

Leidingen linkerkant, linksachter of linksonder.
Het vervangen van de aftapplug en afvoerslang
• Verwijdermethode
1) Draai om de kabelclip los te maken van de haak
rechts en de afvoerslang te verwijderen.
2) Verwijder de aftapplug aan de linkerkant en maak
deze vast aan de rechterkant.
3) Breng de afvoerslang in en draai vast door de
kabelclip naar de haak te draaien.
Het vergeten van het vastdraaien kan
waterlekkages veroorzaken.
Afvoerslang vastmaakpositie
De afvoerslang bevindt zich aan de achterkant van de unit.
Kabelclip
Linkerkant
Rechterkant
Voorzijde van de unit
Vastmaken aan de linkerkant
Vastmaken aan de rechterkant
(fabrieksstandaard)
Afvoerslang
Afvoerslang
Kabelclip
1) Maak de afvoerslang vast aan de onderkant van de
koelmiddelleidingen met klevende vinyltape.
2) Zorg ervoor dat u de afvoerslang vastmaakt aan de
afvoerpoort in plaats van een aftapplug.
3) Vorm de koelmiddelleiding langs de leidingpadmarkering op
de montageplaat.
4) Stop de afvoerslang en koelmiddelleidingen in het muurgat,
plaats de binnenunit vervolgens op de montageplaathaken
door de markeringen aan de bovenkant van de binnenunit
te gebruiken als richtlijn.
5) Trek de inter-unit bekabeling in.
6) Sluit de inter-unit leidingen aan.
7) Omwikkel de koelmiddelleidingen en afvoerslang samen met
-isolatietape zoals in de rechter
fi
guur.
8) Wees extra voorzichtig hierbij zodat de verbindingskabels niet
beschadigd raken door de binnenunit, druk aan de onderkant
van de binnenunit met beide handen totdat deze stevig vastzit
door de montageplaathaken. Maak de binnenunit vast aan de
montageplaat met de schroeven (M4 × 12L)
.
Muurgeïntegreerde leidingen.
Volg de gegeven instructies op
Leidingen linkerkant, linksachter of linksonder
1) Breng de afvoerslang tot deze diepte in zodat deze niet uit
de afvoerleiding wordt getrokken.
Afvoerslang
Maak dit gat dicht
met plamuur of
afdichtmiddel.
Bindt samen met
plastic tape.
Montageplaat
Wikkel isolatietape rond
het gebogen deel van
de koelmiddelleiding.
Overlap ten minste de
helft van de breedte van
tape
bij elke bocht.
Breng geen smeerolie
(koelmiddel machine-olie)
aan tijdens het inbrengen.
Dit wel aanbrengen
veroorzaakt verslechtering en
afvoerlekkage van de plug.
Leidingen aan de
linkerkant
Verwijder de
leidingpoortafdekking
hier voor leidingen aan
de linkerkant.
Verwijder de
leidingpoortafdekking hier
voor leidingen linksonder.
Leidingen linksachter
Leidingen linksonder
●
Het plaatsen van een aftapplug
Breng een
inbussleutel in
(4mm)
Geen gat
Afvoerslang
Afvoerslang
Buitenmuur
50mm
of meer
Vinyl chloride
afvoerleiding
(VP-30)
Binnenmuur
Breng een
afvoerslang in tot
deze diepte zodat
deze niet uit de
afvoerleiding wordt
getrokken.
Koelmiddelleidingen
M4 × 12L (2 punt)
Montageplaat
Onderkant frame
