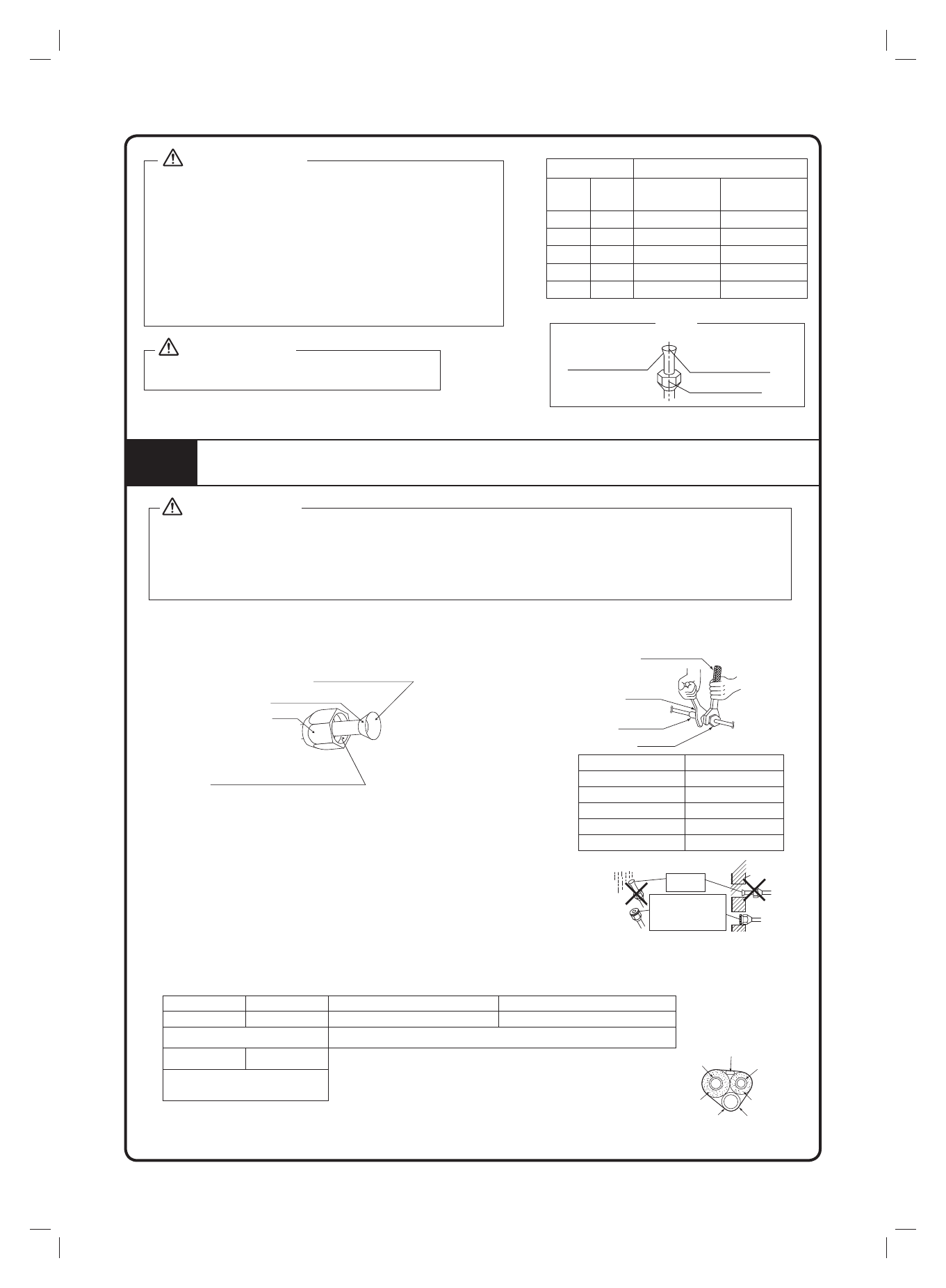

5-18

•  Ne pas utiliser d’huile minérale sur la partie évasée.
•  Empêcher l’huile minérale de pénétrer dans le système car cela

réduirait la durée de vie des unités.

•  Ne jamais utiliser de tuyaux ayant été utilisés pour des installations

précédentes.

•  Utiliser uniquement les pièces livrées avec l’unité.
•  Ne jamais installer de séchoir sur cette unité R32 a

fi

n de garantir

sa durée de vie.

•  Le matériau de séchage pourrait se dissoudre et endommager le

système.

•  Un évasement incomplet pourrait entraîner une fuite de gaz

réfrigérant.

 AVERTISSEMENT

Ne pas réutiliser de raccords ayant déjà été utilisés une
fois.

 MISE EN GARDE

4

RACCORDEMENTS DES TUYAUTERIES

1) Utiliser l’écrou évasé

fi

xé à l’unité principale. (Pour éviter que l’écrou évasé casse à cause de son vieillissement.)

2) Pour empêcher une fuite de gaz, appliquer de l’huile de réfrigération uniquement sur la surface interne de l’évasement.

(Utiliser de l’huile de réfrigération uniquement pour l’unité R32.)

3) Utiliser des clés dynamométriques lors du serrage des écrous évasés pour éviter d’endommager les écrous évasés et éviter

une fuite de gaz..

 MISE EN GARDE

 Aligner le centre des deux évasements et serrer les écrous évasés de 3 ou 4 tours à la main. Puis les serrer
complètement à l’aide des clés dynamométriques.

1. Mises en garde sur la manipulation des tuyaux

1) Protéger l’extrémité ouverte du tuyau contre la poussière et l’humidité.
2) Tous les coudes des tuyaux doivent être aussi faibles que possible.

Utiliser une cintreuse pour couder les tuyaux.

2. Sélection des matériaux en cuivre et d’isolation thermique

Lors de l’utilisation de tuyaux et de raccords en cuivre du commerce,

observer ce qui suit :
1) Matériau d’isolation : Mousse polyéthylène

Taux de transfert de la chaleur : 0,041 à 0,052 W/mK

(0,035 à 0,045 kcal/(mh •°C)

La température de la surface du tuyau de gaz réfrigérant atteint 110 °C max.

Choisir des matériaux d’isolation thermique qui supporteront cette température.

2) S’assurer d’isoler les tuyaux de gaz et de liquide et de prévoir des dimensions d’isolation comme ci-dessous.

Côté gaz

Côté liquide

Isolation thermique du tuyau de gaz Isolation thermique du tuyau de liquide

O.D. 12,7mm

O.D. 6,4mm

I.D. 14-16mm

I.D. 8-10mm

Rayon de coude minimum

Épaisseur 10mm min.

40mm ou plus

30mm ou plus

Épaisseur 0,8mm

(C1220T-O)

3) Utiliser des matériaux d’isolation thermique distincts pour les tuyaux de réfrigérant

gazeux et liquide.

Ø Tube, D

A (mm)

Pouces

mm

Impérial

(type vis papillon)

Rigide

(type one-way)

1/4"

6,40

1,3

0,7

3/8"

9,52

1,6

1,0

1/2"

12,70

1,9

1,3

5/8"

15,88

2,2

1,7

3/4"

19,05

2,5

2,0

Appliquer de l’huile

Appliquer de l’huile de réfrigération

sur la surface interne de l’évasement.

Ne pas appliquer d’huile de

réfrigération sur la surface externe.

Ne pas appliquer d’huile de réfrigération

sur l’écrou évasé a

fi

n d’éviter un serrage

avec un couplage excessif.

Écrou

[Serrer]

Clef Dynamométrique

Clef d’Immobilisation

Jonction des tuyaux

Écrou

Mur

Pluie

S’assurer de

mettre un

bouchon.

Si aucun bouchon n’est

disponible pour l’évasement,

couvrir l’ouverture avec du

ruban pour empêcher l’entrée

de saletés ou d’eau.

Tuyau, mm (pouce) Torque, Nm (ft-lb)

6,40 (1/4")

18 (13,3)

9,52 (3/8")

42 (31,0)

12,70 (1/2")

55 (40,6)

15,88 (5/8")

65 (48,0)

19,05 (3/4")

78 (57,6)

Câble inter unité

Tuyau
d’évacuation

Isolation du

tuyau de

liquide

Isolation du
tuyau de gaz

Ruban de

fi

nition

Tuyaux de gaz

Du tuyau de
liquide

La surface interne de

l’évasement doit ne

comporter aucun défaut

L’extrémité du tuyau doit être

évasée de manière égale en

un cercle parfait.
S’assurer que l’écrou évasé

est bien installé.

Véri

fi

er
