10-17
Portuguese

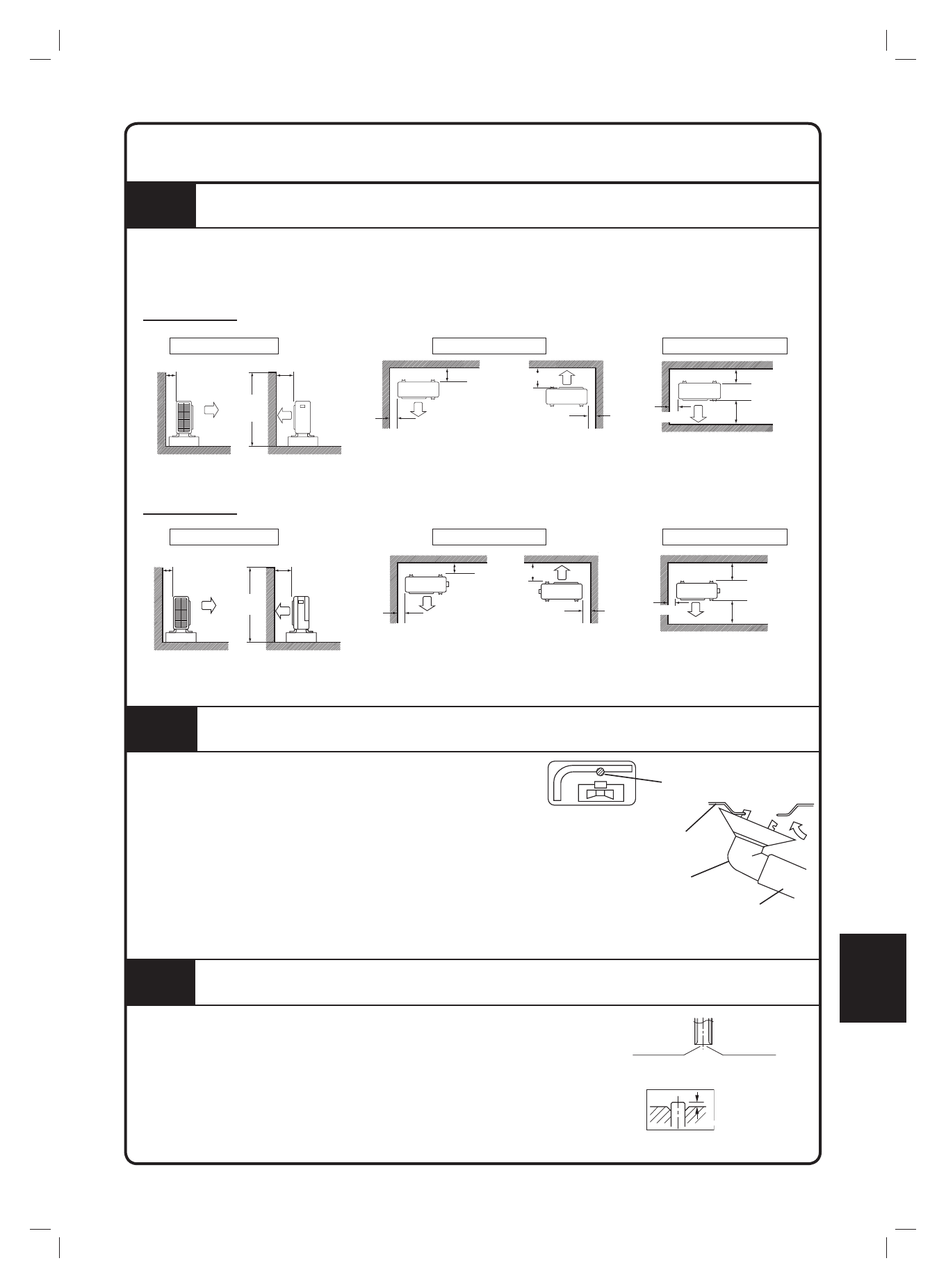

GUIA DE INSTALAÇÃO EM EXTERIOR
1
INSTALAR A UNIDADE EXTERIOR
• Caso exista uma parede ou outro obstáculo no percurso do
fl
uxo de admissão ou escape do ar da unidade exterior,
siga as orientações de instalação apresentadas abaixo.
• Para quaisquer dos padrões de instalação apresentados abaixo, a altura da parede no lado do escape deve ser de
1200mm ou menos.
2
TRABALHOS DE DRENAGEM
Trabalhos de drenagem.
(Apenas unidades com bomba de calor)
1) Utilize um bocal de drenagem para a drenagem.
2) Caso a porta de drenagem se encontre coberta por uma base de
montagem ou pela superfície do piso, instale uma base adicional com
pés com uma altura de, pelo menos, 30mm (1-3/16") por baixo da
parte inferior da unidade exterior.
3) Em zonas frias, não utilize uma mangueira de drenagem na unidade
exterior.
(Caso contrário, a água de drenagem poderá congelar, prejudicando o
desempenho de aquecimento.)
Parede num lado
Parede num lado
Parede em dois lados
Parede em dois lados
Parede em três lados
Parede em três lados
Mais de 50
Mais de 100
Mais de
50
Mais de
50
Mais de
50
Mais de
50
Mais de
50
Mais de
50
Mais de 100
Mais de 350
Mais de
100
Mais de
100
Mais de
150
Mais de
350
Mais de 150
Mais de 100
Mais de 300
Mais de 350
Vista lateral
Vista lateral
Vista superior
Vista superior
Vista superior
Vista superior
1200 ou
menos
1200 ou
menos
ARXC20/25/35
ARXC50/60/71
Orifício da água de drenagem
Estrutura inferior
Bocal de drenagem
Mangueira (comercialmente disponível,
diâmetro interior 16mm [5/8"])
1) Corte a extremidade do tubo com um cortador de tubos.
2) Retire as rebarbas com a superfície cortada voltada para baixo para
que não entrem lascas no tubo.
3) Coloque a porca
fl
angeada no tubo.
4) Faça uma
fl
ange no tubo.
5) Certi
fi
que-se de que o
fl
angeamento é realizado de forma adequada.
3
FLANGEAMENTO DA EXTREMIDADE DO TUBO
(Corte em ângulos
retos exatos.)
Flangeamento
Coloque exatamente na posição indicada abaixo.
Retire as rebarbas.
Matriz
A
