LINEA GUIDA DI INSTALLAZIONE ALL’INTERNO
1
INSTALLARE LA PIASTRA DI MONTAGGIO
• La piastra di montaggio deve essere installata su una parete in grado di sostenere il peso dell’unità interna.
1) Fissare temporaneamente la piastra di montaggio alla parete, assicurarsi che il pannello sia completamente
orizzontale e segnare i punti in cui effettuare i fori sulla parete.
2) Fissare la piastra di montaggio alla parete con viti.

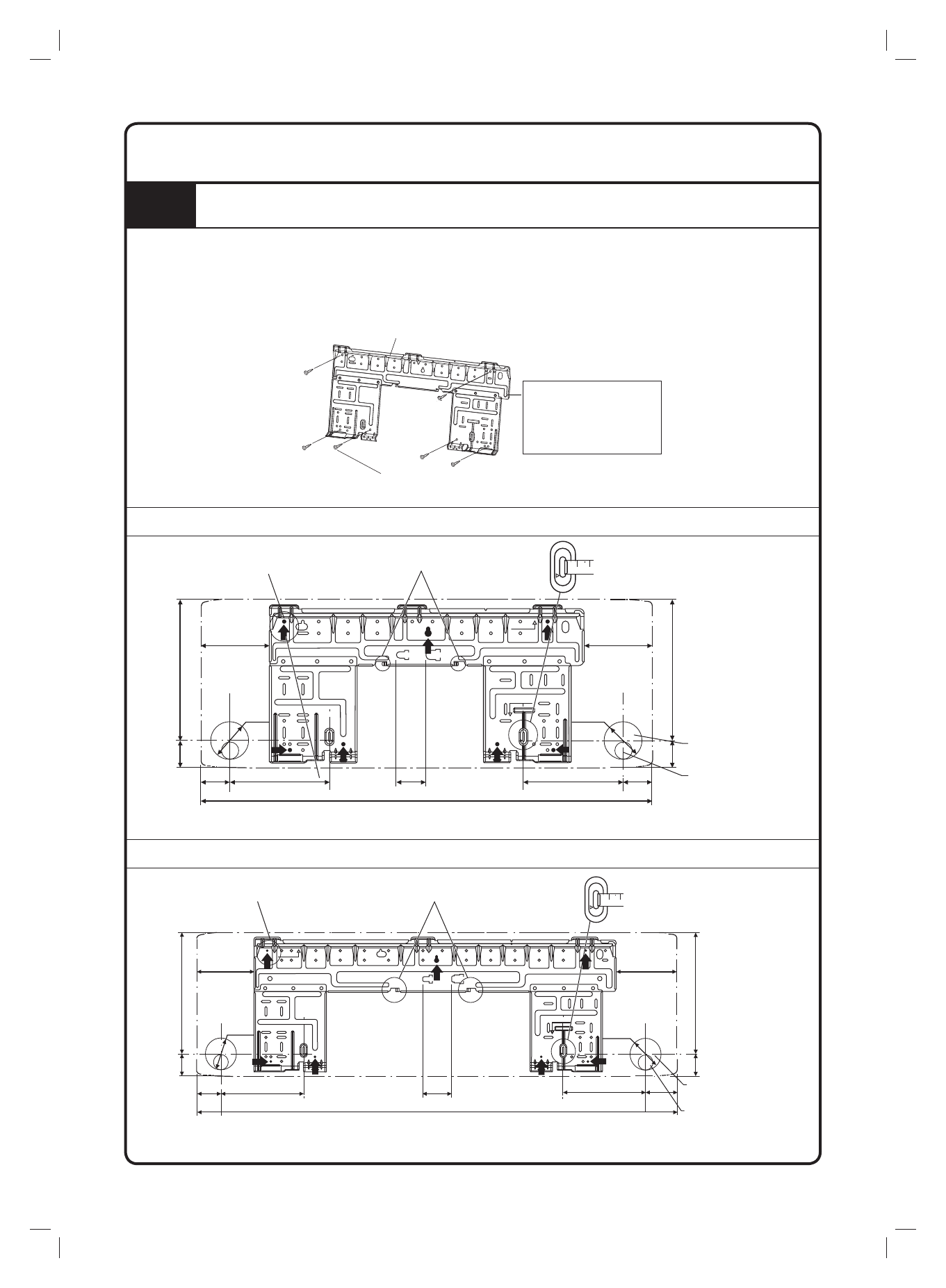

Punti e dimensioni consigliate per il montaggio della piastra di montaggio
Vite di
fi
ssaggio della
piastra di montaggio
La piastra di montaggio
deve essere installata
su una parete in grado di
sostenere il peso dell’unità
interna.
Piastra di montaggio
UNITÀ INTERNA ATXC20/25/35/50
©
Z
116.5
241.6
46.4
770
170
0
5
5
.
9
4
49.5
170
46
.4
241.6
117
Ø 65
Ø 65
Punti di tenuta consigliati della piastra
di montaggio (7 punti in tutto)
Posizionare una bolla
su queste linguette.
Utilizzare un metro a nastro
come mostrato.
Posizionare l’estremità del
metro a nastro in
Foro passante
attraverso la parete
Ø
65mm
Posizione del
tubo di scarico
unità: mm
Tutte le dimensioni sono in mm
UNITÀ INTERNA ATXC60/71
©
Z
251.6
45.4
170
60
990
49.5
117
Ø 65
126.5
251.6
45.4
65.5
170
Ø 65
Punti di tenuta consigliati della piastra
di montaggio (7 punti in tutto)
Posizionare una bolla
su queste linguette.
Utilizzare un metro a nastro
come mostrato.
Posizionare l’estremità del
metro a nastro in
Foro passante attraverso la
parete Ø
65mm
Posizione del tubo di scarico
unità: mm
Tutte le dimensioni sono in mm
