9-15
Dutch

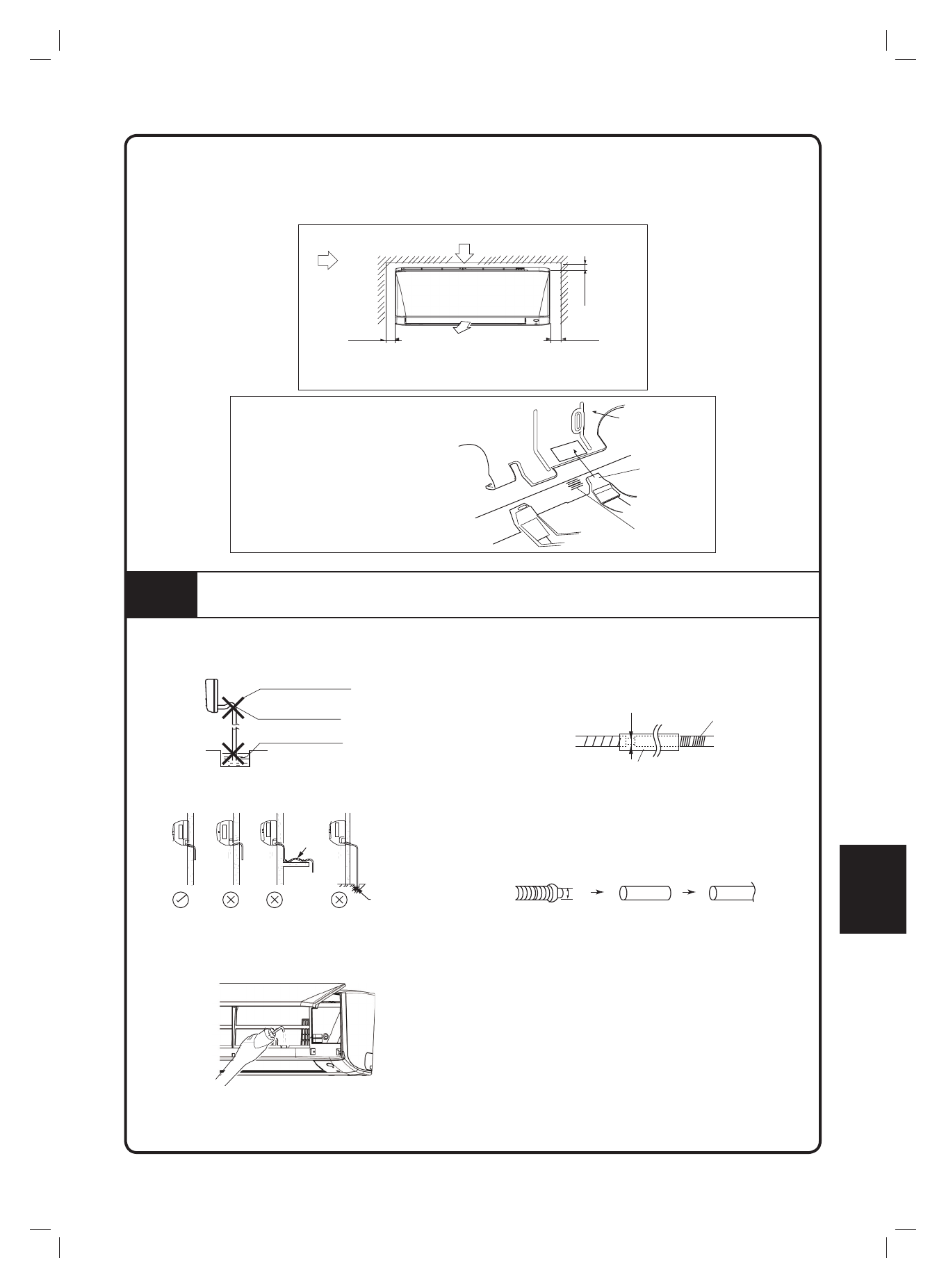

De binnenunit moet worden geïnstalleerd op een manier zodat kortsluiting van de koele afgevoerde lucht met
de warme retourlucht wordt voorkomen. Volg de installatie-afstand op zoals getoond in de
fi
guur. Plaats de
binnenunit niet op een plek waar er direct zonlicht op kan schijnen. Deze locatie moet ook geschikt zijn voor
leidingen en afvoer en een afstand hebben van deuren en ramen.
Retourlucht
Vereiste ruimte
Min. 50
Min. 50
Min. 55
(Ruimte voor
onderhoud)
(Ruimte voor
onderhoud)
(Ruimte voor prestatie)
Luchtstroom
(binnen)
Alle afmetingen zijn in mm
Het bevestigen van de binnenunit
Haak de klauwen van de frame-
onderkant aan montageplaat
.
Het verwijderen van de binnenunit.
Duw het gemarkeerde gebied omhoog
(bij het onderste deel rooster voor) om
de klauwen vrij te maken.
Montageplaat
Klauw
Markering (achterkant)
Onderkant
frame
Rooster
voor
4
AFVOERLEIDING
• Sluit de afvoerslang aan zoals hieronder beschreven.
De afvoerslang moet
naar beneden lopen.
Er is geen val toegestaan.
Stop het einde van de
slang niet in water.
• Waterafvoer
Waterlekkage
Waterlekkage
Waterlekkage
Waterretentie
Afvoer
Verkeerd
Verkeerd
Verkeerd
Juist
Einde
ondergedompeld
in water
• Verwijder de lucht
fi
lters en giet wat water in de
afvoerpan om te controleren of het water moeiteloos
stroomt.
• Wanneer de afvoerslang moet worden verlengd, haal
dan in de winkel en verlengingsslang. Zorg ervoor dat
u het binnenste deel van de verlengingsslang
thermisch isoleert.
Binnenunit
afvoerslang
φ
16
Verlenging afvoerslang
Warmte-isolatiebuis
(ter plaatse voorzien)
• Bij het direct aansluiten van een rigid polyvinyl
chloride leiding (nominale diameter 16mm) aan de
afvoerslang die vastzit aan de binnenunit zoals met
geïntegreerd leidingwerk, kunt u een in de winkel
verkrijgbare afvoeraansluiting (nominale diameter
16mm) gebruiken als verbinding.
φ
16
Afvoerslang
geleverd bij de
binnenunit
aansluiting
(nominale
diameter 16mm)
polyvinyl leiding
(diameter 16mm)
