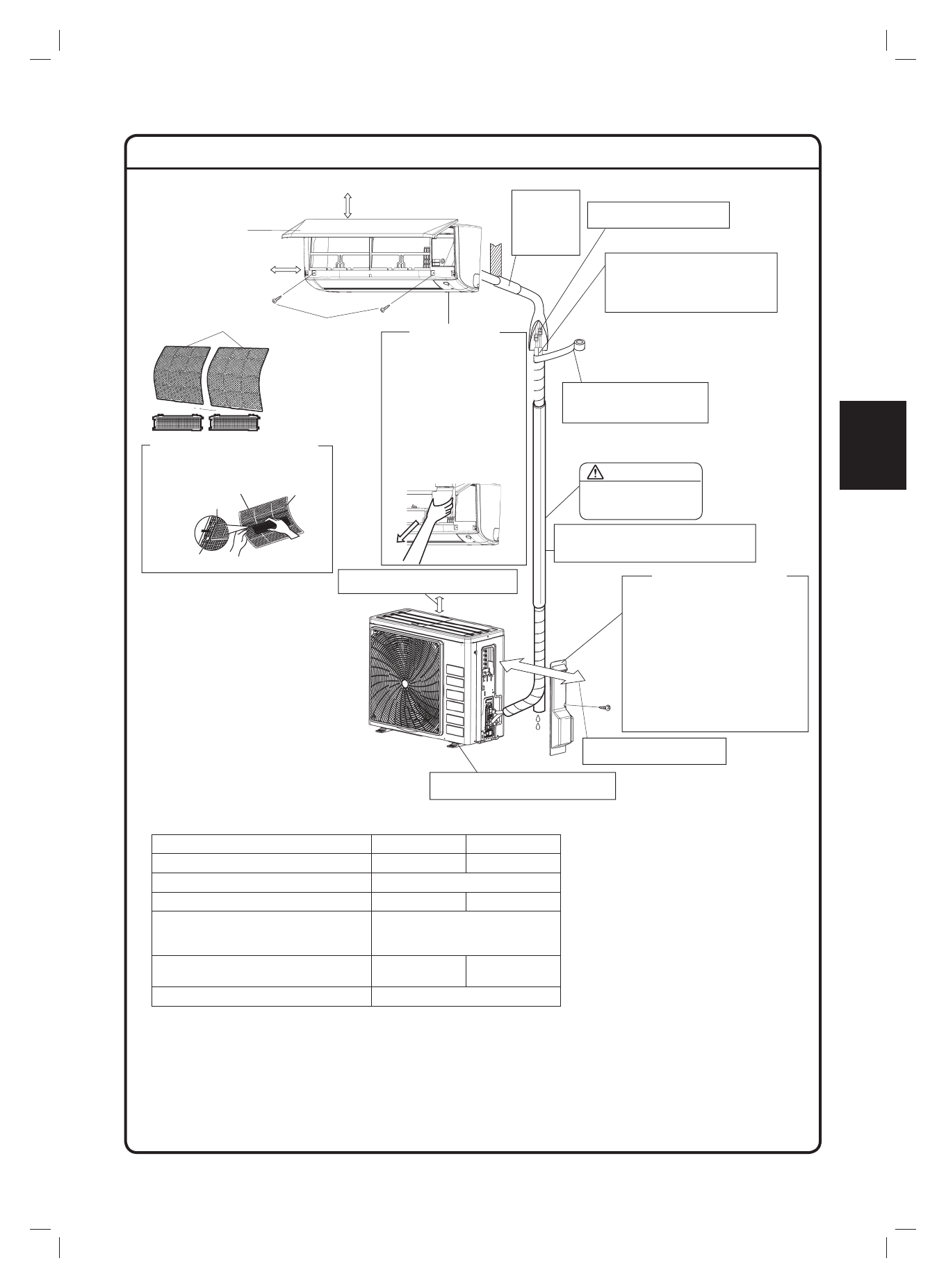

DIBUJOS DE INSTALACIÓN DE UNIDADES INTERIORES/EXTERIORES
500mm from w
all
La tapa de servicio es
desmontable.
Método de apertura
1) Retire los tornillos de
la tapa de servicio.
2) Extraiga la tapa de
servicio tirando de
ella hacia abajo en
diagonal, en el sentido
de la
fl
echa.
3) Tire hacia abajo.
55mm o más desde el techo
Calafatee
el huelgo
del ori
fi
cio
del tubo con
masilla.
La conexión cónica debe
instalarse al aire libre.
Corte el tubo termoaislante a
un largo apropiado y enrollarlo
con la cinta, cuidando de que no
quede ningún huelgo en la línea
de corte del tubo aislante.
Enrollar el tubo aislante con
cinta de acabado desde
abajo hacia arriba.
Las tuberías de refrigerante deben
protegerse contra daños físicos. Instale
una cubierta de plástico o equivalente.
PRECAUCIÓN
Ajuste la longitud de
la tubería de 3m a
30m
Deje espacio para tuberías
y servicios eléctricos.
Donde haya peligro de que la
unidad se caiga, use tornillos de pie.
Deje 300mm de espacio de trabajo
debajo de la super
fi
cie del techo.
Filtros del Aire
Panel frontal
Filtros del
Aire
Marco del
fi
ltro
Lengüeta
Filtro desodorizante de
apatito de titanio
Filtro desodorizante de apatito de titanio (2)
Tornillos
(M4 x 12L)
50mm o más desde lasparedes
(en ambos lados)
Cómo quitar la tapa de la válvula
de cierre.
• Retire el tornillo de la tapa de la
válvula de cierre.
• Deslice la tapa hacia abajo
para retirarla.
Cómo colocar la tapa de la válvula
de cierre.
• Inserte la parte superior de la
tapa de la válvula de cierre en la
unidad exterior para instalarla.
• Apriete los tornillos.
Tapa de válvula de cierre
Tapa de servicio
ARXC20/25/35
ARXC50/60/71
Máx. longitud de tubería permitida
20m
30m
Mín. longitud de tubería permitida**
3m
Máx. altura admisible de la tubería
15m
20m
Refrigerante adicional requerido para la
tubería de refrigerante que exceda los
7,5m de longitud*
17g/m
Tubería de gas
3/8 pulgada
(9,52mm)
1/2 pulgada
(12,7mm)
Tubería de líquido
1/4 inch (6,4mm)
* Asegúrese de añadir la cantidad apropiada de refrigerante adicional.
De lo contrario, podría disminuir el rendimiento.
** La longitud de tubo más corta sugerida es de 10 pies (3m), para evitar el ruido de la unidad exterior y la vibración.
(Se pueden producir ruidos mecánicos y vibraciones según la forma en que se instale la unidad y el entorno en el que se utiliza).
500mm desde el muroel muro
