4-17
Español

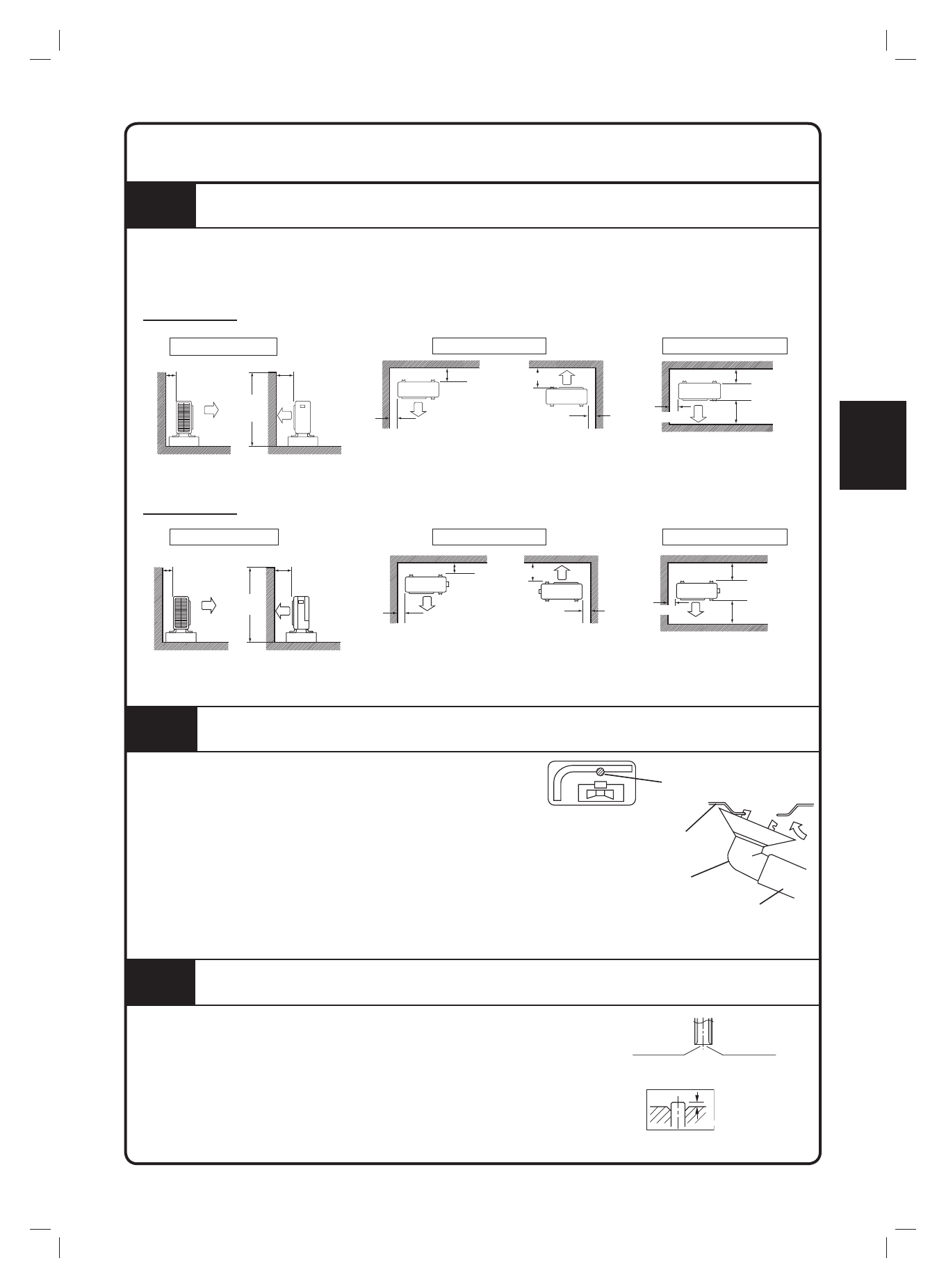

GUÍA DE INSTALACIÓN EXTERIOR
1
INSTALACIÓN DE LA UNIDAD EXTERIOR
• Cuando haya una pared u otro obstáculo que obstruya la circulación del aire de entrada o salida de la unidad exterior,
siga las instrucciones de instalación de abajo.
• Para cualquiera de los modelo de instalación, la altura de la pared del lado de salida ha de ser de 1200mm o inferior.
2
TRABAJO DE DRENAJE
Trabajo de drenaje.
(Sólo Unidad de Bomba de Calor)
1) Use la toma de drenaje para el drenaje.
2) Si el puerto de drenaje está cubierto por una base de montaje o
una super
fi
cie del piso, coloque bases de pies adicionales de al
menos 30mm (1-3/16”) de altura debajo de los pies de la unidad
exterior.
3) En áreas frías, no use una manguera de drenaje con la unidad
exterior.
(De lo contrario, el agua del desagüe puede congelarse, lo que
perjudica el rendimiento de la calefacción).
Pared a un lado
Pared a un lado
Pared a dos lados
Pared a dos lados
Pared a tres lados
Pared a tres lados
Más de 50
Más de 100
Más de
50
Más de
50
Más de
50
Más de
50
Más de
50
Más de
50
Más de 100
Más de 350
Más de
100
Más de
100
Más de
150
Más de
350
Más de 150
Más de 100
Más de 300
Más de 350
Vista lateral
Vista lateral
Vista superior
Vista superior
Vista superior
Vista superior
1200 ou
menos
1200 ou
menos
ARXC20/25/35
ARXC50/60/71
Agujero de drenaje de agua
Marco inferior
Toma de drenaje
Manguera (disponible en el mercado,
diámetro interior 5/8" (16mm))
1) Corte el extremo del tubo con un cortador de tubo.
2) Elimine las rebabas con la super
fi
cie de corte hacia abajo para que
las virutas no entren en el tubo.
3) Coloque la tuerca cónica en el tubo.
4) Ensanche el tubo.
5) Veri
fi
que que la quema esté bien hecha.
3
QUEMA DEL EXTREMO DEL TUBO
(Corte exactamente
en ángulos rectos.)
Queme
Ajuste exactamente en la posición que se muestra
a continuación.
Elimine las rebabas.
Troquele
A
