9-16
5

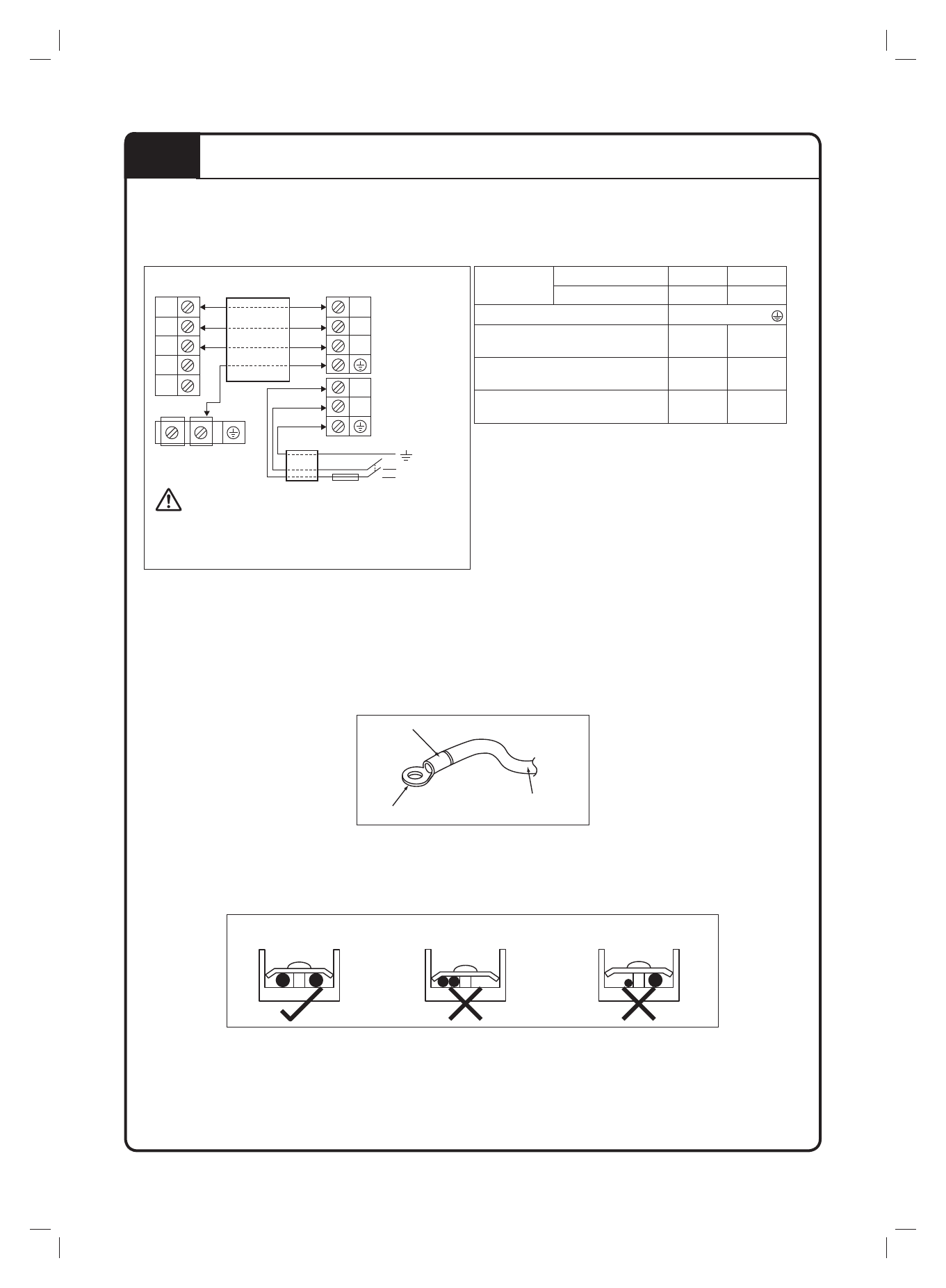

BEKABELING
BELANGRIJK:
* De
fi
guren getoond in de tabel zijn enkel voor informatieve doeleinden. Ze moeten worden
gecontroleerd en geselecteerd om overeen te komen met de lokale/nationale regels en
voorschriften. Dit is ook onderhevig aan de soort installatie en gebruikte geleiders.
** Het geschikte spanningsbereik moet worden gecontroleerd met de labelgegevens op de unit.
2
1
2
1
N
L
3
3
Binnenunit
aansluitblok
Verbindingskabel
Buitenunit
aansluitblok
Voedingskabel
Zekering-/
stroomonderbreker
Hoofdschakelaar
Stroomtoevoer
N/L2
L/L1
Er moet een
ontkoppeling van
alle polen in het
voedingsnet zijn met
een contactscheiding
van ten minste 3mm.
Model
Binnen (ATXC)
20/25/35B 50/60/71B
Buiten (ARXC)
20/25/35B 50/60/71B
Spanningsbereik**
220-240V/~/50Hz +
Maat voedingskabel*
Aantal geleiders
mm
2
1,5
3
2,5
3
Maat verbindingskabel*
Aantal geleiders
mm
2
1,5
4
2,5
4
Aanbevolen zekering-/
stroomonderbreker classi
fi
catie
A
16
20
• Alle kabels moeten stevig aangesloten zijn.
• Zorg ervoor dat de kabels de koelmiddelleiding, compressor of andere bewegende delen niet raken.
• De verbindingskabel tussen de binnenunit en de buitenunit moet moet worden vastgeklemd met behulp van de
meegeleverde snoerverankering.
• Het netsnoer moet gelijk zijn aan H07RN-F, wat het minimale vereiste is.
• Zorg ervoor dat er geen externe druk wordt toegepast op de aansluitklemmen en -kabels.
• Zorg ervoor dat alle kleppen juist bevestigd zijn zodat er geen openingen zijn.
• Gebruik een ronde oogaansluiting voor het verbinden van kabels met het stroomtoevoer aansluitblok. Verbindt
de kabels door het afstemmen aan in de indicatie op het aansluitblok. (Raadpleeg de kabeldiagram op de unit).
Bevestig de isolatiehoes
Ronde oogaansluiting
Elektrische draad
• Gebruik de juiste schroevendraaier voor het vastschroeven van de terminal. Ongeschikte schroevendraaiers
kunnen de schroefkop beschadigen.
• Te stevig vastschroeven kan de klemschroeven beschadigen.
• Sluit een kabel met een verschillend kaliber niet aan op dezelfde terminal.
• Houd de bekabeling geordend. Voorkom dat de kabels andere delen en de klemmenkastdeksel belemmeren.
Sluit kabels van hetzelfde
kaliber aan op beide kanten.
Sluit kabels van hetzelfde
kaliber niet aan op één kant.
Verbindt geen kabels met
verschillende kalibers.
