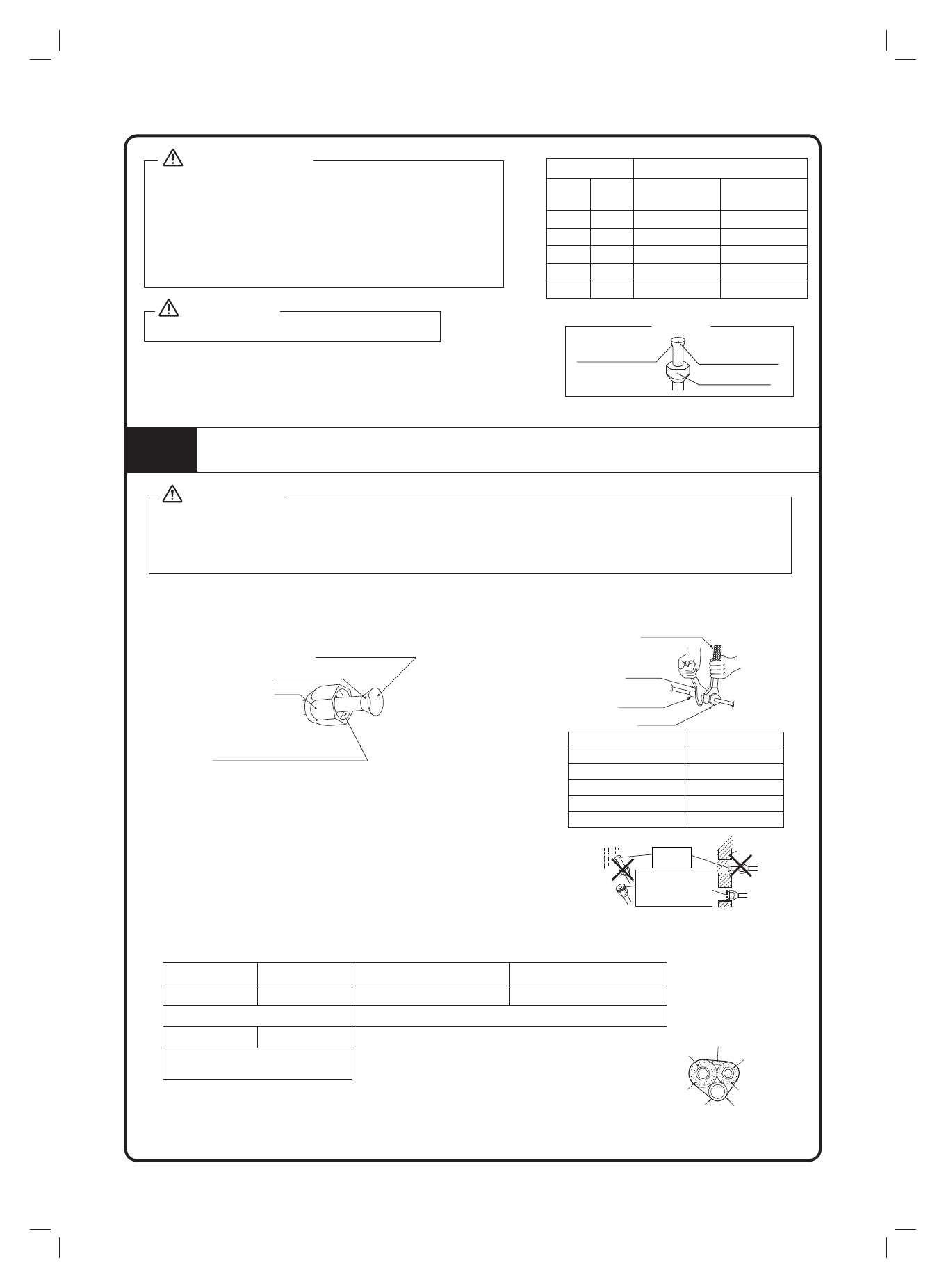

9-18
• Gebruik geen minerale olie op het gebrande deel.
• Voorkomt dat minerale in het systeem komt omdat dit de
levensduur van de units verkort.
• Gebruik geen buizen die zijn gebruikt voor eerdere installaties.
• Gebruik enkel onderdelen die bij de unit zijn geleverd.
• Installeer nooit een droger op deze R32 unit om de levensduur te
garanderen.
• Het droogmateriaal kan scheiden en het systeem beschadigen.
• Onvoltooid branden kan lekkage van koelmiddelgas veroorzaken.
WAARSCHUWING
Gebruik geen verbindingen die al eerder zijn gebruikt.
VOORZICHTIG
4
KOELMIDDELLEIDING
1) Gebruik de moer bevestigd op de hoofdunit. (Om het breken van de moer door veroudering te voorkomen.)
2) Om gaslekkage te voorkomen mag u enkel koelmiddelolie aanbrengen op het binnenoppervlak van de brander. (Gebruik
koelmiddelolie voor R32.)
3) Gebruik momentsleutels bij het aandraaien van de moeren om schade aan de moeren en gaslekkage te voorkomen.
VOORZICHTIG
Lijn het midden van beide flares uit en draai de moeren 3 tot 4 keer aan met de hand. Draai ze vervolgens volledig aan
met de momentsleutels.
1. Voorzorgsmaatregelen bij het omgaan met leidingen
1) Bescherm het open einde van de leiding tegen stof en vocht.
2) All leidingbochten moeten zo geleidelijk mogelijk zijn.
Gebruik een leidingbuiger voor het buigen.
2. Selectie van koperen en warmtegeïsoleerde materialen
Bij het gebruiken van in de winkel verkrijgbare leidingen en onderdelen
moet u rekening houden met het volgende:
1) Isolatiemateriaal: Polyethyleen schuim
Warmteoverdrachtsnelheid: 0,041 tot 0,052W/mK (0,035 tot 0,045kcal/(mh •°C)
Koelmiddelgas leidingoppervlaktemperatuur wordt max. 110°C.
Kies warmteïsolatiematerialen die tegen deze temperatuur kunnen.
2) Zorg ervoor dat u zowel de gas- als vloeisto
fl
eidingen isoleert en isolatie-afmetingen gebruikt zoals hieronder.
Gaszijde
Vloeistofzijde
Gasleiding thermische isolatie Vloeisto
fl
eiding thermisch isolatie
O.D. 12,7mm
O.D. 6,4mm
I.D. 14-16mm
I.D. 8-10mm
Minimale buigradius
Dikte 10mm min.
40mm of meer
30mm of meer
Dikte 0,8mm
(C1220T-O)
3) Gebruik aparte thermische isolatieleidingen voor gas en vloeistof
koelmiddelleidingen.
Ø Buis, D
A (mm)
Inch
mm
Imperial
(vleugelmoer type)
Rigid
(koppelingstype)
1/4"
6,40
1,3
0,7
3/8"
9,52
1,6
1,0
1/2"
12,70
1,9
1,3
5/8
15,88
2,2
1,7
3/4"
19,05
2,5
2,0
Binnenoppervlak
van de brander moet
foutvrij zijn
De buiseinde moet
gelijk gebrand zijn in
een perfecte cirkel.
Zorg ervoor dat de
moer aansluit.
Controleer
[Breng olie aan]
Breng koelmiddelolie aan op de
binnenkant van de
fl
are
Breng geen koelmiddelolie
aan op de buitenkant.
Breng geen koelmiddelolie aan
op de moer om aandraaien met
buitensporige torsie te voorkomen.
Moer
[Draai aan]
Momentsleutel
Moersleutel
Leidingsamenvoeging
Moer
Muur
Regen
Zorg ervoor
dat u een kap
plaatst.
Wanneer er geen
fl
arekap
beschikbaar is, bedek dan de
fl
aremond met tape om vuil
of water buiten te houden.
Leidingmaat, mm (in) Torsie, Nm/(ft-lb)
6,40 (1/4")
18 (13,3)
9,52 (3/8")
42 (31,0)
12,70 (1/2")
55 (40,6)
15,88 (5/8")
65 (48,0)
19,05 (3/4")
78 (57,6)
Inter-unit kabel
Afvoerslang
Vloeisto
fl
eiding
isolatie
Gasleiding
isolatie
Afwerkingstape
Gasleiding
Vloeisto
fl
eiding
