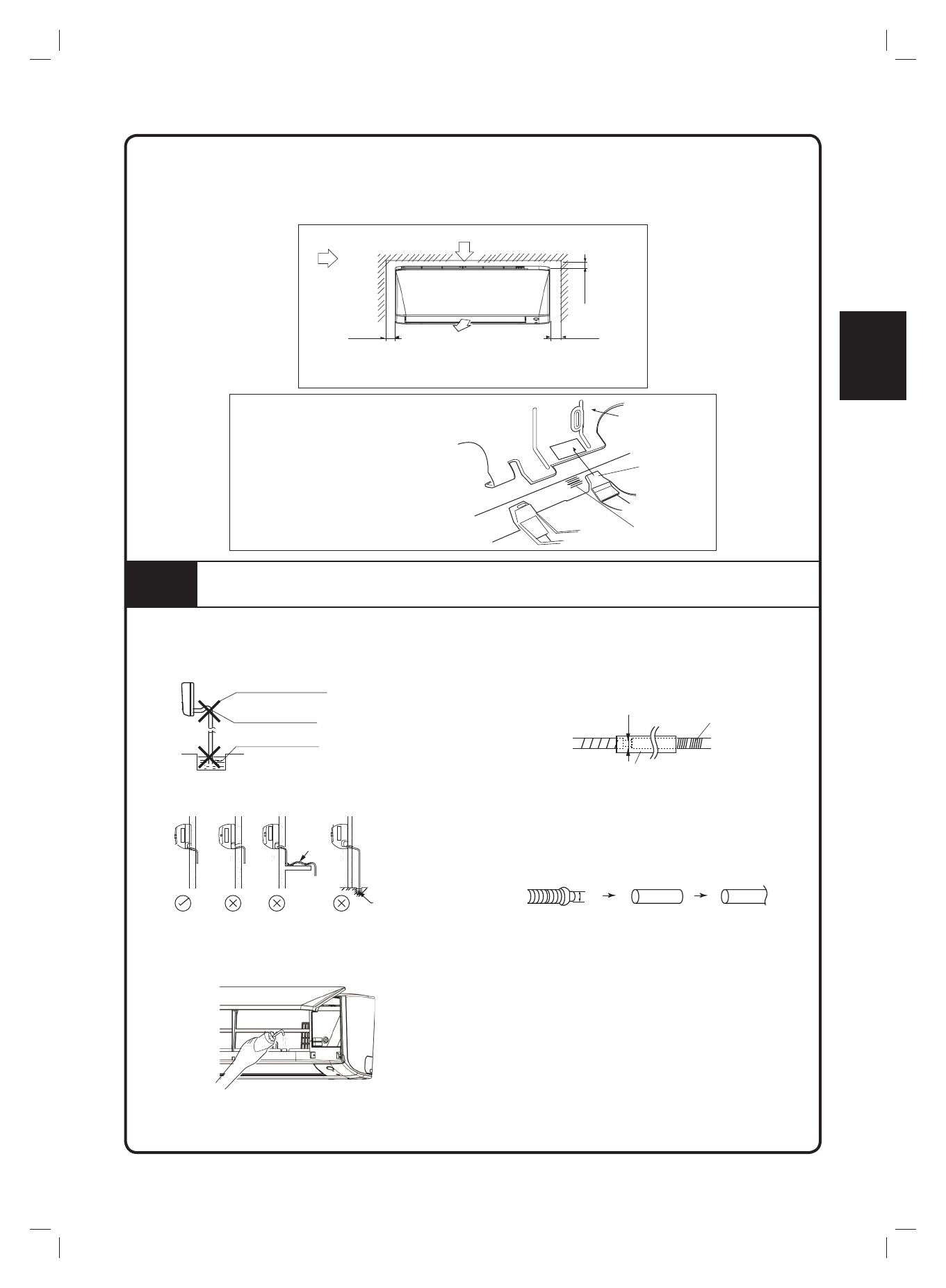

Deutsch
Die Inneneinheit muss so installiert werden, dass ein Zusammenprallen der kühler Abluft und heißer Rückluft
verhindert wird. Bitte beachten Sie das in der Abbildung gezeigte Installationsaufmaß. Stellen Sie die
Inneneinheit so auf, dass sie keinem direkten Sonnenlicht ausgesetzt wird. Außerdem muss dieser Standort für
Rohrleitungen und Drainage geeignet sein und von Türen oder Fenstern entfernt gehalten werden.
Rückluft
Platzbedarf
Min. 50
Min. 50
Min. 55
(Platz für die
Wartung)
(Platz für die
Wartung)
(Raum für Performance)
Luftstrom
(Innen)
Alle Abmessungen in mm
Wie man die Inneneinheit befestigt
Lassen Sie die Krallen des unteren
Rahmens an der
-Montageplatte
einrasten.
Wie man die Inneneinheit entfernt.
Drücken Sie den markierten Bereich
(am unteren Teil des Frontgrills) nach
oben, um die Krallen zu lösen.
Montageplatte
Kralle
Markierung (Rückseite)
Bodenrahmen
Frontgrill
4
ABLAUFROHRLEITUNG
• Schließen Sie den Ablaufschlauch wie unten
beschrieben an.
Der Ablaufschlauch muss
nach unten geneigt sein.
Abscheider sind unzulässig.
Lassen Sie das Ende des Schlauchs
nicht in Wasser eintauchen.
• Wasser-Drainage
Wasser-
eintritt
Wasser-
eintritt
Wasser-
eintritt
Wasser-
ansammlung
Ablauf
Falsch
Falsch
Falsch
Korrekt
Ins Wasser
getauchtes
Ende
• Entfernen Sie die Luft
fi
lter und gießen Sie etwas
Wasser in die Ablaufwanne, um zu überprüfen, ob das
Wasser einwandfrei
fl
ießt.
• Falls der Ablaufschlauch verlängert werden muss,
ist dafür ein im Handel erhältlicher Verlängerungs-
schlauch zu verwenden. Achten Sie darauf, den
Innenraumabschnitt des Verlängerungsschlauchs
thermisch zu isolieren.
Ablaufschlauch
der Inneneinheit
φ
16
Ablaufschlauchverlängerung
Wärmedämmrohr
(Feldversorgung)
• Wann immer ein starres Polyvinylchloridrohr
(Nenndurchmesser 16mm) direkt an den an der
Inneneinheit befestigten Ab
fl
ussschlauch, wie bei
eingebetteten Rohrleitungen, angeschlossen wird,
verwenden Sie einen handelsüblichen Ablaufstopfen
(Nenndurchmesser 16mm) als Verbindung.
φ
16
Ablaufschlauch,
der mit der
Inneneinheit
bereitgestellt wird
Stopfen
(Nenndurchmesser
16mm)
Polyvinylrohr
(Durchmesser
16mm)
