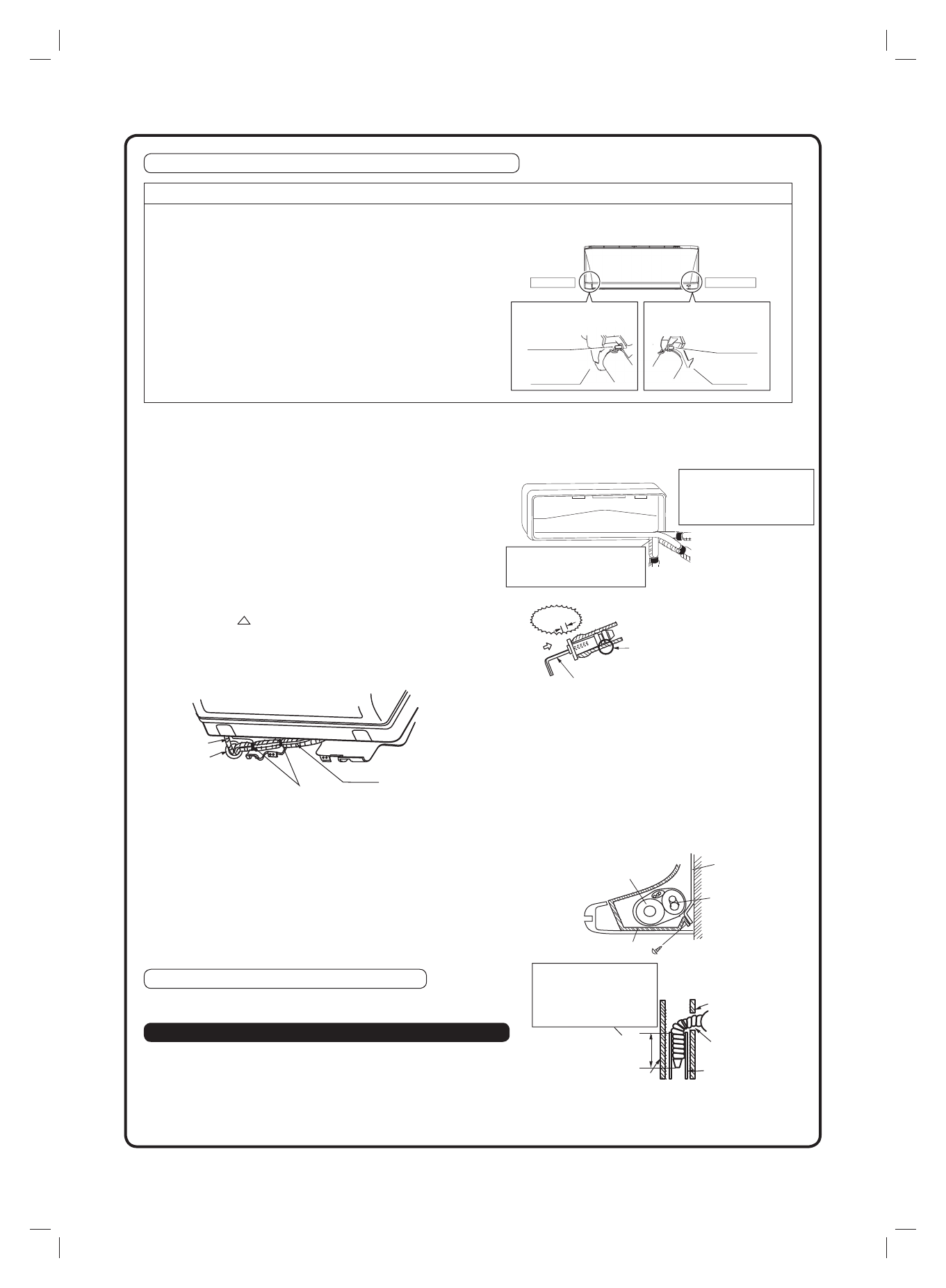

3-14
Rohrleitung linke Seite, links hinten oder links unten.
Wie man den Ablaufstopfen und den Ablaufschlauch ersetzt
• Entfernungsmethode
1) Um den Kabelclip vom rechten Haken lösen und
den Ablaufschlauch entfernen zu können, muss
dieser gedreht werden.
2) Entfernen Sie den Ablaufstopfen auf der linken
Seite und befestigen Sie ihn anschließend auf der
rechten Seite.
3) Führen Sie den Ablaufschlauch hinein und ziehen
Sie ihn durch Drehen des Drahtbügels fest.
Sollten Sie vergessen, dies festzuziehen, können
Wasserleckagen auftreten.
Befestigungsposition des Ablaufschlauchs
Der Ablaufschlauch be
fi
ndet sich auf der Rückseite der
Einheit.
Kabelclip
Linke Seite
Rechte Seite
Vorderseite der Einheit
Aufsatz auf der linken Seite
Aufsatz auf der rechten Seite
(Werkseinstellung)
Ablaufschlauch
Ablaufschlauch
Kabelclip
1) Befestigen Sie den Ablaufschlauch mit Klebeband an der Unterseite
der Kältemittelrohre.
2) Stellen Sie sicher, dass der Ablaufschlauch anstelle eines
Ablaufstopfens mit dem Ablaufanschluss verbunden wird.
3) Gestalten Sie die Kältemittelleitung entlang der
Rohrleitungsmarkierung auf der Montageplatte.
4) Führen Sie den Ab
fl
ussschlauch und die Kältemittelleitungen
durch die Wandöffnung, und passen Sie anschließend die
Inneneinheit auf die Haken der Halterung an, indem Sie die
Markierungen an der Oberseite der Inneneinheit als Richtmaß
verwenden.
5) Ziehen Sie die Verdrahtung zwischen den Einheiten ein.
6) Schließen Sie die Rohrleitung zwischen den Einheiten an.
7) Wickeln Sie die Kältemittelleitungen und den Ab
fl
ussschlauch mit
-Isolierband zusammen, wie dies in der Abbildung dargestellt wird.
8) Während Sie dabei vorsichtig vorgehen, die Verbindungsdrähte von
der Inneneinheit nicht zu beschädigen, drücken Sie die Unterkante
der Inneneinheit mit beiden Händen, bis diese stabil am Haken der
Montageplatte hängt. Die Inneneinheit mit den
-Schrauben (M4 ×
12L) an der Montageplatte befestigen.
In die Wand eingebettete Rohrleitungen.
Befolgen Sie die Anweisungen
Rohrleitung linke Seite, links hinten oder links unten
1) Führen Sie den Ablaufschlauch bis zu dieser Tiefe ein, so dass er
nicht aus dem Ablaufrohr gezogen wird.
Ablaufschlauch
Füllen Sie
dieses Loch mit
Spachtel- oder
Dichtmasse aus
der Fugenpistole.
Mit Plastikband
zusammenbinden.
Montageplatte
Isolierband um den
gebogenen Teil des
Kältemittelrohrs
wickeln. Mit jeder
Umdrehung muss
mindestens die halbe
Breite des
-Bandes
überlappt werden.
Tragen Sie kein Schmieröl
(Kältemaschinenöl) beim
Einsetzen auf. Eine Anwendung
bewirkt eine Abnutzung und eine
Ablau
fl
eckage am Stopfen.
Linksseitige Rohrleitung
Entfernen Sie hier die
Rohranschlussabdeckung
für die linksseitige
Rohrleitung.
Entfernen Sie hier die
Rohranschlussabdeckung für
die linke untere Rohrleitung.
Linke hintere Rohrleitung
Linke untere Rohrleitung
●
Wie man den Ablaufstopfen einstellt
Führen Sie einen
Sechskantschlüssel
(4mm) ein
Keine
Spalte
Ablaufschlauch
Ablaufschlauch
Außenwand
50mm
oder mehr
Vinylchlorid-
Ablaufrohr
(VP-30)
Innenwand
Führen Sie den
Ablaufschlauch bis zu
dieser Tiefe ein, so
dass er nicht aus dem
Ablaufrohr gezogen wird.
Kältemittelrohr
M4 × 12L (2-Punkt)
Montageplatte
Bodenrahmen
