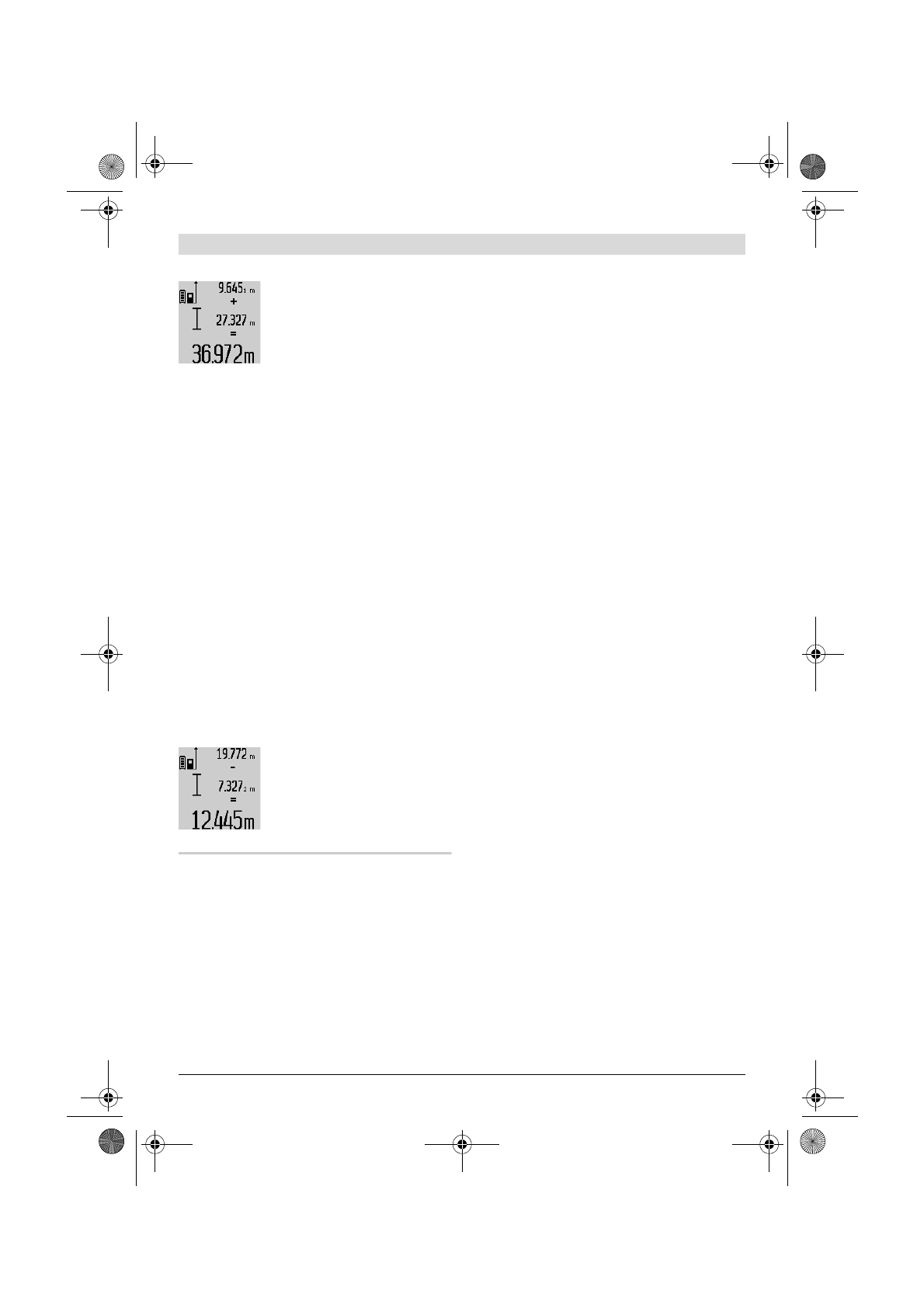

Per richiedere la somma di en-
trambe le misurazioni premere il
tasto risultato

6

. Il calcolo viene

visualizzato nelle righe valori mi-
surati

a

, la somma è riportata

nella riga risultato

c

.

Dopo il calcolo della somma a questo risultato
possono essere addizionati ulteriori valori misu-
rati oppure registrazioni della lista valori misura-
ti se prima della misurazione viene premuto il ta-
sto più

11

. L’addizione viene terminata

premendo il tasto risultato

6

.

Indicazioni relative all’addizione:
– Valori di lunghezze, superfici e volumi non

possono essere addizionati mescolati. Se
p. es. vengono addizionati un valore lunghez-
za ed un valore superficie, premendo il tasto
risultato

6

 compare brevemente

«ERROR»

sul display. Successivamente lo strumento di
misura passa nell’ultima funzione di misura
attiva.

– Viene addizionato sempre il risultato di una

misurazione (p. es. valore volume), nelle mi-
surazioni in continuo il valore misurato visua-
lizzato nella riga risultato

c

. L’addizione di va-

lori misurati singoli dalle righe valori misurati

a

 non è possibile.

Sottrazione dei valori di misurazione

Per la sottrazione di valori misu-
rati premere il tasto meno

5

, sul

display compare a conferma

«– »

. L’ulteriore modo di proce-

dere è analogo a «Addizione va-
lori misurati».

Indicazioni operative

Indicazioni generali

Accertarsi che durante il corso di una misurazio-
ne non siano coperte né la lente di ricezione

17

né l’uscita della radiazione laser

16

.

Lo strumento di misura non deve essere mosso
durante un’operazione di misura (ad eccezione
delle funzioni misurazione in continuo e misura-
zione dell’inclinazione). Per questa ragione ap-
poggiare lo strumento di misura possibilmente
su una superficie di appoggio o di battuta solida.

Influenze sul campo di misurazione

Il campo di misurazione dipende dalla condizio-
ni di luce e dalle caratteristiche riflettenti della
superficie di puntamento. Per una migliore visi-
bilità del raggio laser, in caso di lavori in ambien-
ti esterni ed in caso di forti radiazioni solari, uti-
lizzare gli occhiali per la visualizzazione del laser

27

 (accessorio) ed il pannello di puntamento

per raggio laser

28

 (accessorio) oppure oscura-

re la superficie di puntamento.

Influenze sul risultato di misurazione

Per gli effetti causati da leggi fisiche generali
non si può escludere che misurando su differen-
ti superfici possano verificarsi errori di misura-
zione. Fanno parte di queste superfici:
– superfici trasparenti (p. es. vetro, acqua),
– superfici speculari (p. es. metallo lucido,

vetro),

– superfici porose (p. es. materiali isolanti)
– superfici strutturate (p. es. intonaco grezzo,

pietra naturale).

Utilizzare eventualmente su queste superfici il
pannello di puntamento per raggio laser

28

 (ac-

cessorio).
Misurazioni errate sono inoltre possibili su su-
perfici di mira puntate obliquamente.
Allo stesso modo strati d’aria con temperature
differenti oppure riflessi ricevuti indirettamente
possono influenzare il valore misurato.

Controllo della precisione e calibrazione della
misurazione dell’inclinazione (vedi figura H)

Controllare regolarmente la precisione della mi-
surazione dell’inclinazione. Questo avviene tra-
mite una misurazione di rotazione. Per effettua-
re il controllo appoggiare lo strumento di misura
su un tavolo e misurare l’inclinazione. Ruotare lo
strumento di misura di 180 °  e misurare di nuo-
vo l’inclinazione. La differenza del risultato vi-
sualizzato deve essere al max. di 0,3 ° .
In caso di divergenze maggiori è necessario cali-
brare di nuovo lo strumento di misura. Per effet-
tuare questa operazione tenere premuto il tasto
misurazione dell’inclinazione

3

. Seguire le istru-

zioni indicate sul display.
