| Italiano
2 609 140 807 | (21.1.11)
Bosch Power Tools

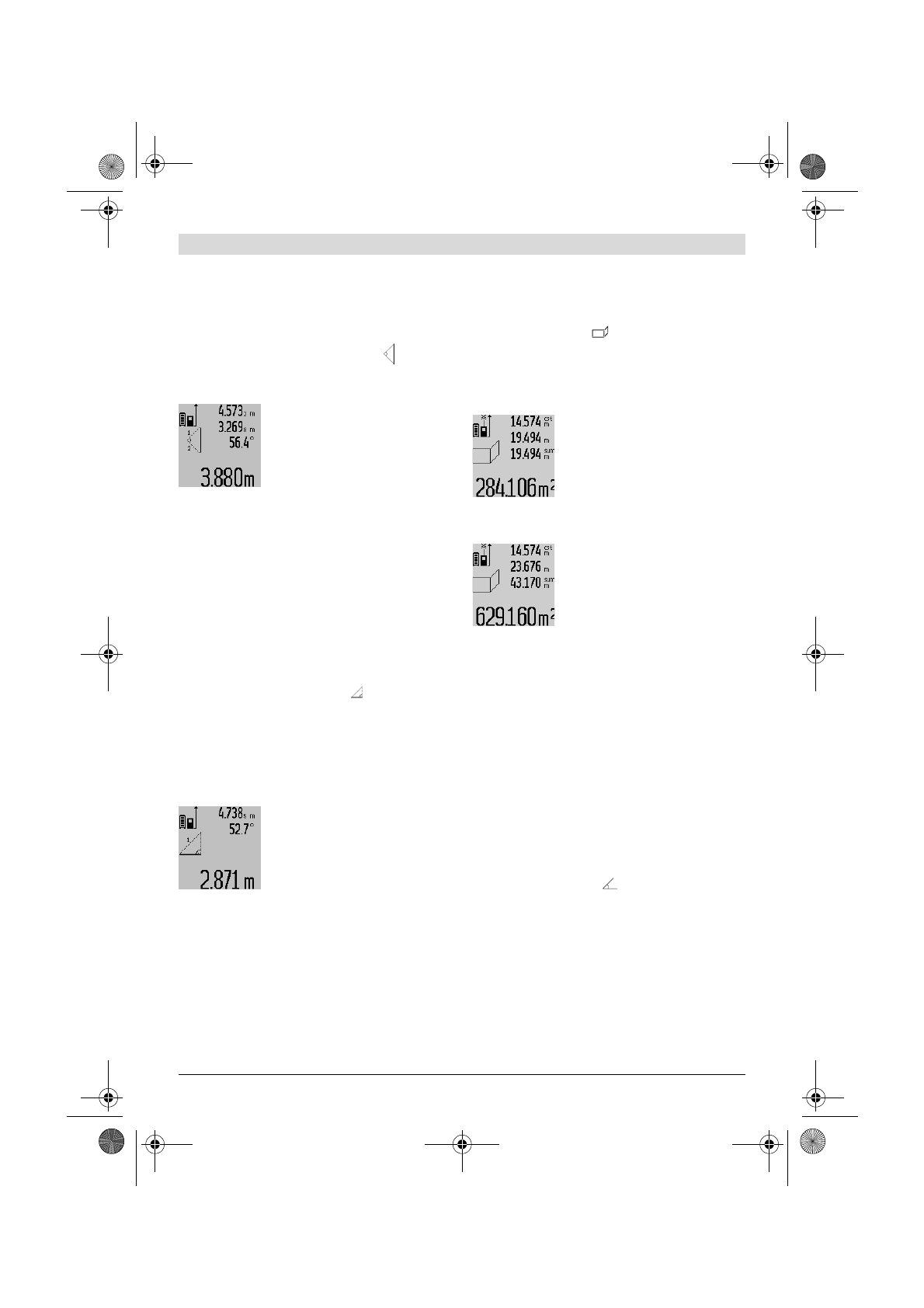

b) Doppia misurazione indiretta di altezze
(vedi figura D)
Premere il tasto cambio della funzione
4
fino a
quando sul display compare il simbolo per dop-
pia misurazione indiretta di altezze
.
In caso di una misurazione di lunghezze misura-
re i tratti
«1»
e
«2»
in questa sequenza.
Al termine della misurazione il ri-
sultato per il tratto da individua-
re
«X»
viene visualizzato nella ri-
ga risultato
c
. I valori misurati
per il tratto
«1»
,
«2»
e l’angolo
«
α
»
sono indicati nelle righe va-
lori misurati
a
.
Prestare attenzione affinché il piano di riferi-
mento della misurazione (p. es. bordo posterio-
re dello strumento di misura) rimanga esatta-
mente nello stesso punto durante tutte le
misurazioni singole all’interno di una procedura
di misurazione.
c) Misurazione indiretta di lunghezze
(vedi figura E)
Premere il tasto cambio della funzione
4
fino a
quando sul display compare il simbolo per misu-
razione indiretta di lunghezze
.
Prestare attenzione affinché lo strumento di mi-
sura sia alla stessa altezza del punto di misura-
zione da individuare. Ribaltare poi lo strumento
di misura intorno al piano di riferimento e misu-
rare il tratto
«1»
come in caso di una misurazio-
ne delle lunghezze.
Al termine della misurazione il ri-
sultato per il tratto da individua-
re
«X»
viene visualizzato nella ri-
ga risultato
c
. I valori misurati
per il tratto
«1»
e l’angolo
«
α
»
so-
no indicati nelle righe valori mi-
surati
a
.
Misurazione di superfici di pareti
(vedi figura F)
La misurazione di superfici di pareti è prevista
per rilevare la somma di diverse superfici singo-
le con una altezza comune.
Nell’esempio illustrato deve essere rilevata la
superficie totale di diverse pareti che hanno la
stessa altezza
A
ma lunghezze differenti
B
.
Per le misurazioni di superfici di pareti premere
il tasto cambio della funzione
4
fino a quando
sul display compare il simbolo per misurazione
di superfici di pareti
.
Misurare l’altezza del locale
A
come per una mi-
surazione di lunghezze. Il valore misurato
(
«cst»
) viene visualizzato nella riga superiore va-
lori misurati
a
. Il laser rimane attivato.
Successivamente misurare la
lunghezza
B
1
della prima parete.
La superficie viene calcolata au-
tomaticamente e visualizzata
nella riga risultato
c
. Il valore mi-
surato della lunghezza si trova
nella riga centrale valori misurati
a
. Il laser rima-
ne attivato.
Misurare ora la lunghezza
B
2
del-
la seconda parete. Il valore misu-
rato singolo visualizzato nella ri-
ga centrale valori misurati
a
viene addizionato alla lunghezza
B
1
. La somma di entrambe le
lunghezze (
«sum»
, visualizzata nella riga inferio-
re valori misurati
a
) viene moltiplicata con l’al-
tezza memorizzata
A
. Il valore delle superfici to-
tali viene visualizzato nella riga risultato
c
.
È possibile misurare molte altre lunghezze
B
X
a
scelta che vengono sommate automaticamente
e moltiplicate con l’altezza
A
.
Presupposto per un calcolo esatto delle superfi-
ci è che la prima lunghezza misurata (nell’esem-
pio l’altezza del locale
A
) sia identica per tutte
le superfici parziali.
Misurazione dell’inclinazione (vedi figura G)
Premendo il tasto misurazione dell’inclinazione
3
compare sul display il simbolo per la misura-
zione dell’inclinazione
. Il lato posteriore del-
lo strumento di misura ha la funzione di piano di
riferimento. Premendo ancora una volta il tasto
misurazione dell’inclinazione
3
le superfici late-
rali dello strumento di misura vengono impiega-
te come piano di riferimento e la visualizzazione
del display viene rappresentata ruotata di 90°.
1
2
1
OBJ_BUCH-1347-001.book Page 88 Friday, January 21, 2011 10:30 AM
