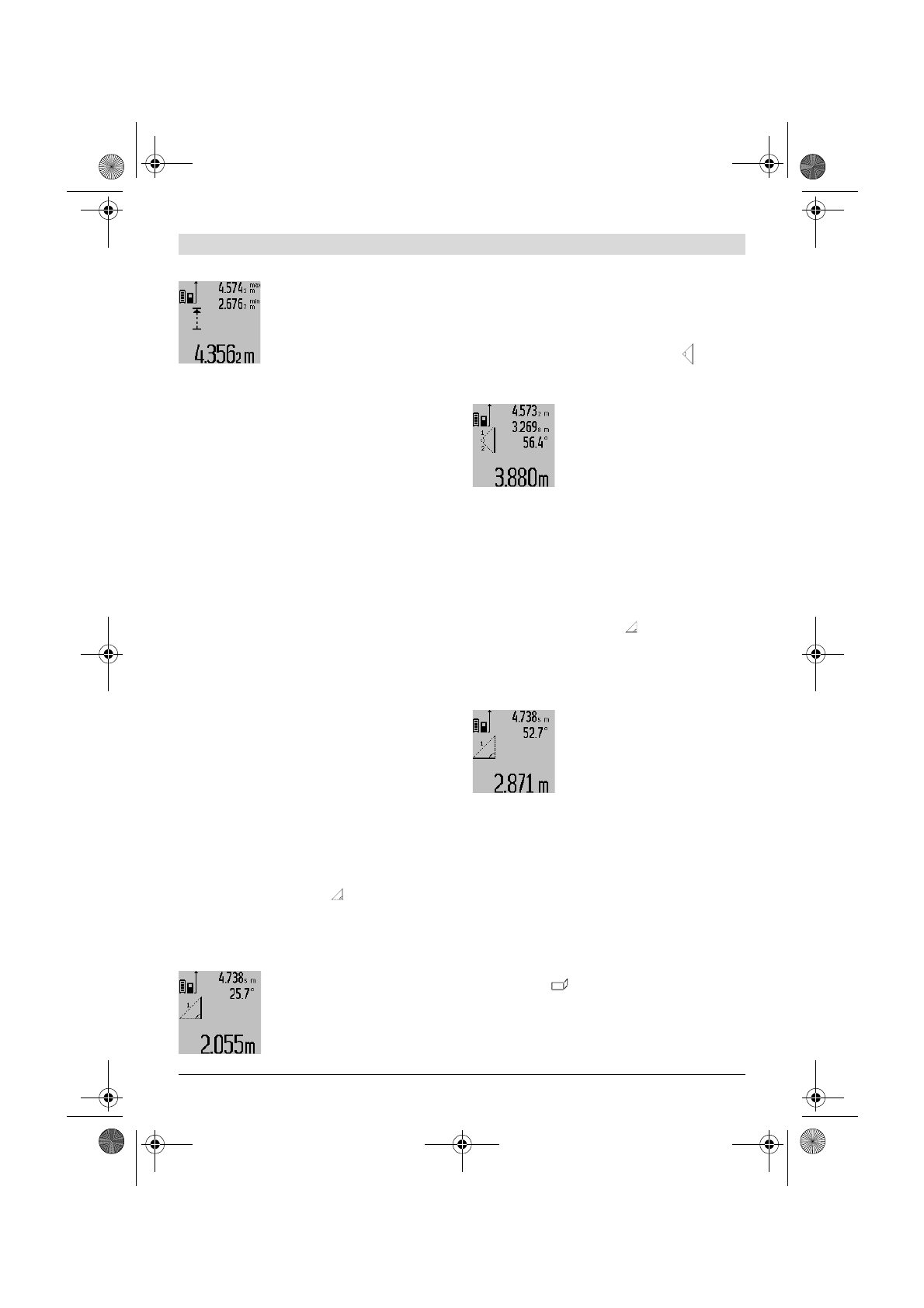

336

 |

Hrvatski

2 609 140 807 | (21.1.11)

Bosch Power Tools

U retku rezultata

c

 pokazat će se

trenutačna izmjerena vrijednost.
U retku izmjerenih vrijednosti

a

pojavit će se maksimalna
(

„

max

“

) i minimalna (

„

min

“

)

izmjerena vrijednost. Ona će se

uvijek nakon toga prepisati, kada će trenutačna
izmjerena vrijednost dužine biti manja odnosno
veća od dosadašnje minimalne odnosno
maksimalne vrijednosti.

Pritiskom na tipku za brisanje memorije

8

izbrisat će se dosadašnje minimalne odnosno
maksimalne vrijednosti.

Pritiskom na tipku za mjerenje

2

 završava se

stalno mjerenje. Zadnja izmjerena vrijednost će
se pokazati u retku rezultata

c

. Ponovnim

pritiskom na tipku za mjerenje

2

 ponovno

započinje stalno mjerenje.

Stalno mjerenje se automatski isključuje nakon
5 minuta. Zadnja izmjerena vrijednost ostaje
pokazana u retku rezultata

c

.

Neizravno mjerenje udaljenosti

Neizravno mjerenje udaljenosti služi za
određivanje udaljenosti koje se ne mogu izravno
mjeriti, zbog zapreke koja ometa tok zraka ili nije
dostupna ciljna površina kao reflektor. Ovaj
postupak mjerenja može se koristiti samo u
vertikalnom smjeru. Svako odstupanje u
horizontalnom smjeru dovodi do grešaka mjerenja.
Između pojedinačnih mjerenja laserska zraka
ostaje uključena.
Za neizravno mjerenje udaljenosti na
raspolaganju su tri funkcije mjerenja sa kojima
se mogu odrediti različite dionice.

a) Neizravno mjerenje visina (vidjeti sliku C)

Tipku za promjenu funkcije

4

 pritišćite toliko

često dok se na displeju ne pojavi pokazivač za
neizravno mjerenje dužina

.

Pazite da se mjerni alat nalazi na istoj visini kao
i donja mjerna točka. Nakon toga nagnite mjerni
alat oko referentne ravnine i mjerite kao kod
mjerenja dužine dionice

„

1

“

.

Nakon završenog mjerenja u
retku rezultata

c

 pokazat će se

rezultat za traženu dionicu

„

X

“

.

Izmjerene vrijednosti za dionicu

„

1

“

 i kut

„

α

“

 nalaze se u recima

izmjerenih vrijednosti

a

.

b) Dvostruko neizravno mjerenje visina
(vidjeti sliku D)

Tipku za promjenu funkcije

4

 pritišćite toliko

često dok se na displeju ne pojavi pokazivač za
dvostruko neizravno mjerenje visina

.

Dionice

„

1

“

 i

„

2

“

 mjerite ovim redoslijedom, kao

kod mjerenja dužina.

Nakon završenog mjerenja u
retku rezultata

c

 pokazat će se

rezultat za traženu dionicu

„

X

“

.

Izmjerene vrijednosti za dionice

„

1

“

,

„

2

“

 i kut

„

α

“

 nalaze se u

recima izmjerenih vrijednosti

a

.

Pazite da referentna ravnina mjerenja (npr.
stražnji rub mjernog alata) kod svih
pojedinačnih mjerenja u toku jednog postupka
mjerenja ostane na točno istom mjestu.

c) Neizravno mjerenje dužina (vidjeti sliku E)

Tipku za promjenu funkcije

4

 pritišćite toliko

često dok se na displeju ne pojavi pokazivač za
neizravno mjerenje dužina

.

Kod toga pazite da se mjerni alat nalazi na istoj
visini kao i tražena mjerna točka. Nakon toga
nagnite mjerni alat oko referentne ravnine i
mjerite kao kod mjerenja dužine dionice

„

1

“

.

Nakon završenog mjerenja u
retku rezultata

c

 pokazat će se

rezultat za traženu dionicu

„

X

“

.

Izmjerene vrijednosti za dionicu

„

1

“

 i kut

„

α

“

 nalaze se u recima

izmjerenih vrijednosti

a

.

Mjerenje površine zida (vidjeti sliku F)

Mjerenje površine zida služi tome da se zbroj
više pojedinačnih površina određuje sa
zajedničkom visinom.

U prikazanom primjeru treba se odrediti ukupna
površina više zidova, koja ima istu visinu pro-
storije

A

, ali različite dužine

B

.

Za mjerenja površine zida, tipku za promjenu
funkcije

4

 pritišćite toliko često dok se na

displeju ne pojavi pokazivač za mjerenje
površina zida

.

Kao kod mjerenja dužina izmjerite visinu pro-
storije

A

. Izmjerena vrijednost (

„

cst

“

) pokazat

će se u gornjem retku izmjerene vrijednosti

a

.

Laser ostaje uključen.

1

1

2

1
