Notas sobre a adição:
– Os valores de comprimento, de área ou de

volume não podem ser somados uns aos ou-
tros. Se por exemplo, um valor de compri-
mento for somado a um valor de área, apare-
ce, ao premir a tecla de resultados

6

, por

instantes,

“ERROR”

 no display. Em seguida o

instrumento de medição comuta para a fun-
ção de medição activa por último.

– É somado o respectivo resultado de uma me-

dição (p. ex. valor de volume), no caso de me-
dições contínuas é somado o valor de medi-
ção indicado na linha de resultados

c

. Não é

possível a adição dos valores de medição in-
dividuais das linhas de valores de medição

a

.

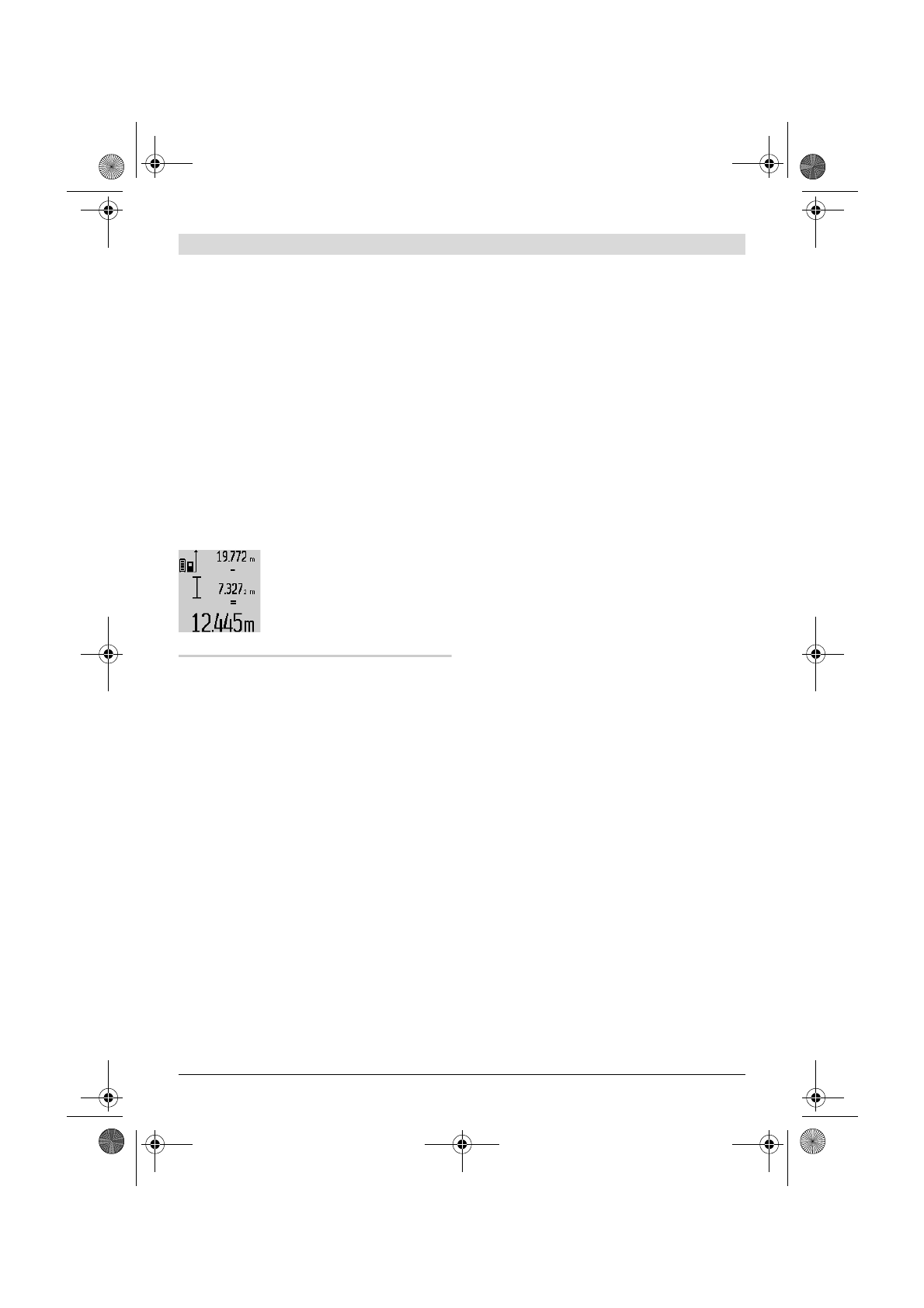

Subtrair valores de medição

Para subtrair valores de medi-
ção, deverá premir a tecla –

5

,

no display aparece

“– ”

 como

confirmação. O resto do proce-
dimento é igual a “Somar valores
de medição”.

Indicações de trabalho

Indicações gerais

A lente de recepção

17

 e a saída do raio laser

16

não devem ser cobertas durante as medições.
O instrumento de medição não deve ser movi-
mentado durante uma medição (excepto nas
funções de medição contínua e de medição de
inclinação). Portanto deverá colocar o instru-
mento de medição sobre uma superfície de es-
barro ou de apoio o mais firme possível.

Influências sobre a faixa de medição

A faixa de medição depende das condições de
iluminação e das características de reflexão da
superfície alvo. Para melhorar a visibilidade do
raio laser durante trabalhos ao ar livre ou quan-
do a luz do dia é intensa, deverá utilizar óculos
para visualização de raio laser

27

 (acessório) e

a placa alvo de laser

28

 (acessório), ou sombre-

ar a superfície alvo.

Influências sobre o resultado de medição

Devido a efeitos físicos não pode ser completa-
mente excluído que ocorram erros de medição
ao medir sobre superfícies diferentes. Estas po-
dem ser:
– superfícies transparentes (p. ex. vidro, água),
– superfícies reflectoras (p. ex. metal polido,

vidro),

– superfícies porosas (p. ex. materiais isolan-

tes),

– superfícies com estruturas (p. ex. reboco ás-

pero, pedra natural),

Se necessário deverá utilizar a placa alvo de la-
ser

28

 (acessório) sobre estas superfícies.

Além disso é possível que ocorram erros de me-
dição ao mirar superfícies inclinadas.
O valor de medição também pode ser influenci-
ado por camadas de ar com temperaturas dife-
rentes ou reflexões indirectas.

O controle da exactidão e a calibragem da me-
dição de inclinação (veja figura H)

Controlar regularmente a exactidão da medição
de inclinação. Isto é realizado através de uma
medição invertida. Para isto deverá colocar o
instrumento de medição sobre a mesa e medir a
inclinação. Girar o instrumento de medição por
180 °  e medir novamente a inclinação. A diferen-
ça do valor indicado deve ser de no máx. 0,3 ° .
No caso de maiores divergências é necessário
recalibrar o insrumento de medição. Para tal de-
verá manter a tecla de medição de incinação

3

premida. Seguir as indicações no display.

Controle de exactidão da medição de distân-
cia.

A exactidão da medição de distância pode ser
controlada da seguinte maneira:
– Seleccionar uma secção de medição contí-

nua inalterável de aprox. 1 a 10 m de compri-
mento; o comprimento deve ser precisamen-
te conhecido (p. x. a largura de um recinto,
vão de uma porta). O percurso de medição
deve estar no interior do recinto, a superfície
alvo da medição deve ser lisa e de boa refle-
xão.

– Medir a distância 10 vezes em seguida.
