97
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Набор инструментов

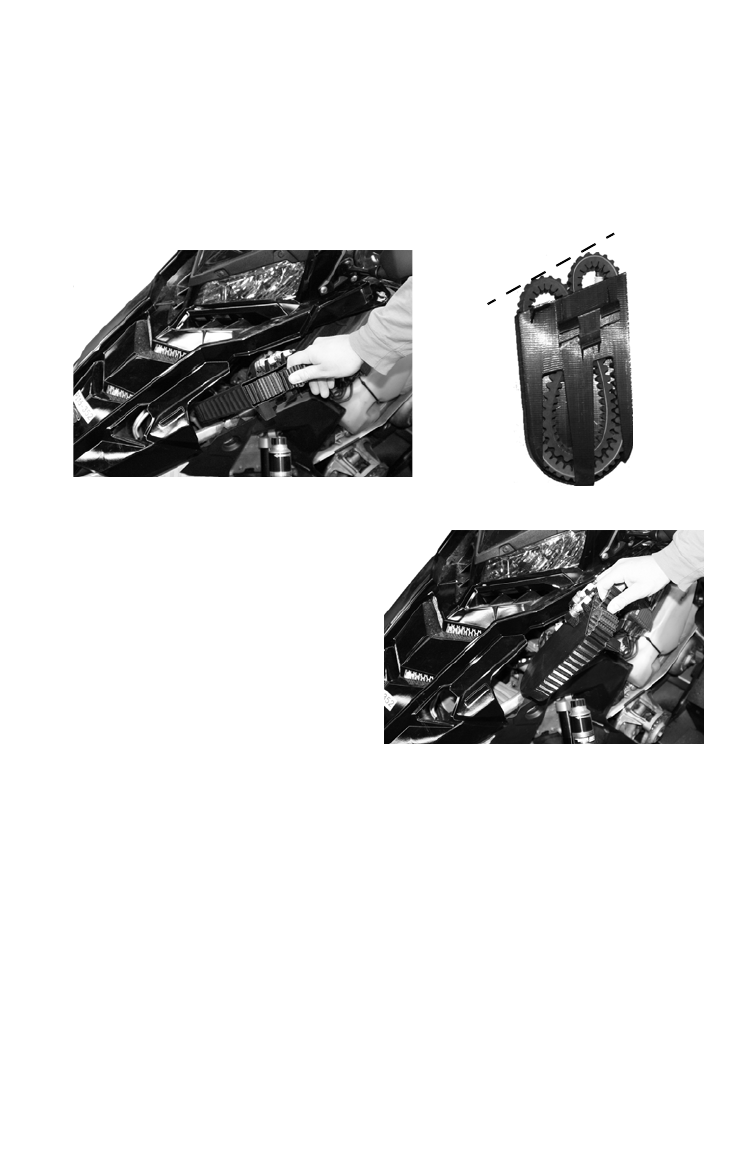

4. Извлеките контейнер из отделения.
5. Чтобы правильно разместить ремень в контейнере, согните
ремень, как показано на рисунке. Убедитесь, что задняя петля
скрученного ремня в контейнере находится немного выше, чем
передняя петля.
6. Поместите контейнер в
отделение двигателя под
углом.
7. Разместите держатель
контейнера на трубе
бампера и поверните его
вниз.
8. Установите ключ для
свечей зажигания в
держатель через отверстие
в трубе бампера.
9. Вращайте ключ для
установки свечей
зажигания по часовой стрелке, пока он не встанет на свое
место.
Шаг 4
Перед
Зад
Шаг 6
