РЕГУЛИРОВКИ
Регулировка положения руля

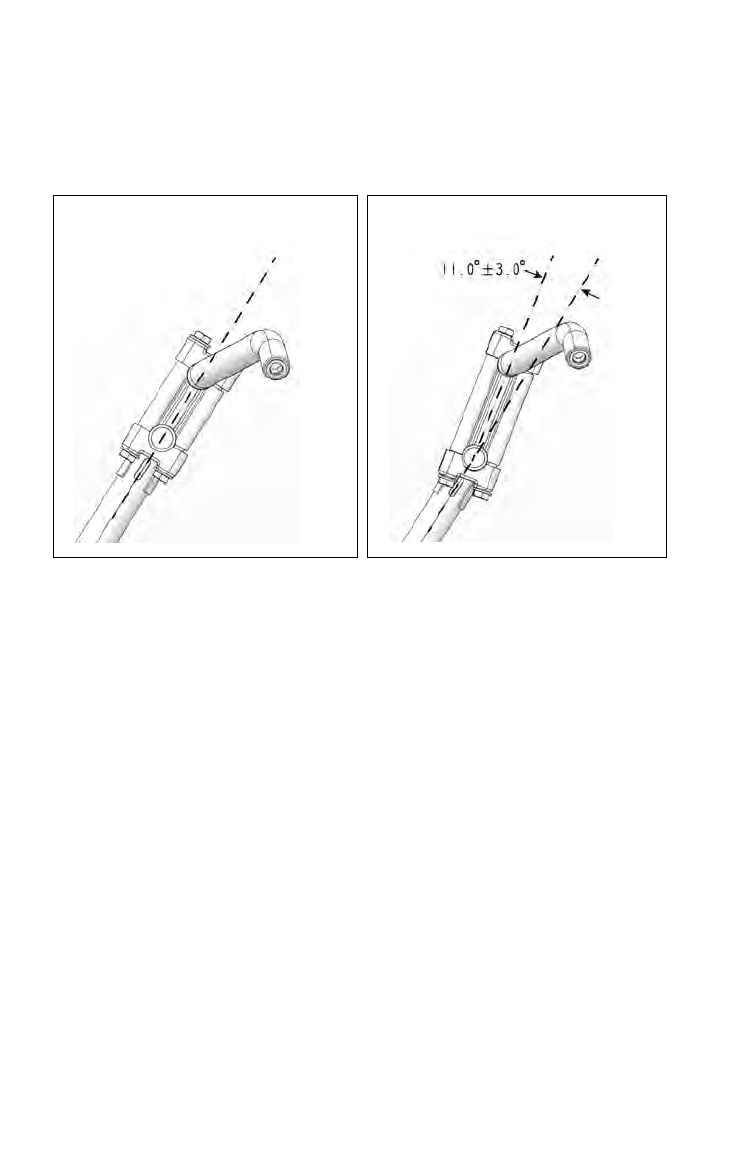

Наклон проставки руля
Наклон проставки руля можно отрегулировать. Заводские настройки ука-
заны ниже.
1. Ослабьте 4 болта в нижней части регулировочного блока.
Чтобы разобрать блок, возможно, потребуется отвертка в
качестве рычага.
2. Установите требуемый наклон.
3. Затяните болты (момент затяжки 20Нм).
Модели PRO-S - 0°
Модели PRO-Х - 11° вперед
