110
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Тормозная система
Проверка гидравлической тормозной системы
Проверяйте тормозной рычаг перед каждой поездкой на снегоходе. См.
стр. 69.
Если фрикционный материал тормозных колодок стал тоньше опорной
пластины, примерно 1,5 мм, тормозные колодки следует заменить. Для
замены тормозных колодок предусмотрен специальный комплект. Обрати-
тесь к дилеру.
ВНИМАНИЕ!
Отказ тормозов во время поездки может привести к серьез-
ной травме или гибели. Надежно работающие тормоза жизненно необхо-
димы для вашей безопасности. Убедитесь, что тормозные колодки не
скребут диск, и что у тормозного рычага нет избыточного хода. Если фрик-
ционный материал тормозных колодок стал тоньше опорной пластины,
примерно 1,5 мм, тормозные колодки следует заменить.
ПРЕДОСТЕРЕЖЕНИЕ!
Прикосновение к нагретым частям системы выпу-
ска может вызвать серьезные ожоги. Выждите время, необходимое для
остывания системы выпуска. Запрещается выполнять эту процедуру с
работающим двигателем.
Чрезмерный ход рукоятки
Гидравлические тормоза имеют функцию компенсации износа колодок,
но при появлении избыточного зазора тормозной колодки отвезите снего-
ход дилеру Polaris для проверки и регулировки.

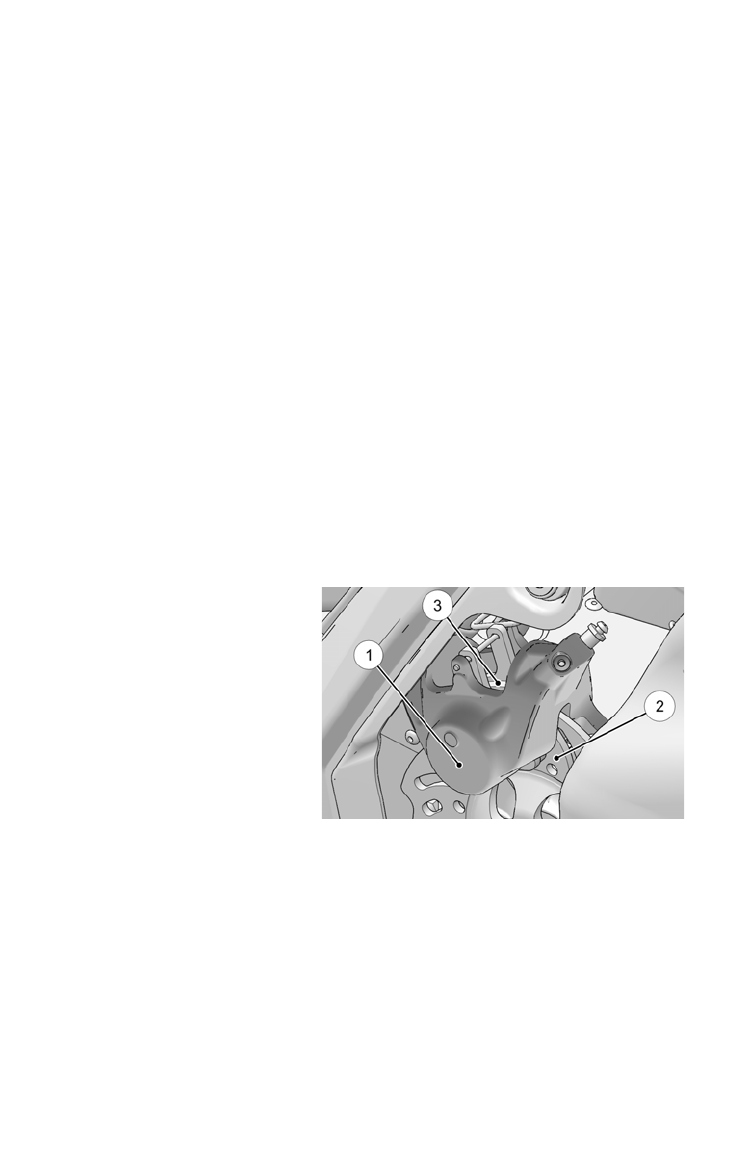

Элементы тормоз-
ной системы
1. Тормозной суппорт
2. Тормозной диск
3. Фрикционный мате-
риал тормозной
колодки – заменить
при толщине менее 1,5
мм.
