52
РЕГУЛИРОВКИ

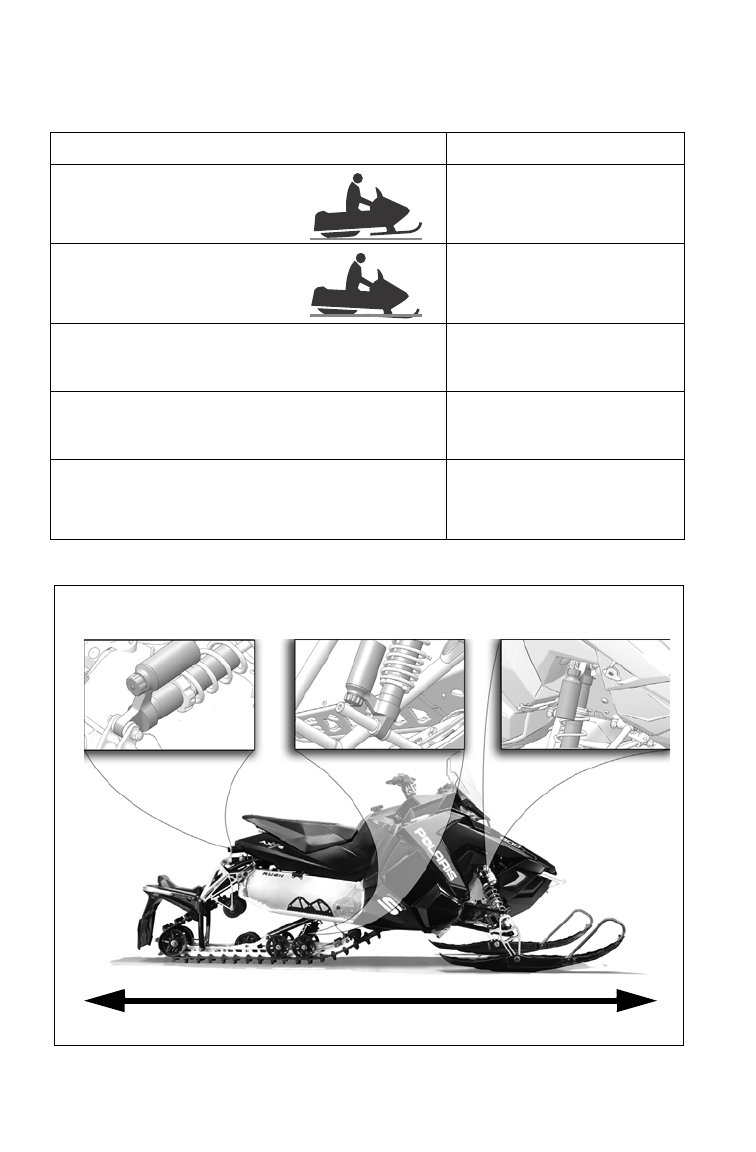

Инструкции по быстрой настройке подвески
Возможная ситуация
Расположение амортизаторов
Ситуация
Регулировки
Слишком "МЯГКАЯ"
•Малое давление на лыжи
•Недостаточная управляемость
Увеличить предварительную затяжку
пружины заднего амортизатора
ИЛИ
Уменьшить предварительную затяжку
пружины центрального амортизатора
Слишком "ЖЁСТКАЯ"
•Большое давление на лыжи
•Повышенное усилие на руле
Уменьшить предварительную затяжку
пружины заднего амортизатора
ИЛИ
Увеличить предварительную затяжку
пружины центрального амортизатора
Передняя подвеска (амортизаторы IFS):
Слишком жесткая
Слишком мягкая
(Амортизаторы IFS)
Поверните регуляторы на 2 щелчка для
установки в положение SOFT
Поверните регуляторы на 2 щелчка для
установки в положение HARD
Отрегулируйте для комфортной езды (центральный амортизатор):
Слишком жесткая
Слишком мягкая
(Центральный амортизатор)
Поверните регулятор на 2 щелчка для
установки в положение SOFT
Поверните регулятор на 2 щелчка для
установки в положение HARD
Задняя подвеска (задний амортизатор)
Слишком жесткая
Слишком мягкая
Задний амортизатор (задний амортиза-
тор)
Поверните регулятор на 2 щелчка для
установки в положение SOFT
Поверните регулятор на 2 щелчка для
установки в положение HARD
Задний
амортизатор
задней
подвески
Передний
амортизатор
(IFS)
Передний
амортизатор
задней
подвески
ПЕРЕНОС
ВЕСА
НА
ГУСЕНИЦУ
ПЕРЕНОС
ВЕСА
НА
ЛЫЖИ
