122
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Обслуживание гусеницы
Центровка гусеницы
Периодически проверяйте центровку гусеницы и равномерность ее дви-
жения по направляющим. Нарушение центровки будет сопровождаться
повышенным износом гусеницы и скользящей направляющей.
1. Поднимите заднюю часть снегохода с гусеницей от земли и
подоприте ее.
2. Запустите двигатель и слегка нажмите на рукоятку привода
дросселя, пока гусеница медленно не провернется, по крайней
мере, на пять оборотов. Заглушите двигатель и дождитесь оста-
новки гусеницы (не пользуясь тормозом).

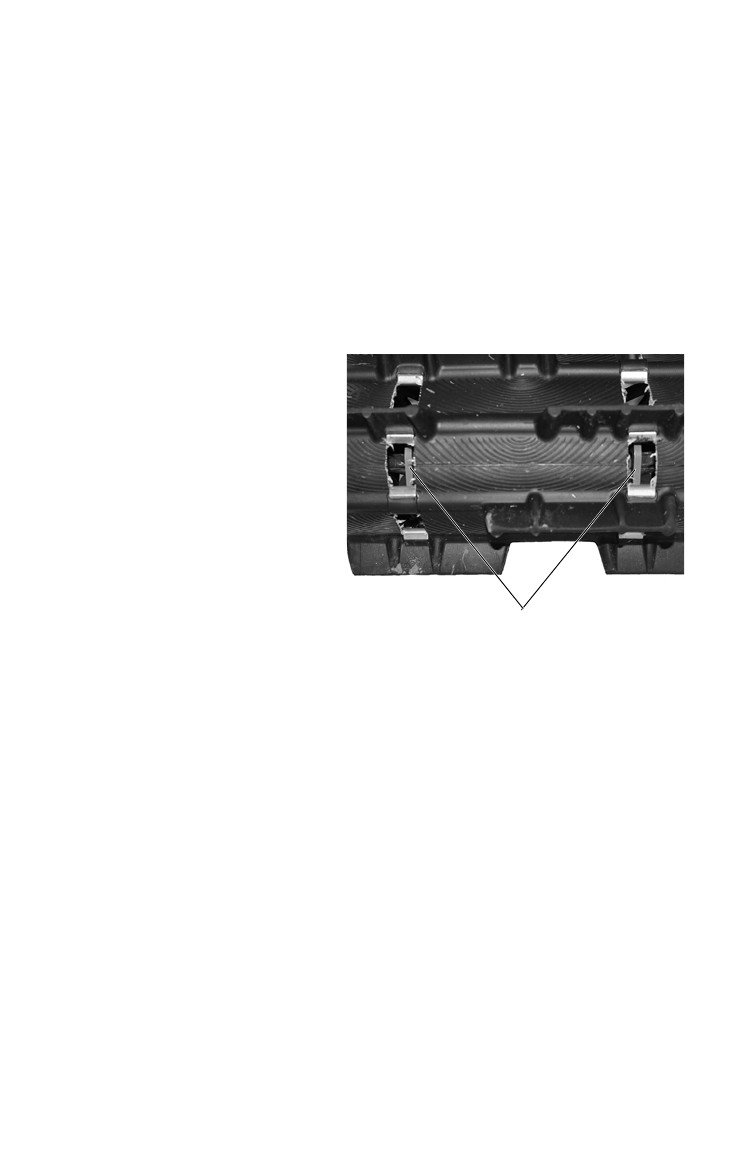

3. Глядя сквозь окно в гусе-
нице, проверьте ее цен-
тровку, убедившись что
зазоры направляющих с
обеих сторон одинаковы.
Если гусеница сдвинута
влево, отпустите левую
контргайку и подтяните
левый регулировочный
болт. Если гусеница
сдвинута право, отпу-
стите правую контр-
гайку и подтяните
правый регулировочный
болт.
4. По окончании регулировки затяните контргайки.
5. Затяните болты оси ролика.
Момент затяжки:
47.5 Нм
6. Для проверки центровки повторите шаги 2 и 3 .
Полозья
