62
РЕГУЛИРОВКИ

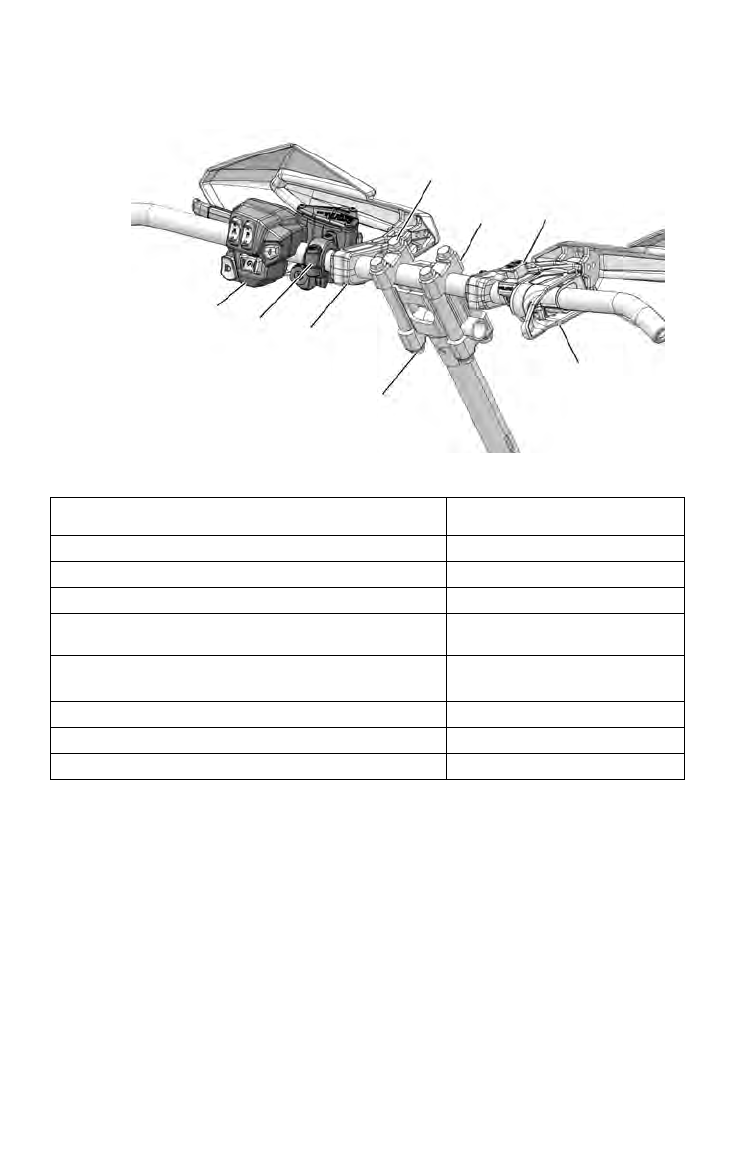

Затяжка элементов руля
Элемент
Момент затяжки
Соблюдайте
момент
затяжки
1.
Блок управления на левой рукоятке руля
2.3 Нм
2.
Рычаг тормоза / Главный цилиндр
7.9 Нм
3.
Крепления защиты рук (при наличии)
Затяжка вручную
4.
Верхние / нижние болты крепления проставки
руля
20 Нм
5.
Болт крепления аварийного выключателя
6.
двигателя
1,4 Нм
7.
Болт крепления блока рычага дросселя
3.1 Нм
8.
Болты крышки блока рычага дросселя
0.7 Нм
9.
Проставка руля
-
Для
большей
ясности
показано
со
снятой
крышкой
