121
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Обслуживание гусеницы
Натяжение гусеницы
5. Убедитесь в наличии указанного зазора между поверхностью
металлической накладки гусеницы и пластмассовой
направляющей. См. стр. 120.
При необходимости регулировки натяжения гусеницы:
6. Отпустите болт оси заднего ролика.
7. Отпустите контргайку.
8. При необходимости затяните или ослабьте регулировочные
болты гусеницы, для обеспечения равномерного натяжения с
обеих сторон гусеницы.
9. Повторите замер с другой стороны гусеницы.
Подсказка:
На новом снегоходе или на снегоходе с шипованной гусеницей
проверку следует выполнять чаще.
10. Снимите груз. Запустите двигатель и проверните гусеницу
несколько раз (не менее 5). Затем подождите, когда остановится
гусеница (не применяйте тормоз).
11. Проверьте центровку гусеницы (см. стр. 122) и при необходи-
мости отрегулируйте.
12. Затяните контргайку.
13. Затяните болты промежуточного вала моментом 47.5 Нм.

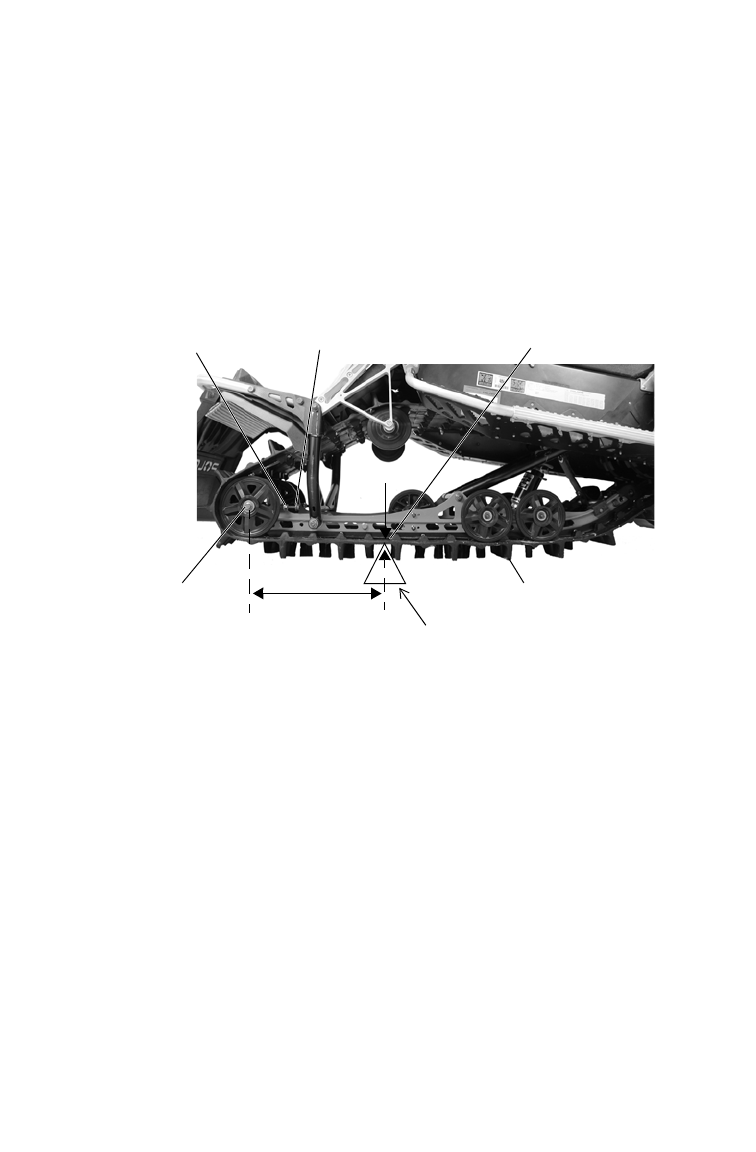

Прогиб
Контргайка
Регулировочный болт
гусеницы
Гусеница
4.54 кг
Болт
промежуточного вала
40 см
