59
РЕГУЛИРОВКИ
Инструкции по быстрой настройке подвески

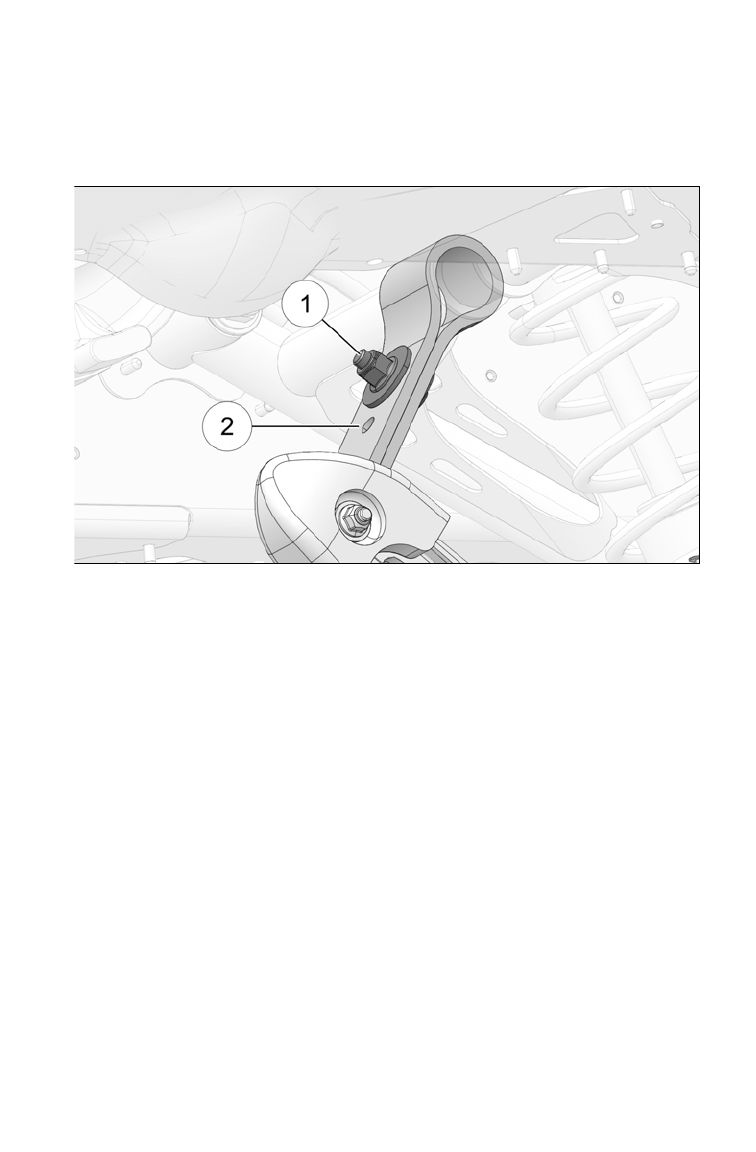

Настройка ограничительного ремня
Ограничительный ремень установлен в положение #1.
Для обеспечения оптимальных ходовых качеств снегохода POLARIS реко-
мендует устанавливать ограничительный ремень в положение #1. Води-
тели, которые хотят уменьшить нагрузку на лыжи и перенести ее на
заднюю часть снегохода, могут удлинить ограничительный ремень, уста-
новив его в положение #2.
1. Отпустите контргайку.
2. Отрегулируйте ограничительный ремень.
3. Затяните контргайки.
Момент затяжки:
23 Нм.
ПЕРЕНОС
ВЕСА
НА
ГУСЕНИЦУ
ПЕРЕНОС
ВЕСА
НА
ЛЫЖИ
