123
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рулевое управление
Проверка передней подвески
ВНИМАНИЕ!
Неправильный момент затяжки или повреждение элементов
передней подвески могут привести к потере управления и связанной с этим
серьезной травме или смертельному исходу. Обратитесь к дилеру
POLARIS.
Еженедельно или перед длительной поездкой проверяйте элементы, ука-
занные ниже. Если при проверке вы обнаружили повреждение элементов
или плохо закрепленные крепежи, обратитесь к дилеру.
• Верхние / нижние рычаги
• Поворотный кулак

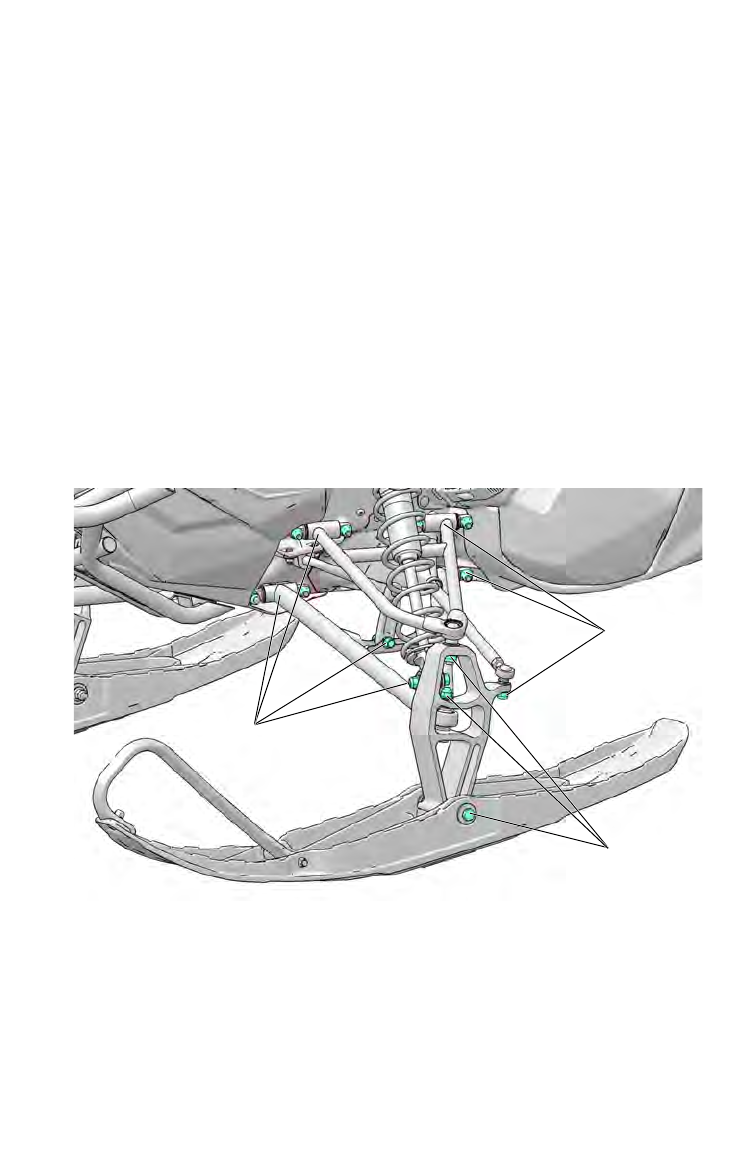

• Крепежи (Х на рисунке)
• Лыжи, петли лыж, демпферы, карбидные коньки
• Рулевые тяги, наконечники тяг, пыльники рулевых тяг
• Стабилизатор, стойки стабилизатора
X
X
X
